motogadget m.unit basic Gebrauchsanweisung Seite 26

Eindrahtrücklicht
In der Standard-Verdrahtung führt der Ausgang BRAKE zum Bremslicht, das Rücklicht wird mit
dem Ausgang AUX1 verbunden.
Soll aber die Verkabelung von Rücklicht und Bremslicht zusammen nur durch ein Kabel erfol-
gen, muss in Setupmenü Nr. 2 (siehe Kapitel 9) die richtige Einstellung erfolgen. In diesem Fall
werden Rück- und Bremslicht parallel zusammengeschaltet und gemeinsam mit dem Ausgang
BRAKE verbunden.
.

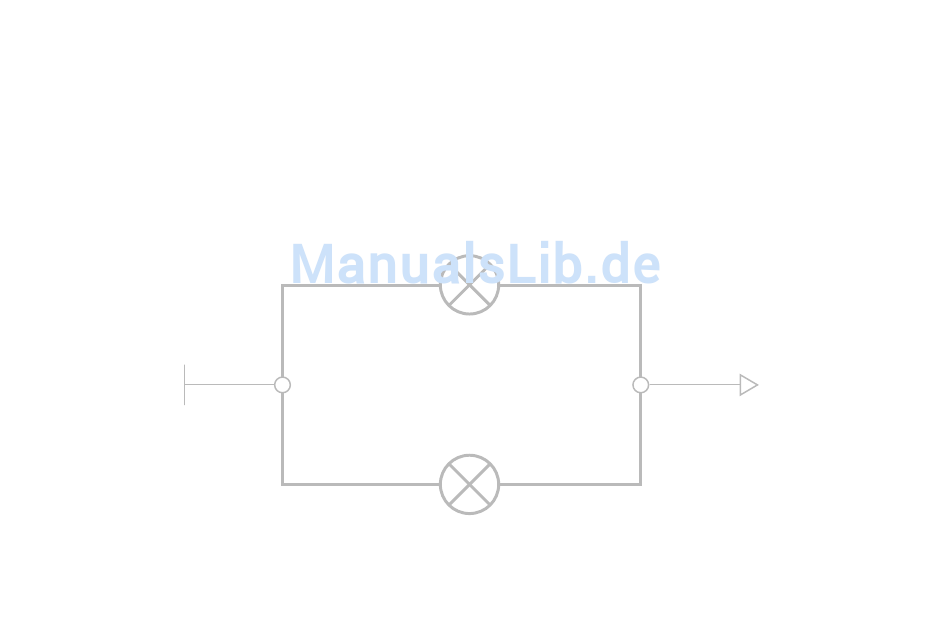

Masse vom Rahmen
oder Schutzblech
Rücklicht (5W)
Bremslicht (21W)
ein Kabel führt zur
m-unit Ausgang BRAKE
