Sitzschalenfahrgestell „Mika"

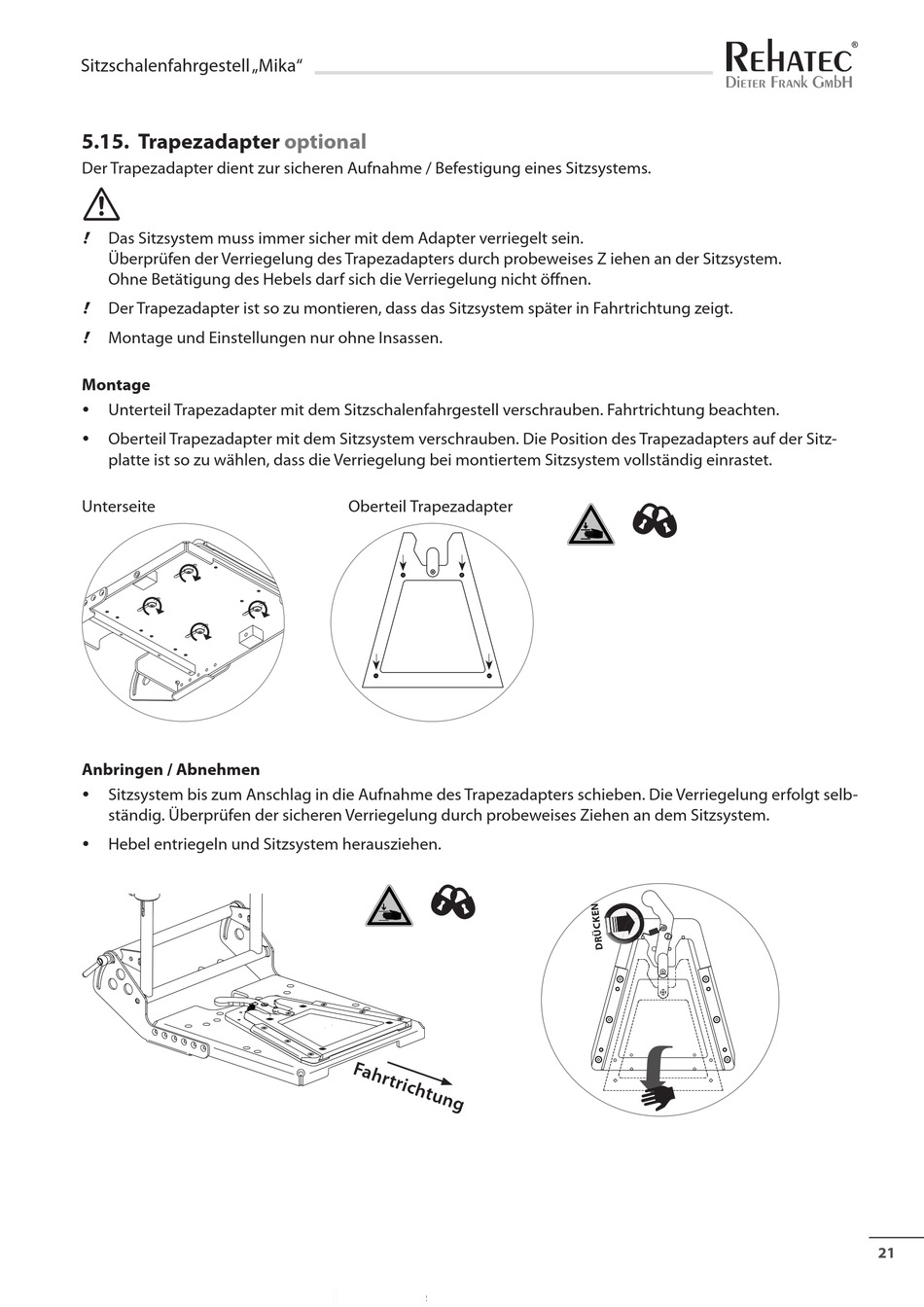

5.15. Trapezadapter
Der Trapezadapter dient zur sicheren Aufnahme / Befestigung eines Sitzsystems.
Das Sitzsystem muss immer sicher mit dem Adapter verriegelt sein.
!
Überprüfen der Verriegelung des Trapezadapters durch probeweises Z iehen an der Sitzsystem.
Ohne Betätigung des Hebels darf sich die Verriegelung nicht öff nen.
! Der Trapezadapter ist so zu montieren, dass das Sitzsystem später in Fahrtrichtung zeigt.
! Montage und Einstellungen nur ohne Insassen.
Montage
y Unterteil Trapezadapter mit dem Sitzschalenfahrgestell verschrauben. Fahrtrichtung beachten.
Oberteil Trapezadapter mit dem Sitzsystem verschrauben. Die Position des Trapezadapters auf der Sitz-
y
platte ist so zu wählen, dass die Verriegelung bei montiertem Sitzsystem vollständig einrastet.
Unterseite
Anbringen / Abnehmen
Sitzsystem bis zum Anschlag in die Aufnahme des Trapezadapters schieben. Die Verriegelung erfolgt selb-
y
ständig. Überprüfen der sicheren Verriegelung durch probeweises Ziehen an dem Sitzsystem.
Hebel entriegeln und Sitzsystem herausziehen.
y
optional
Oberteil Trapezadapter
21
