Speichenschutz Optional; Radschutz Optional - Rehatec Mika Bedienungsanleitung

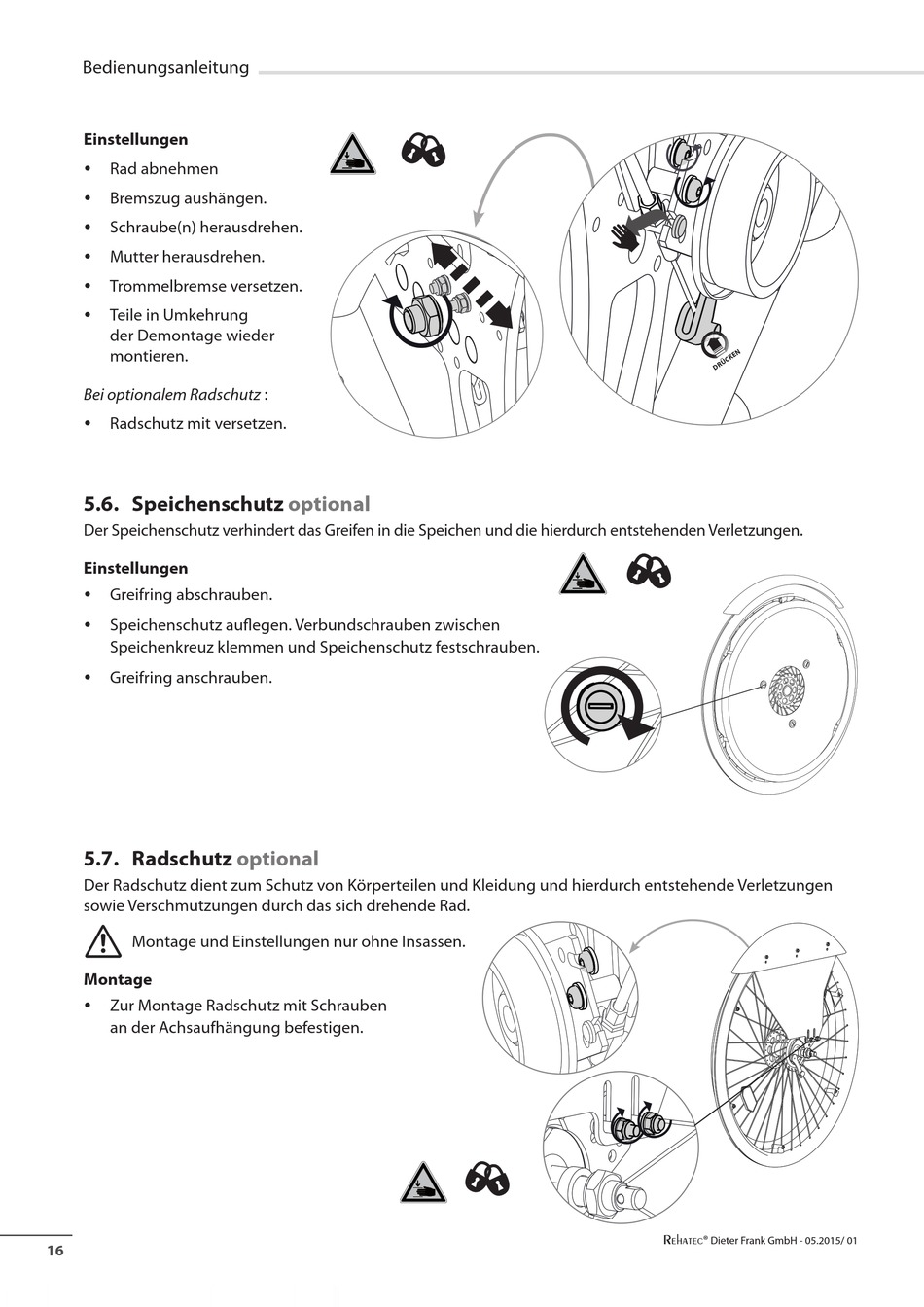

Bedienungsanleitung
Einstellungen
Rad abnehmen
y
Bremszug aushängen.
y
Schraube(n) herausdrehen.
y
Mutter herausdrehen.
y
Trommelbremse versetzen.
y
Teile in Umkehrung
y
der Demontage wieder
montieren.
Bei optionalem Radschutz :
Radschutz mit versetzen.
y
5.6. Speichenschutz
Der Speichenschutz verhindert das Greifen in die Speichen und die hierdurch entstehenden Verletzungen.
Einstellungen
Greifring abschrauben.
y
Speichenschutz aufl egen. Verbundschrauben zwischen
y
Speichenkreuz klemmen und Speichenschutz festschrauben.
y Greifring anschrauben.
5.7. Radschutz
Der Radschutz dient zum Schutz von Körperteilen und Kleidung und hierdurch entstehende Verletzungen
sowie Verschmutzungen durch das sich drehende Rad.
Montage und Einstellungen nur ohne Insassen.
Montage
Zur Montage Radschutz mit Schrauben
y
an der Achsaufhängung befestigen.
16
optional
optional
Rehatec
®
Dieter Frank GmbH - 05.2015/ 01
