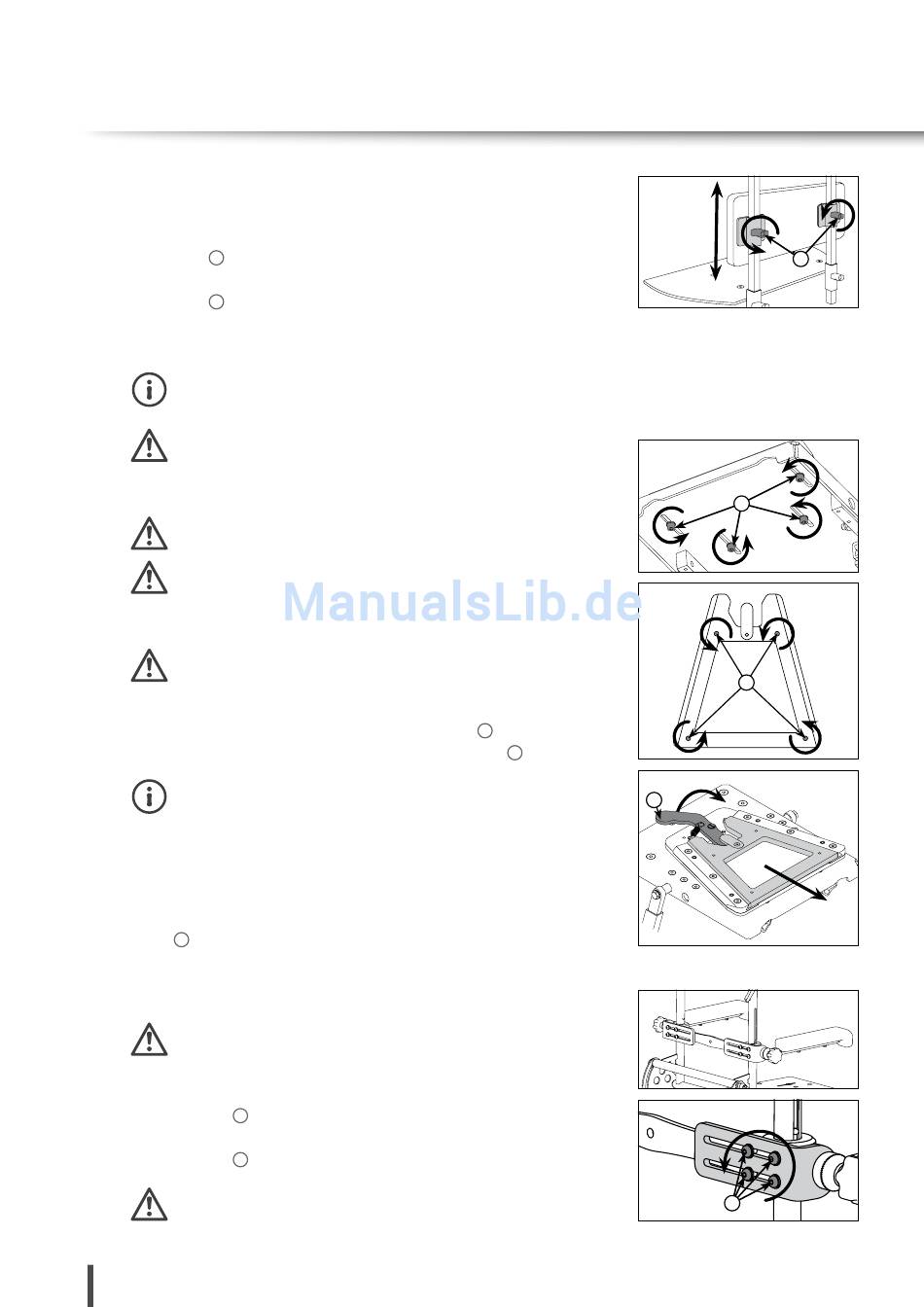

5. Einstellen des Gerätes
5.20 WA D E N P O L S T E R (O P T I O N A L )
Höhenverstellung
Mini-Wings auf beiden Seiten gegen den Uhrzeigersinn lösen.
1
Wadenpolster in der Höhe einstellen.
Mini-Wings im Uhrzeigersinn wieder fest anziehen.
1
5.21 T R A P E Z A DA P T E R (O P T I O N A L )
Der Trapezadapter dient zur sicheren Aufnahme / Befestigung eines
Sitzsystems.
Das Sitzsystem muss immer sicher mit dem Adapter verriegelt
sein. Überprüfen der Verriegelung des Trapezadapters durch
probeweises Ziehen an der Sitzschale. Ohne Betätigung des
Hebels darf sich die Verriegelung nicht öffnen.
Montage und Einstellungen nur ohne Insassen.
Der Trapezadapter ist so zu montieren, dass das Sitzsystem
später in Fahrtrichtung zeigt.
Montage
Diese Einstellungen dürfen nur von Rehatec® Dieter Frank GmbH
und von autorisierten Fachhändlern und nur ohne Insassen
durchgeführt werden. Fahrtrichtung beachten!
Unterteil Trapezadapter mit dem Gerät verschrauben
Oberteil Trapezadapter mit dem Sitzsystem verschrauben
Die Position des Trapezadapters auf der Sitzplatte ist so zu wählen, dass
die Verriegelung bei montierter Sitzschale vollständig einrastet.
Anbringen / Abnehmen
Sitzsystem bis zum Anschlag in die Aufnahme des Trapezadapters schie-
ben. Die Verriegelung erfolgt selbständig. Überprüfen der sicheren Verrie-
gelung durch probeweises Ziehen an der Sitzschale.
Hebel durch Drücken entriegeln und Sitzsystem herausziehen.
3
5.22 A R M L E H N E N ( A M R Ü C K E N , O P T I O N A L )
Armlehnen sind nicht zum Anheben / Tragen des Gerätes geeignet.
Keine Gegenstände an die Armlehnen hängen – Kippgefahr.

Breitenverstellung

Alle Schrauben auf beiden Seiten gegen den Uhrzeigersinn lösen.
1
Armlehnen auf gewünschte Breite einstellen.
Alle Schrauben im Uhrzeigersinn wieder fest anziehen.
1
Schrauben abwechselnd fest ziehen, bis alle Schrauben sicher
befestigt sind!
