Ihnen, wie man es einfach und schnell im täglichen Gebrauch bei verschiedenen Einsätzen handhaben kann. Sie müssen Ihren Mika nun nur noch optimal einstellen und schon kann es losgehen. Beachten Sie bitte, dass Darstellungen und Hinweise in dieser Bedienungsanleitung aufgrund der indi- viduellen Ausstattungsmöglichkeiten von Ihrem Produkt abweichen können.

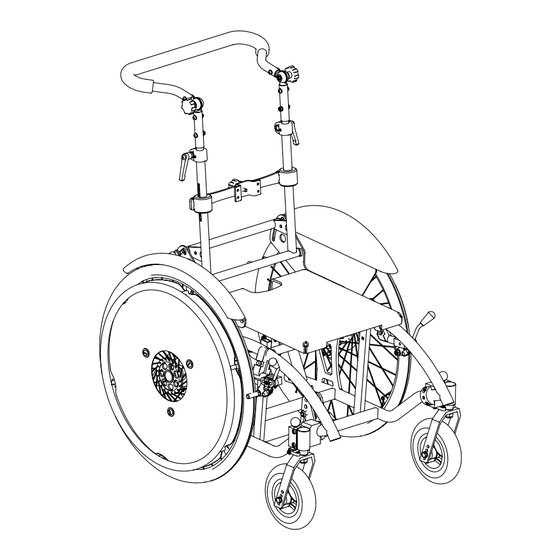

Mika ist ein extravagantes, leichtes Sitzschalenfahrgestell, welches zur Aufnahme einer vorhandenen Sitzscha- le oder eines Sitzsystems dient. Durch seine stabile Bauweise und die vielen Verstellmöglichkeiten eignet es sich bestens für die individuelle Versorgung seines Nutzers. Mika ist optimal auf Wachstum sowie auf verschie- denste Nutzungsbedürfnisse anpassbar.
Der Umgang mit dem Gerät muss eingeübt werden. Dies Betriff t Selbstfahrer sowie Begleit- und Betreu- ungspersonen. Gerät nie mit Insassen tragen. Das Gerät ist vor Zugriff unbefugter Personen zu schützen. Zusätzliche Sicherheitshinweise der einzelnen Punkte unter „Handhabung des Sitzschalenfahrgestells“ und „Geräteeinstellungen“ beachten. Rehatec ® Dieter Frank GmbH - 05.2015/ 01...
Lagerung des Sitzschalenfahrgestells nur im Innenbereich. 3. HAnDHABunG DES SITzSCHALEnFAHRGESTELLS Mika ist in erster Linie als Schieberollstuhl gedacht, er ist aber auch für eine selbstständige Bedienung geeig- net. Unter Berücksichtigung der Bedienungsanleitung und der individuellen Fähigkeiten und Kenntnissen, liegt die Entscheidung über eine selbstständige Bedienung sowie der zu befahrenen Strecken im Ermessen des Benutzers bzw.
(Schwerpunktbeeinflussung durch Geräteeinstellungen ist an entsprechen- der Stelle beschrieben). L Der Umgang mit dem Gerät sollte für die unterschiedlichen Umgebungsbedingungen durch Unterstüt- zung einer Hilfsperson geübt werden. L Für ungeübte Benutzer wird das Verwenden der Kippsicherung empfohlen. Rehatec ® Dieter Frank GmbH - 05.2015/ 01...
Sitzschalenfahrgestell „Mika“ 3.3. Schwerpunktverlagerung durch den Benutzer Kippgefahr. Gefälle und Hindernisse (Stufen / Kanten) sehr vorsichtig und mit minimaler Geschwindigkeit befahren. Beim Befahren von Hindernissen (Stufen / Kanten), Kippsicherung in Passivstellung schwenken. (siehe „Geräteeinstellungen / Kippsicherung“). Zum Befahren von Hindernissen, das Gerät aktiv ankippen, ggf. Unterstützung von Hilfsperson in An- spruch nehmen.
Dieses Sitzschalenfahrgestell ist nach ISO 7176-19 geprüft und als Sitz für den Transport in Kraftfahr- zeugen mit Kraftknoten freigegeben. L Für den Transport von Insassen im Kfz muss der Mika mit dem dafür im Fachhandel erhältlichen Kraftkno- tenadapter ausgestattet sein. Dieser ist auf Bestellwunsch am Gerät montiert oder über den Fachhandel zu beziehen.
Sitzschalenfahrgestell „Mika“ Nach KFZ-Kollisionen müssen Sitzschalenfahrgestell, Sitzsystem und Befestigungssystem vor weiterem Be- nutzen vom Fachhändler inspiziert werden und ggf. ausgetauscht werden. Die Personenbeförderung im Sitzschalenfahrgestell darf nur in Fahrtrichtung erfolgen. Für den Transport müssen möglichst alle Anbauteile (z.B. Therapietisch, lose Teile) abgenommen und im Fahrzeug sicher verstaut werden.
Das Sitzschalenfahrgestell Mika ist in vier Größen und zwei Rahmenvarianten (gerader- und Abduktionsrah- men) erhältlich. Technische Daten über Größe und zulässiges Gewicht f inden Sie in der Tabelle im Kapitel „Technische Daten“. Mika wird in der Regel vollständig aufgebaut und in der Grundeinstellung geliefert. 4.1. Der Standard-Lieferumfang umfasst folgende Komponenten: Die Darstellung kann aufgrund der individuellen Ausstattungsmöglichkeiten (siehe Kapitel „Zubehör“)
Die Seriennummer befi ndet sich auf dem Typenschild. (Siehe Kapitel „Produktkennung“) 4.4. Handhabung bei Anlieferung Der Fachhändler weist in die sichere Handhabung des Sitzschalenfahrgestells ein. Mika wird in einem Karton komplett montiert angeliefert. Um Beschädigungen während des Transports zu vermeiden, werden steckbare und unbefestigte Teile im Karton separat verpackt.
Schraube herausdrehen. Lenkrad in passende Lochposition der Lenkradgabel versetzen. Teile in Umkehrung der Demontage wieder montieren. 5.3. Lenkradstopp optional Der Lenkradstopp verhindert das Drehen der Lenkräder und ist geeignet für lange geradeaus Fahrten. Rehatec ® Dieter Frank GmbH - 05.2015/ 01...
Sitzschalenfahrgestell „Mika“ L Bei aktiviertem Lenkradstopp müssen die Lenkradgabeln auf einer Linie liegen. L Die Lenkräder müssen parallel zu den Antriebsrädern ausgerichtet sein. DRÜCKEN Einstellungen Lenkradstopp aktivieren: Knopf drücken. Lenkradstopp deaktivieren: Knopf nach oben ziehen Ausrichten der Radgabeln: Knopf drücken und durch Verstellen der Schrauben justieren.
Der Radschutz dient zum Schutz von Körperteilen und Kleidung und hierdurch entstehende Verletzungen sowie Verschmutzungen durch das sich drehende Rad. Montage und Einstellungen nur ohne Insassen. Montage Zur Montage Radschutz mit Schrauben an der Achsaufhängung befestigen. Rehatec ® Dieter Frank GmbH - 05.2015/ 01...
Sitzschalenfahrgestell „Mika“ 5.8. Trommelbremse Die Trommelbremsen ermöglichen Hilfspersonen während des Schiebens zu bremsen. Sie können nicht von Selbstfahrern genutzt werden. Eine genaue Einstellung der Bremse ist Voraussetzung für eine sichere Bremsfunktion. Die Bremswirkung muss auf beiden Seiten gleich groß sein.
Verstellungen nur ohne Insassen. Einstellungen Schraube lösen. Bremszylinder, pararlell zum Antriebsrad auf einen Abstand von ca. 15mm einstellen. Schraube wieder festdrehen. Abstandsmaß ist abhängig von Reifenprofi l und Reifendruck. ca. 15 mm Rehatec ® Dieter Frank GmbH - 05.2015/ 01...
Sitzschalenfahrgestell „Mika“ 5.10. Kippsicherung optional Kippsicherung verhindert unbeabsichtigtes Kippen nach hinten bei kurzem Radstand oder extremer Sitzkantelung. Kippsicherungsräder sind nicht als Antriebsräder geeignet. Zum Überwinden von Hindernissen muss sich die Kippsicherung in Passivstellung befi nden. Betriebs- Kippsicherung nicht auf weichem Untergrund oder unebenen stellung Gelände verwenden.
Einstellungen Beidseitig Schraube (1) lösen und Sitz verschieben. Schrauben wieder festdrehen. Um den Sitz in die Horizontale zu bringen, ggf. Position der Gasfeder anpassen (2) Teile in Umkehrung der Demontage wieder montieren. Rehatec ® Dieter Frank GmbH - 05.2015/ 01...
Sitzschalenfahrgestell „Mika“ 5.15. Trapezadapter optional Der Trapezadapter dient zur sicheren Aufnahme / Befestigung eines Sitzsystems. Das Sitzsystem muss immer sicher mit dem Adapter verriegelt sein. Überprüfen der Verriegelung des Trapezadapters durch probeweises Z iehen an der Sitzsystem. Ohne Betätigung des Hebels darf sich die Verriegelung nicht öff nen.
Bedienungsanleitung 5.16. Rücken einklappbar optional Für den einfachen Gerätetransport kann der Rücken bis zur Sitzplatte eingeklappt werden Um Mika zusammen zu klappen, muss zuvor die Sitzsystem abgenommen werden. Keine Verriegelung bei eingeklappten Rücken. Einstellungen Stifte zueinander drücken. Rücken auf den Sitz klappen.
Sitzschalenfahrgestell „Mika“ 5.19. Schiebegriff / Schiebebogen optional Keine Gegenstände an Schiebegriff e oder Schiebebogen hängen – Kippgefahr. Schiebegriff e oder Schiebebogen sind ist nicht zum Anheben, Tragen oder Kippen des Gerätes geeignet. Arretierung nicht entfernen oder überbrücken. Rückenrohre müssen gegen unbeabsichtigtes Heraus- ziehen gesichert sein.
L Position der Armlehenenhalterung zwischen Sitzplatte und Sitzsystem / Trapezadapter. Keine Gegenstände an die Armlehnen hängen – Kippgefahr. Die Armlehnen sind nicht zum Anheben oder Tragen des Gerätes geeignet. Einstellungen • Befestigungselemente lösen. • Gewünschte Position einstellen. • Befestigungselemente wieder festdrehen. Höhenverstellung Breitenverstellung Adapterfüße Tiefenverstellung Rehatec ® Dieter Frank GmbH - 05.2015/ 01...
Sitzschalenfahrgestell „Mika“ 5.22. Fußbank optional Beim Kanteln der Sitzposition wird die Fußbank automatisch mitgeführt. Füße dürfen während der Fahrt nicht von den Fußstützen rutschen. Beim Hinsetzen und Aufstehen nicht auf die Fußbank stellen – Kippgefahr. Maximale Verstellung ist erreicht, wenn die Enden der Verstellrohre bündig in den Führungen / Aufnah- men abschließen.
Bedienungsanleitung 6. TECHnISCHE DATEn zusammensetzung Grundgestell: Höhen- und winkelverstellbares Rückenteil. Höhen- und tiefenverstellbares Sitzteil. Sitzkantelung, Lenk- und Antriebsräder. Standardrahmen: Abduktionsrahmen: d d d d d d d d d Rehatec ® Dieter Frank GmbH - 05.2015/ 01...
Fixiert werden können diese entweder direkt über Bohrungen in der Sitzplatte oder mittels Adapter (z.B. Tra- pezadapter). Montage und Einstellarbeiten dürfen nur von Rehatec® Dieter Frank GmbH und von autorisierten Fach- händlern durchgeführt werden. Änderungen oder Eingriffe am Produkt nur nach Freigabe von Rehatec® Dieter Frank GmbH.
L Ventile müssen stets durch Ventilkappen gegen Staub und Schmutz geschützt sein. L Alle Komponenten müssen während der Benutzung unbeschädigt sein. Bei Bedarf Teile erneuern. Keine Veränderungen am Produkt durchführen. L Nur Original-Ersatzteile und Zubehör von Rehatec® Dieter Frank GmbH verwenden. Wartungsintervalle vor jedem Gebrauch Details Maßnahmen...
Die jährliche Inspektion ist auf dem Serviceplan zu dokumentieren und dieser ist aufzubewahren (Siehe Seite 32). 9. WIEDEREInSATz Das Sitzschalenfahrgestell Mika ist zum Wiedereinsatz geeignet. Zur Weitergabe des Mika dem neuen Besitzer sämtliche, zum Gerät gehörige Unterlagen übergeben. Vor jedem Wiedereinsatz muss das Produkt einer gründlichen Inspektion und Reinigung unterzogen werden.
Garantieleistungen beziehen sich auf Mängel des Produktes, die nachweislich auf Material- oder Herstel- lungsfehler zurückzuführen sind. Für das Sitzschalenfahrgestell Mika übernehmen wir eine Garantie von 2 Jahren auf die Rahmenteile. Derlei Mängel wird Rehatec® Dieter Frank GmbH kostenlos beheben. Von der Garantie ausgenommen sind Polster, Holzteile, Stoffe, Rollen, Gasfeder und Bowdenzüge.
Lager unbeschädigt, frei von Schmutz und geschmiert Richtiger Radstand Speichen der Antriebsräder unbeschädigt, nachgezogen, Spannung korrekt * Manche Schraubenverbindungen sind mit Gewinde-Sicherungskleber gesichert. Werden sie gelöst, müssen sie erneut mit Sicherungskleber gesichert werden! Hochfesten Sicherungskleber verwenden. Rehatec ® Dieter Frank GmbH - 05.2015/ 01...
Reflektoren Vorhanden, richtig plaziert, fest angebracht Kippsiche- Richtig befestigt, korrekt plaziert, Schwenk- rung funktion einwandfrei (optional) Bei Wiedereinsatz Griff Erneuern des Griffgummis Sonstige Wartung und Hinweise: Ort / Datum der Wartung Firmenstempel / Unterschrift Serviceplan zum Download unter www.rehatec.com im Bereich >> Downloads „Serviceplan“.
Garantiekarte Herzlichen Glückwunsch! Sie haben ein hochwertiges Produkt der Firma Rehatec® Dieter Frank GmbH erworben. Das unten bezeichnete Rehatec®-Erzeugnis ist von einwandfreier Qualität und zweckmäßiger Konstruktion. Rehatec® Dieter Frank GmbH verpflichtet sich Schäden, die infolge von Materialfehlern entstehen, im Rahmen der dreijährigen Garantie ab Kaufdatum kostenlos zu beheben.
