Aufbau und Funktion
Versorgungsleitungen anschließen
5.5.3
Drahtvorschubgerät
Pos. Symbol
1
2
X3
3
X2
4
5
•
Schweißstrombuchse - des Moduls mit dem Drahtvorschubgerät verbinden.
•
7- und 12-polige Steuerleitungen mit dem Drahtvorschubgerät verbinden.
•
Schutzgasanschluss mit dem Drahtvorschubgerät verbinden.
22
Beschreibung
0
Drahtvorschubgerät
Anschlussstecker 7-polig (X3)
Verbindung zwischen Plasma KD Modul 70 und Tetrix drive
Anschlussbuchse 12-polig (analog)
Verbindung zwischen Plasma KD Modul 70 und Tetrix drive für Signale wie
Kolisionsschutz etc.
Anschlussnippel G¼"
Schutzgasverbindung zwischen Plasma KD Modul 70 und Tetrix drive
Anschlussbuchse Schweißstrom, potential "-"
Verbindung zwischen Plasma KD Modul 70 und Tetrix drive bzw. Schweißbrenner

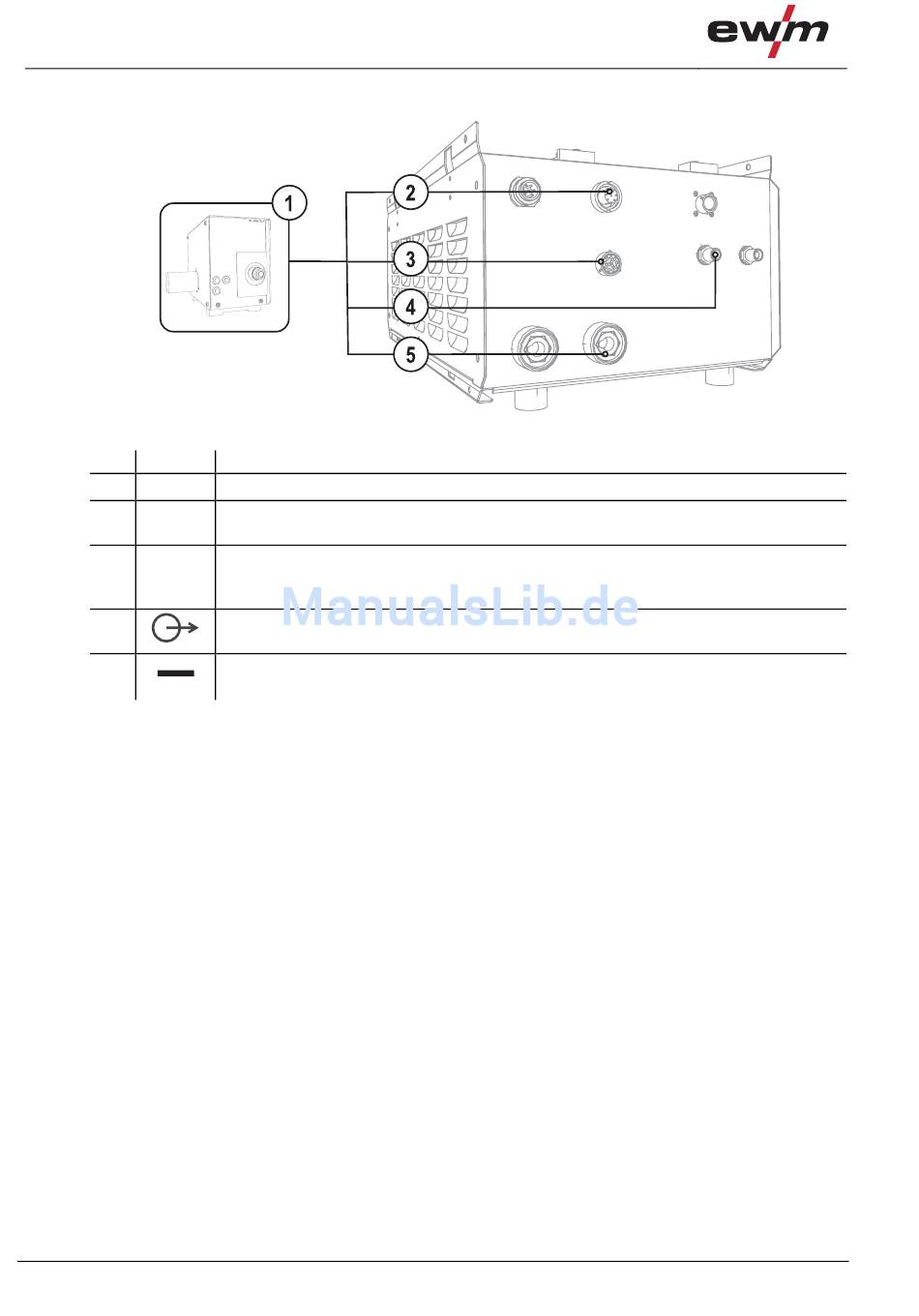

Abbildung 5-8
099-008019-EW500
16.11.2010
