4
Gerätebeschreibung - Schnellübersicht
4.1
Plasma KD Modul 70
4.1.1

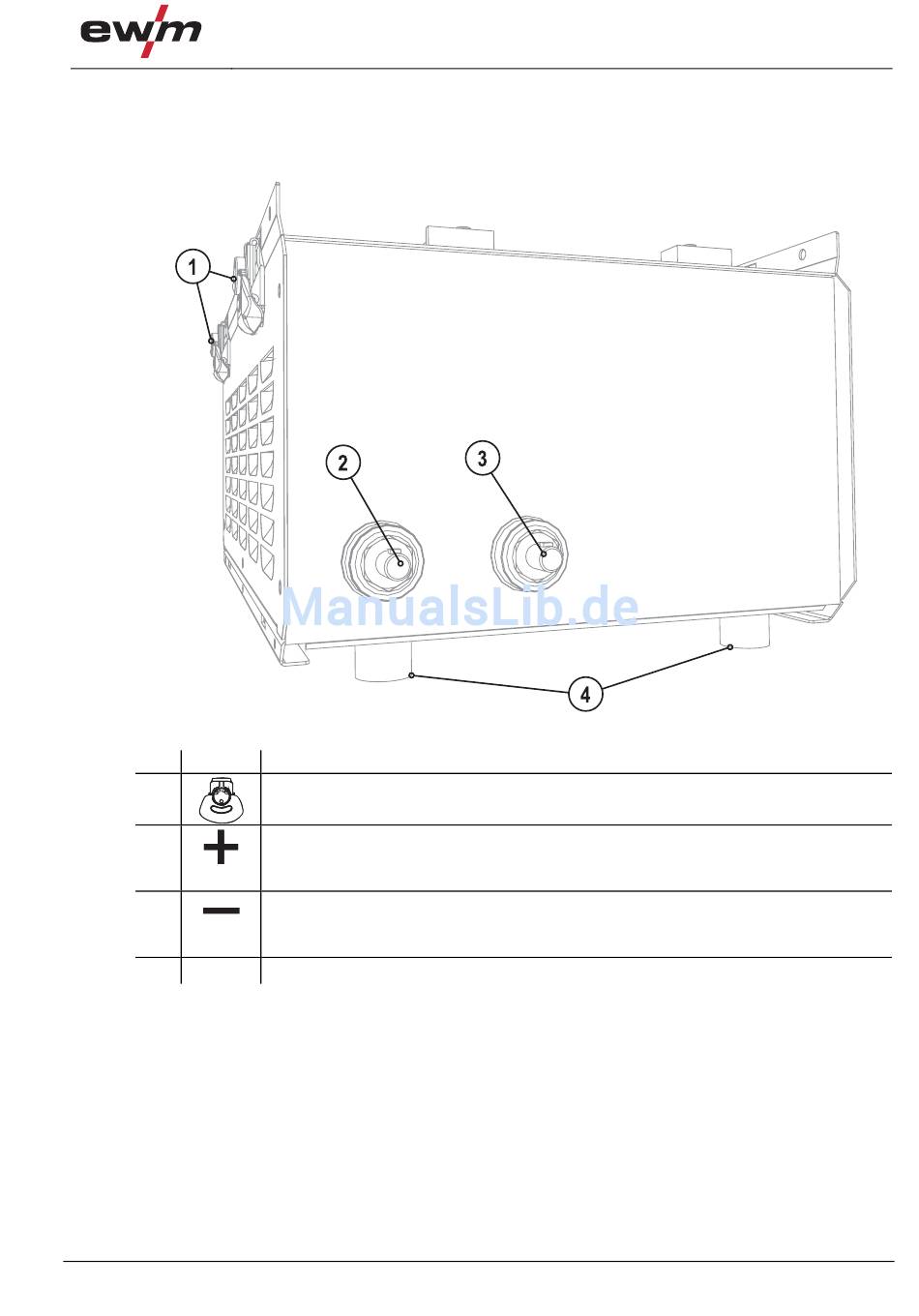

Frontansicht
Pos. Symbol
1
2
3
4
099-008019-EW500
16.11.2010
Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Spannverschluss
Verbindung zwischen Kühlgerät und Schweißgerät
Anschlussstecker Schweißstrom, potential "+"
Verbindung zur Schweißstrombuchse "+" der Stromquelle (Anschluss
Werkstückleitung)
Anschlussstecker Schweißstrom, potential "-"
Verbindung zur Schweißstrombuchse "-" der Stromquelle (Anschluss WIG-
Schweißbrenner)
Gerätefüße
Abbildung 4-1
Plasma KD Modul 70
13
