5.5.4

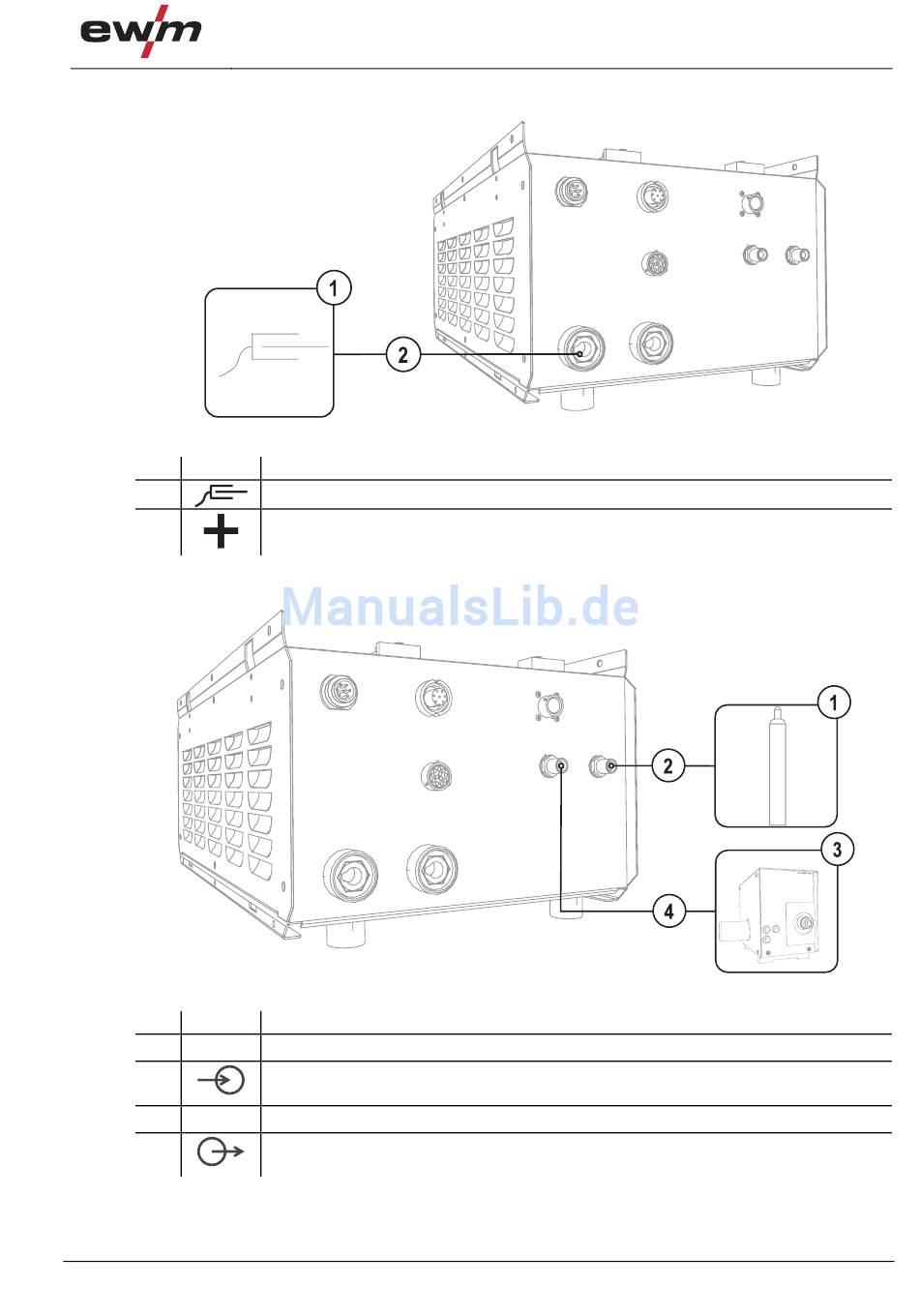

Anschluss Werkstückleitung
Pos. Symbol
1
2
•
Anschluss der Werkstückleitung an Anschlussbuchse, Schweißstrom „+" verschrauben.
5.6
Schutzgasversorgung
Pos. Symbol
1
2
3
4
•
Schutzgasschlauch der Schutzgasflasche mit dem Anschlussnippel G¼" (Eingang) verbinden.
•
Schutzgasschlauch des Drahtvorschubgeräts mit dem Anschlussnippel G¼" (Ausgang) verbinden.
099-008019-EW500
16.11.2010
Beschreibung
0
Werkstück
Anschlussbuchse Schweißstrom, potential "+"
Verbindung zwischen Plasma KD Modul 70 und Werkstückleitung
Beschreibung
0
Schutzgasflasche
Anschlussnippel G¼"
Schutzgasverbindung zwischen Plasma KD Modul 70 und Druckminderer
Drahtvorschubgerät
Anschlussnippel G¼"
Schutzgasverbindung zwischen Plasma KD Modul 70 und Tetrix drive
Aufbau und Funktion
Abbildung 5-9
Abbildung 5-10
Schutzgasversorgung
23
