Aufbau und Funktion
Versorgungsleitungen anschließen
5.5
Versorgungsleitungen anschließen
5.5.1
Stromquelle
Pos. Symbol
1
2
digital
3
4
•
Schweißstromanschluss + der Stromquelle mit dem Schweißstromstecker + des Moduls verbinden.
•
Schweißstromanschluss - der Stromquelle mit dem Schweißstromstecker - des Moduls verbinden.
•
Digitalen, 7-poligen Anschlussstecker der Stromquelle mit der Anschlussbuchse, 7-polig des Moduls
verbinden.
20
Beschreibung
0
Stromquelle
Zusätzliche Systemdokumente beachten!
Anschlussbuchse 7-polig (digital)
Verbindung zwischen Plasma KD Modul 70 und Stromquelle
Anschlussstecker Schweißstrom, potential "+"
Verbindung zur Schweißstrombuchse "+" der Stromquelle (Anschluss
Werkstückleitung)
Anschlussstecker Schweißstrom, potential "-"
Verbindung zur Schweißstrombuchse "-" der Stromquelle (Anschluss WIG-
Schweißbrenner)

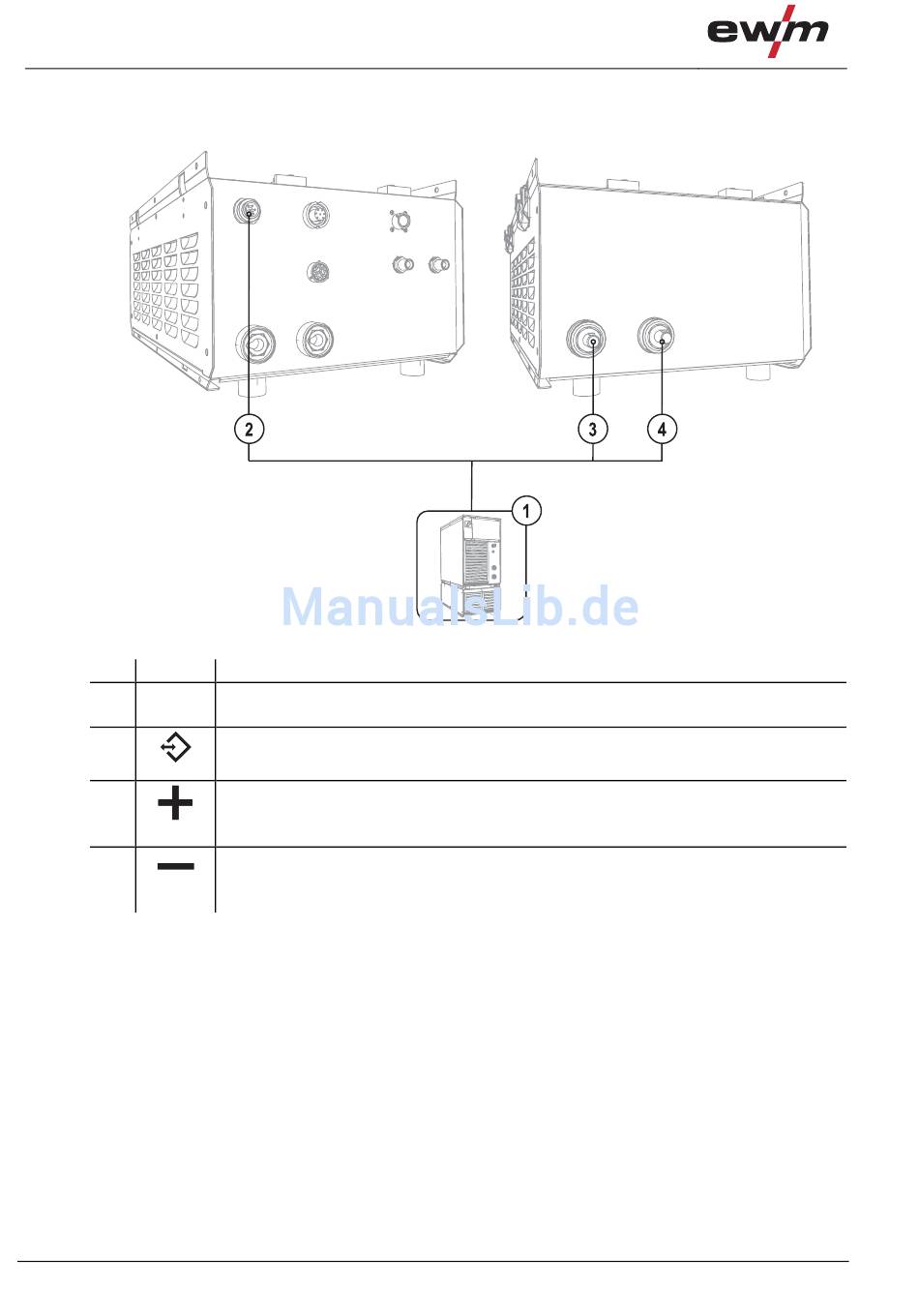

Abbildung 5-6
099-008019-EW500
16.11.2010
