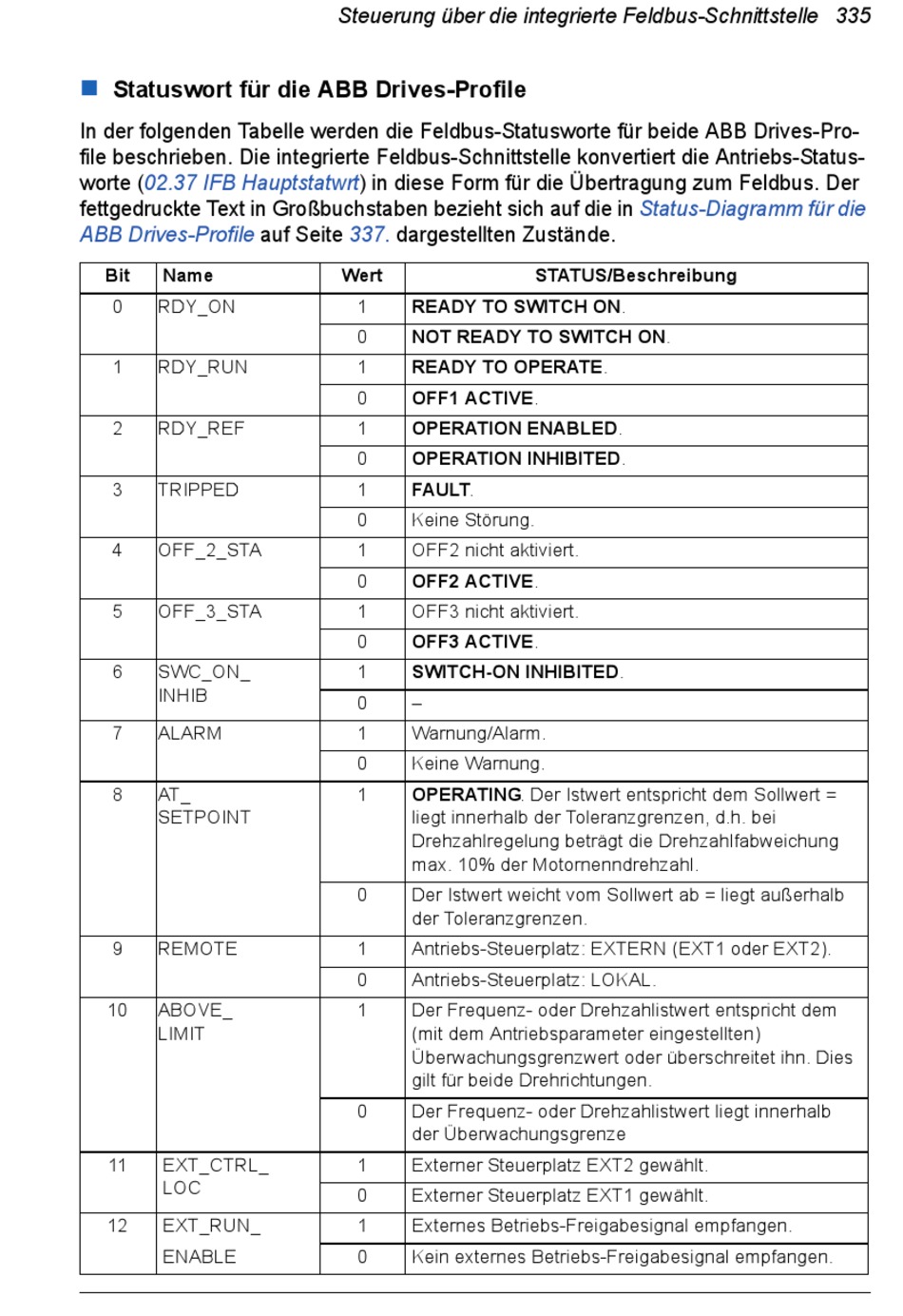

Statuswort für die ABB Drives-Profile
In der folgenden Tabelle werden die Feldbus-Statusworte für beide ABB Drives-Pro-
file beschrieben. Die integrierte Feldbus-Schnittstelle konvertiert die Antriebs-Status-
worte (02.37 IFB Hauptstatwrt) in diese Form für die Übertragung zum Feldbus. Der
fettgedruckte Text in Großbuchstaben bezieht sich auf die in
ABB Drives-Profile
Bit Name
0 RDY_ON
1 RDY_RUN
2 RDY_REF
3 TRIPPED
4 OFF_2_STA
5 OFF_3_STA
6 SWC_ON_
INHIB
7 ALARM
8 AT_
SETPOINT
9 REMOTE
10 ABOVE_
LIMIT
11 EXT_CTRL_
LOC
12 EXT_RUN_
ENABLE
Steuerung über die integrierte Feldbus-Schnittstelle 335
auf Seite 337. dargestellten Zustände.
Wert
1 READY TO SWITCH ON.
0 NOT READY TO SWITCH ON.
1 READY TO OPERATE.
0 OFF1 ACTIVE.
1 OPERATION ENABLED.
0 OPERATION INHIBITED.
1 FAULT.
0 Keine Störung.
1 OFF2 nicht aktiviert.
0 OFF2 ACTIVE.
1 OFF3 nicht aktiviert.
0 OFF3 ACTIVE.
1 SWITCH-ON INHIBITED.
0 –
1 Warnung/Alarm.
0 Keine Warnung.
1 OPERATING. Der Istwert entspricht dem Sollwert =
liegt innerhalb der Toleranzgrenzen, d.h. bei
Drehzahlregelung beträgt die Drehzahlfabweichung
max. 10% der Motornenndrehzahl.
0 Der Istwert weicht vom Sollwert ab = liegt außerhalb
der Toleranzgrenzen.
1 Antriebs-Steuerplatz: EXTERN (EXT1 oder EXT2).
0 Antriebs-Steuerplatz: LOKAL.
1 Der Frequenz- oder Drehzahlistwert entspricht dem
(mit dem Antriebsparameter eingestellten)
Überwachungsgrenzwert oder überschreitet ihn. Dies
gilt für beide Drehrichtungen.
0 Der Frequenz- oder Drehzahlistwert liegt innerhalb
der Überwachungsgrenze
1 Externer Steuerplatz EXT2 gewählt.
0 Externer Steuerplatz EXT1 gewählt.
1 Externes Betriebs-Freigabesignal empfangen.
0 Kein externes Betriebs-Freigabesignal empfangen.
Status-Diagramm für die
STATUS/Beschreibung
