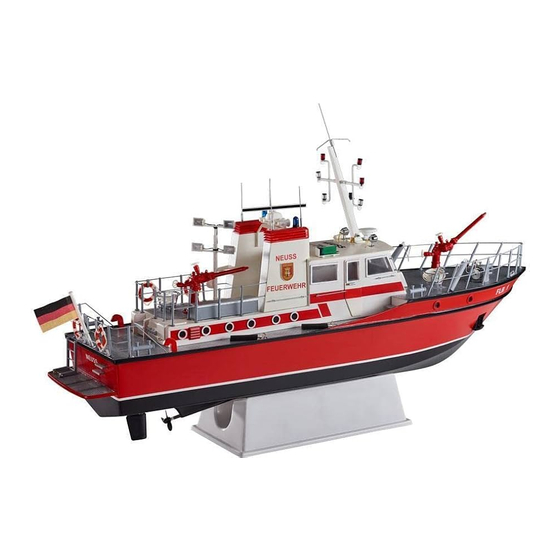

Inhaltszusammenfassung für ROBBE Feuerlöschboot FLB-1

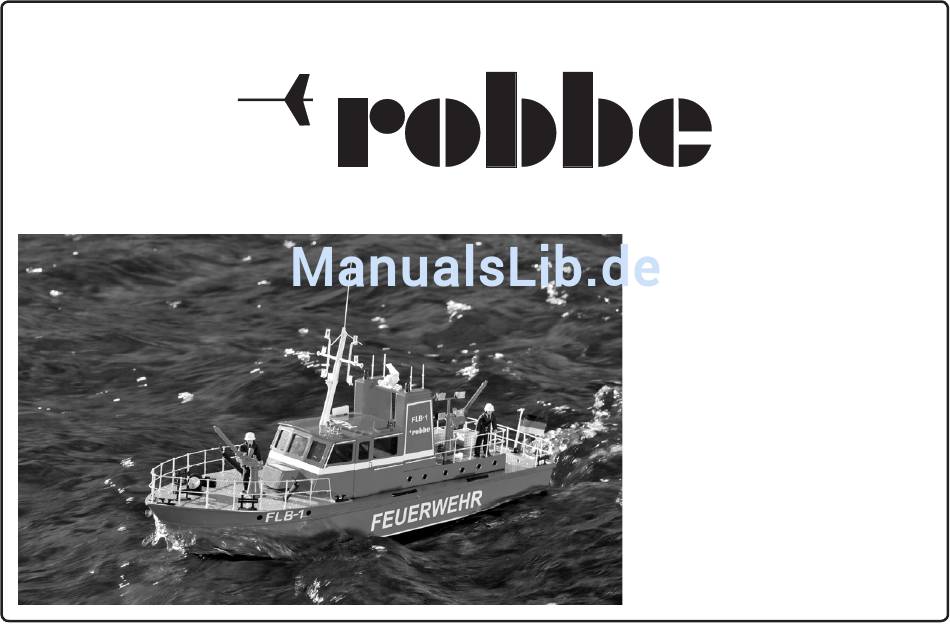

- Seite 1 Bau- und Betriebsanleitung Feuerlöschboot FLB-1 No. 1091...
- Seite 2 Steckverbindungen so im Rumpf fixieren, daß sie nicht mit Maßangaben in den Abbildungen anbringen. Zwischen den Kunststoff - Einzelteilen entstandene Fugen Sickerwasser in Berührung kommen können. können mit einem Kunststoffspachtel, z.B. robbe-rostuff- Frästeile micro zugespachtelt und anschließend sauber verschliffen Hinweis zu den Sonderfunktionen Nur die Teile austrennen, die in der entsprechenden Baustufe werden.
- Seite 3 Bau- und Betriebsanleitung Feuerlöschboot FLB-1 1091 Baustufe 1, die Antriebsanlage Bezeichnung, Maße in mm Stück Rumpf, Tzt „B“ Bootsständer, Tzt „DP“ Doppelklebeband 2, n.e. - Die 4 mm Löcher für Stevenrohr und Ruderlager bohren. - Den Bootsständer „B“ mit Doppelklebebandstreifen „DP“...
- Seite 4 Bau- und Betriebsanleitung Feuerlöschboot FLB-1 1091 Bezeichnung, Maße in mm Stück Ø 2 x Ø 4 x 5 Elektromotor Entstörkondensator, 100 nF Entstörkondensator, 47 nF Isolierschlauch Motor-Anschlußkabel, rot + schwarz je 1 AMP-Stecker 1.18 Isolierkörper Inbusschraube M 2,5 x 6 1.10 Unterlegscheibe Ø...
- Seite 5 Bau- und Betriebsanleitung Feuerlöschboot FLB-1 1091 1.20 Bezeichnung, Maße in mm Stück 1.19 Bodenplatte, Fr 1.19 1.20 Stützspant, Fr - Antriebseinheit und Bodenplatte 1.19 in den Rumpf setzen, wobei der Motorspant in die Platte einrasten muss. Der Spant muss leichtgängig in der Nut der Platte 1.19 sitzen.
- Seite 6 Bau- und Betriebsanleitung Feuerlöschboot FLB-1 1091 Baustufe 2, die Ruderanlage Bezeichnung, Maße in mm Stück Grundplatte, Fr Seitenteil, Fr Servorahmen, Fr Blechschraube Ø 2,2 x 6,5 Ruderblatt Ruderwelle, Ø 3 x 72 Unterlegscheibe Ø 3,2 x Ø 7 O-Ring, Ø 2,7 x 1,5 Ruderkoker Ø...
- Seite 7 Bau- und Betriebsanleitung Feuerlöschboot FLB-1 1091 Bezeichnung, Maße in mm Stück 2.10 Ruderhebel 2.17 2.11 2.11 Stellring, Ø 3 x Ø 7 x 5 2.12 2.12 Schraube M 3 x 8 2.13 Servo 1, n.e 2.10 2.14 Servohebel 1, n.e. 2.15 Rudergestänge, Ø...
- Seite 8 Bau- und Betriebsanleitung Feuerlöschboot FLB-1 1091 Baustufe 3, Deck und Süllrand Bezeichnung, Maße in mm Stück Hauptdeck, Tzt Lukenrahmen, Fr Ruderluke, Fr - Das Hauptdeck rundum beschneiden, Rand unter der Lukenöffnung wegschneiden. - Alle Schnittkanten am Hauptdeck 3.1 mit Schleifpa- pier glätten.
- Seite 9 Bau- und Betriebsanleitung Feuerlöschboot FLB-1 1091 Bezeichnung, Maße in mm Stück Schanzkleid, Tzt Monitordeck, Fr Riffelblech, vorn Spritzwand, Fr Spritzwand, Fr Spritzwand, Fr - Schanzkleid 3.4 beschneiden. Schnittkanten glät- ten. - Die Löcher Ø 9 mm für die Bullaugen bohren. - Das Monitordeck 3.5 auf die Oberseite des Riffel- blechs 3.6 legen.
- Seite 10 Bau- und Betriebsanleitung Feuerlöschboot FLB-1 1091 Bezeichnung, Maße in mm Stück 3.5, 3.7 - 3.9 3.10 Aufbauhalter, Fr - Schanzkleid 3.4 genau anpassen und mit Klebeband- streifen fixieren. Schanzkleid und Rumpf müssen in der Bugspitze zueinender fluchten. Falls erforderlich, den überstehenden Rumpfrand nacharbeiten. Teil 3.4 mit Sekundenkleber verkleben.
- Seite 11 Bau- und Betriebsanleitung Feuerlöschboot FLB-1 1091 Baustufe 4, der Aufbau Bezeichnung, Maße in mm Stück Aufbau, Tzt Tür, Fr Dach, Fr Gerätekiste, Tzt Ø 1 Ø 1 - Alle Löcher im Aufbau 4.1 nach Markierungen und Maßangaben (in mm) bohren. Ø...
- Seite 12 Bau- und Betriebsanleitung Feuerlöschboot FLB-1 1091 Bezeichnung, Maße in mm Stück 4.10 Boden, Schornstein, Fr Seitenwand, innen, Fr Seitenwand, außen, Fr 4.11 Längswand, vorn, Fr Längswand, hinten, Fr 4.10 Schornsteinkappe 4.11 Radarplattform, Fr 4.12 Träger, Fr 4.13 4.13 Seitenteil, Fr - Beim Verkleben der Schornsteine aus den Teilen 4.5 - 4.9 beachten, dass ein rechter und ein linker Schornstein gebaut werden.
- Seite 13 Bau- und Betriebsanleitung Feuerlöschboot FLB-1 1091 - Die Brücke zwischen die Schornsteine kleben, Maß 10 mm und rechtwinkligen Sitz beachten. 4.11 - Einheit auf die Monitorplattform setzen und ausrich- ten. Die lichte Weite von 60 mm unten einhalten. Die Bohrungen der Schornsteinböden 4.5 von oben auf die Monitorplattform übertragen.
- Seite 14 Bau- und Betriebsanleitung Feuerlöschboot FLB-1 1091 4.10 Bezeichnung, Maße in mm Stück 4.14 Blechschraube, Ø 2,2 x 9,5 4.15 Seitenverglasung 4.16 Frontverglasung mitte 4.17 Frontverglasung, seitlich 4.18 Verglasung hinten - Die Schornsteinkappen 4.10 aufkleben. - Den Aufbau und die Schornstein / Brückeneinheit la- ckierfertig schleifen, spachteln und feinschleifen.
- Seite 15 Bau- und Betriebsanleitung Feuerlöschboot FLB-1 1091 Baustufe 5, Einzelkomponenten für den Aufbau Bezeichnung, Maße in mm Stück Welle, Ø 1 x 130 MS-Draht Radarantenne 1, BS Radargerät, zweiteilig 1, BS Lichtmast, Ø 5 x 70 MS-Rohr 5 mm Rohrstück, Ø 4 x 15 MS-Rohr Rohrstück, Ø...
- Seite 16 Bau- und Betriebsanleitung Feuerlöschboot FLB-1 1091 Baustufe 6, der Mast Bezeichnung, Maße in mm Stück Mast Rah, Ø 3 x 85 MS-Rohr Lampenträger, Ø 2 MS-Draht nach Zeichnung Lampenfuß mit 3 mm Bohrung, Fr Lampenfuß mit 2 mm Bohrung, Fr Antenne, Ø...
- Seite 17 Bau- und Betriebsanleitung Feuerlöschboot FLB-1 1091 Baustufe 7, Bestückung des Aufbaus Bezeichnung, Maße in mm Stück 7.11 7.10 Handlauf, Ø 1 x 27 MS-Draht 7.10 Handlauf, Ø 1 x 30 MS-Draht Handlauf, Ø 1 x 40 MS-Draht 5.14 Handlauf, Ø 1 x 52 MS-Draht Splint 24, BS Hülse...
- Seite 18 Bau- und Betriebsanleitung Feuerlöschboot FLB-1 1091 Bezeichnung, Maße in mm Stück 7.14 Relingszug links, Ø 1 MS-Draht nach Zeichnung 5.12, 5.13 7.14a Bügel, Ø 1 MS-Draht nach Zeichnung 7.15 Relingszug rechts, Ø 1 MS-Draht nach Zeichnung 7.16 Relingszug rechts, Ø 1 MS-Draht nach Zeichnung 7.17 Handlauf, Ø...
- Seite 19 Bau- und Betriebsanleitung Bau- und Betriebsanleitung Feuerlöschboot FLB-1 Feuerlöschboot FLB-1 1091 1091 Bezeichnung, Maße in mm Stück 7.18 Lüftungsgitter 2, BS 7.19 Riffelblech a - c 7.19 Riffelblech d - f 7.20 Blechschraube Ø 2,2 x 6,5 7.21 Luke, Fr - Die Lüftungsgitter 7.18 beidseitig ankleben.
- Seite 20 Bau- und Betriebsanleitung Feuerlöschboot FLB-1 1091 Bezeichnung, Maße in mm Stück 7.22 Kleinstgetriebemotor 1, n.e. 7.23 Entstörsatz 1, n.e. 7.24 Motor-Anschlußkabel 1, n.e. 7.25 Motorplatte, Fr 7.26 Boden, Kupplungsgehäuse, Fr 7.27 Seitenteil, Kupplungsgehäuse, Fr 7.28 Rückwand, Kupplungsgehäuse, Fr 7.29 Deckel, Kupplungsgehäuse, Fr 7.30 Kupplungsschlauch, Ø...
- Seite 21 Bau- und Betriebsanleitung Feuerlöschboot FLB-1 1091 Baustufe 8, Fertigstellen des Rumpfs Bezeichnung, Maße in mm Stück Ø 1,5 mm Riffelblech, nach Zeichnung Riffelblech, nach Zeichnung 8.10 Riffelblech, nach Zeichnung Riffelblech, nach Zeichnung Welle, Ø 2 x 34 MS-Draht Windengehäuse 1, BS Spillkopf 1, BS Kettenrad...
- Seite 22 Bau- und Betriebsanleitung Feuerlöschboot FLB-1 1091 Bezeichnung, Maße in mm Stück 8.17 8.15 Vorreiber 8.16 Blechschraube, Ø 2,2 x 6,5, Senkkopf 2 8.11, 8.12 8.17 Relingszug hinten,Ø 1 MS-Draht 8.21 8.19 nach Zeichnung 8.18 Relingszug vorn, Ø 1 MS-Draht 8.20 nach Zeichnung 8.19 Relingstütze...
- Seite 23 Bau- und Betriebsanleitung Feuerlöschboot FLB-1 1091 Baustufe 9, die Löschmonitore Bezeichnung, Maße in mm Stück 9.15 Druckrohr, Ø 3,2 x Ø 4 x 53,5 Distanzbuchse, Ø 4,2 x Ø 5 x 10 Steuerkopf 9.14 O-Ring, Ø 5,5 x 1,2 Stellring, Ø 4 x Ø 7 x 5 Stellring, Ø...
- Seite 24 Bau- und Betriebsanleitung Feuerlöschboot FLB-1 1091 Bezeichnung, Maße in mm Stück 9.21 Rohrstück, Ø 9,8 x Ø 10,8 x 15 9.22 Monitorschlauch vorn, Ø 3,5 x Ø 5,5 9.23 Monitorschlauch hinten, Ø 3,5 x Ø 5,5 1 9.24 Blechschraube, Ø 2,2 x 6,5 9.25 Ansaugrohr, Ø...
- Seite 25 Bau- und Betriebsanleitung Feuerlöschboot FLB-1 1091 Bezeichnung, Maße in mm Stück 9.27 Y-Stück 9.28 Pumpe 1, n.e. 9.29 Entstörsatz 1, n.e. 9.30 Motor-Anschlußkabel 1, n.e. 9.31 Verbindungsschlauch, Ø 3,5 x Ø 5,5 9.32 Ansaugschlauch, Ø 3,5 x Ø 5,5 - Die Schläuche 9.22 und 9.23 mit dem Y-Stück 9.27 verbinden.
-
Seite 26: Empfänger
Bau- und Betriebsanleitung Feuerlöschboot FLB-1 1091 Baustufe 10, RC-Einbau, Grundfunktionen und Pumpe für Monitore 9.28 - 9.30 10.2 Bezeichnung, Maße in mm Stück „S“ 10.4 10.1 Empfänger 1, n.e. 10.2 Regler 1, n.e. 10.1 10.3 10.3 Fahrakku 2, n.e. 10.4 2 / 3 Kanal-Schalter 1, n.e. -
Seite 27: Schaltergestänge Biegen Und In Den Schalterknebel
Bau- und Betriebsanleitung Feuerlöschboot FLB-1 1091 Baustufe 11, Einbau Sonderfunktionen Bezeichnung, Maße in mm Stück 11.1 Schalter 2, n.e. 11.2 Schaltergestänge Ø 1 MS-Draht nach Zeichnung - Schalterpatte einkleben und Schalter für Zusatzfunk- tion einschrauben. 11.2 - Schaltergestänge biegen und in den Schalterknebel einhängen. - Seite 28 - Verletzungsgefahr. Alle eingebauten Sonderfunktionen kontrollieren. Das fahrfertige Modell in eine Badewanne setzen. Bei Verwendung der empfohlenen robbe Komponen- ten ergibt sich das Eintauchen bis zur Konstruktions- wasserlinie (CWL) automatisch. Zum Trimmen können die Akkus in Längsrichtung und die RC Komponenten seitlich verschoben werden.
- Seite 29 Bau- und Betriebsanleitung Feuerlöschboot FLB-1 1091 10.2 UNICHARGER 6 No.8500 60 mA 60 mA 150 mA 150 mA 180 mA 600 mA NC / NC / NIMH NIMH/ Accu Accu Akku 10.3 Akku 5.16 10.1 5.10 6.10 Kanalschalter channel switch canal interrupteur 6.11 10.4...
- Seite 30 Bau- und Betriebsanleitung Feuerlöschboot FLB-1 1091 10.2 UNICHARGER 6 No.8500 600 mA 60 mA 60 mA 150 mA 150 mA 180 mA 10.1 NC / NC / NIMH/ NIMH Accu Accu Akku 10.3 Akku 5.16 5.10 6.10 6.11 6.12 No.8302 7.10 9.28 RADAR...
- Seite 31 Bau- und Betriebsanleitung Feuerlöschboot FLB-1 1091 Identifikationszeichnung 1, Fräsplatte, verkleinerte Darstellung 5.25 7.27 7.29 7.25 5.19 5.23 5.24 5.23 5.24 5.19 5.20 5.20 1.20 9.20 5.22 5.18 5.21 7.27 7.28 7.26 6.13 1.19...
- Seite 32 Bau- und Betriebsanleitung Feuerlöschboot FLB-1 1091 Identifikationszeichnung 2, Fräsplatte, verkleinerte Darstellung 4.12 5.13 1.11 4.13 5.11 7.32 7.21 3.10 4.11 4.12...
- Seite 33 Riffelbleche Maßstab 1:2 Bitte beachten: Teile 3.6, 8.3 und 8.4 Darstellung der Anordnung auf der Riffelplatte Maßstab 1:1 Ø 1,5 mm Ø 1,5 mm Ø 10 mm Maßstab 1:1...
- Seite 34 Riffelbleche Maßstab 1:1 Ø 1,5 mm 7.19 b Ø 10 mm 7.19 b 7.19 c 7.19 c 7.19 d 7.19 a 7.19 e 7.19 f 7.19 f 7.19 e...
- Seite 35 Ø 2 mm Ø 2 mm 7.14a 1x 6.7 8.18 Biegeteile Maßstab 1:1 7.14 8.17 Ø 2 mm 7.17 5.8, 5.9 7.16 2x 11.2 8.20 Ø 4 mm 7.15...
- Seite 36 Irrtum und technische Änderungen vorbehalten Copyright robbe-Modellsport 2008 Kopie und Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung der robbe-Modellsport GmbH & Co.KG robbe Modellsport GmbH & Co. KG Metzloserstr. Telefon: 0 / -0 D- Grebenhain www.robbe.com robbe-Form 0- AGAI...
