ROBBE Feuerlöschboot FLB-1 Bau- Und Betriebsanleitung Seite 19

Bau- und Betriebs­anleitung Bau- und Betriebs­anleitung
Feuerlös­chboot FLB-1 Feuerlös­chboot FLB-1
Ø 2,5 mm
7.18
19 19
Nr.
7.18
7.19
7.19
7.20
7.21

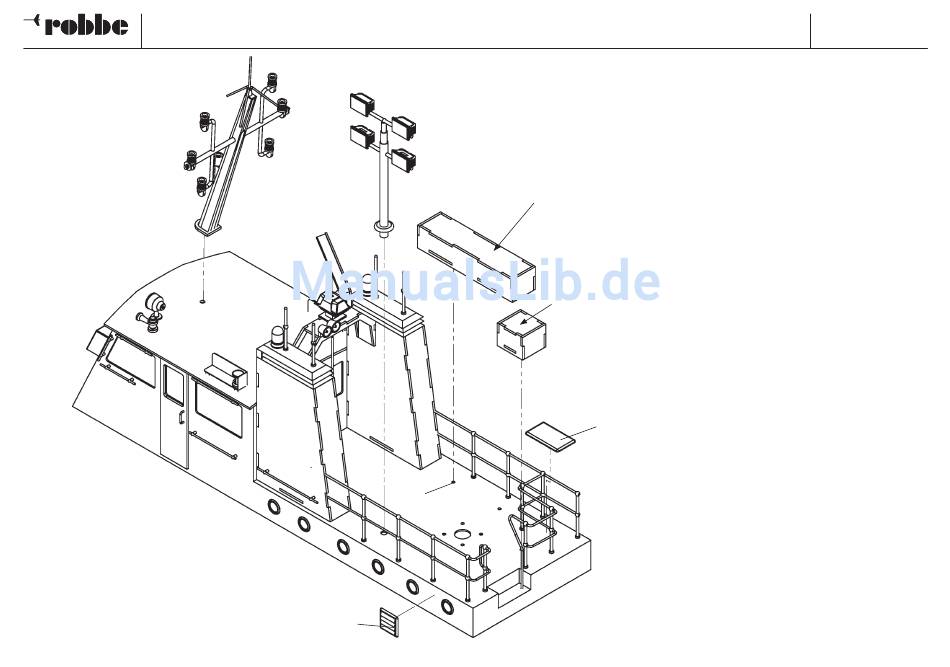

- Die Lüftungsgitter 7.18 beidseitig ankleben.
- Die Gerätekisten aufsetzen, Bohrungen auf den Auf-
bau übertragen, Löcher mit Ø 2,5 mm bohren
7.19 a - c
- Die Deckel 5.21 und 5.25 auf die Kisten kleben.
- Die Riffelbleche 7.19 zuschneiden, lackieren und
Kisten mit den einzelnen Riffelblechen bekleben.
- Fertige Kisten von unten am Aufbau verschrauben
- Blechschrauben 7.20, siehe Seite 20.
- Die Luke 7.21 aufkleben.
7.19 d - f
- Den Lichtmast einkleben, Kabel nach unten führen.
- Den Mast aufkleben. Die Rah 6.2 so drehen, dass die
Lampen senkrecht stehen. Rah verkleben.
- Das komplette Radargerät anbringen, darauf achten,
dass die Radarantenne drehbar bleibt.
7.21
No. No.
1091 1091
Bezeichnung, Maße in mm
Lüftungsgitter
Riffelblech a - c
Riffelblech d - f
Blechschraube Ø 2,2 x 6,5
Luke, Fr
Stück
2, BS
5
5
3
1
