ROBBE Feuerlöschboot FLB-1 Bau- Und Betriebsanleitung Seite 20

7.30
7.32
7.27
7.31
Bau- und Betriebs­anleitung
Feuerlös­chboot FLB-1
7.20
7.29
7.28
7.26
7.25
7.22 - 7.24
0
1091
Nr. Bezeichnung, Maße in mm
7.22 Kleinstgetriebemotor
7.23 Entstörsatz
7.24 Motor-Anschlußkabel
7.25 Motorplatte, Fr
7.26 Boden, Kupplungsgehäuse, Fr
7.27 Seitenteil, Kupplungsgehäuse, Fr
7.28 Rückwand, Kupplungsgehäuse, Fr
7.29 Deckel, Kupplungsgehäuse, Fr
7.30 Kupplungsschlauch, Ø 1,2 x Ø 5 x 20
7.31 Blechschraube Ø 2,2 x 6,5
7.32 Schalterplatte, Fr

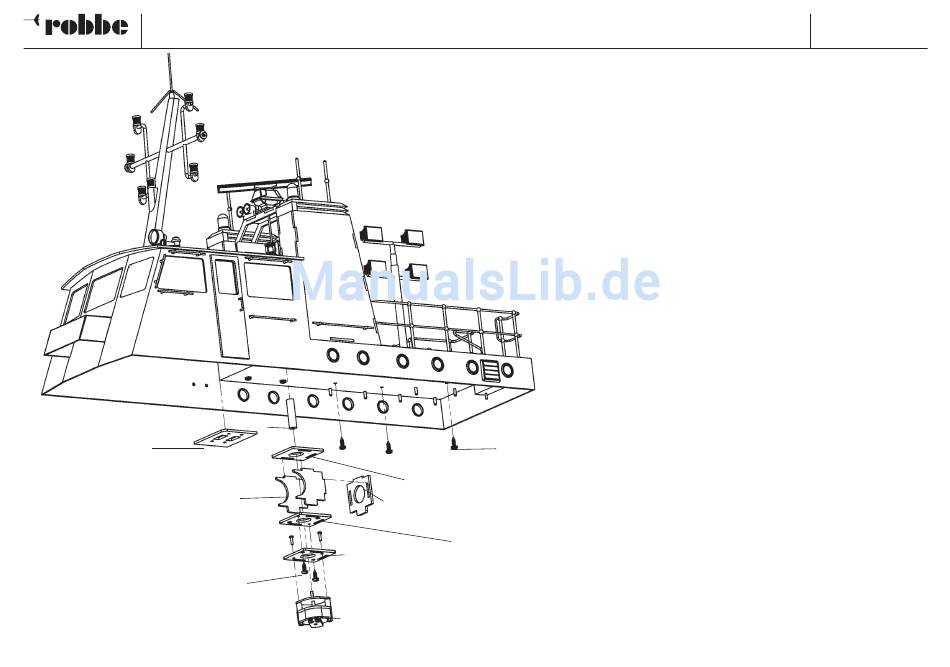

Wird die Radarantenne drehbar gewünscht, wie folgt
vorgehen:
- Den Kleinstgetriebemotor 7.22 mit dem Entstörsatz
7.23 entstören. Motoranschlußkabel anlöten. Anlei-
tung des Motors beachten.
- Motorplatte 7.25 am Motor verschrauben.
- Das Kupplungsgehäuse aus den Teilen 7.26 - 7.29
zusammenstecken, Teile mit Sekundenkleber unter-
einander verkleben.
- Kupplungsschlauch 7.30 auf die Motorwelle schie-
ben.
- Motor mit Blechschrauben 7.31 am Gehäuse ver-
schrauben.
- Einheit einsetzen, Radarwelle 5.1 einkuppeln und
Gehäuse im Aufbau verkleben dabei Radarwelle 5.1
in Kupplungsschlauch 7.30 ebenfalls verkleben
- Schalterplatte 7.32 einkleben.
No.
Stück
1, n.e.
1, n.e.
1, n.e.
1
1
2
1
1
1, BS
2
1
