ROBBE Feuerlöschboot FLB-1 Bau- Und Betriebsanleitung Seite 12

4.10
4.9
4.5
4.7
4.7
4.6
Bau- und Betriebs­anleitung
Feuerlös­chboot FLB-1
4.6
4.13
4.5
4.12
4.8
4.11
4.12
4.13
1
1091
Nr. Bezeichnung, Maße in mm
4.5 Boden, Schornstein, Fr
4.6 Seitenwand, innen, Fr
4.7 Seitenwand, außen, Fr
4.8 Längswand, vorn, Fr
4.9 Längswand, hinten, Fr
4.10 Schornsteinkappe
4.11 Radarplattform, Fr
4.12 Träger, Fr
4.13 Seitenteil, Fr

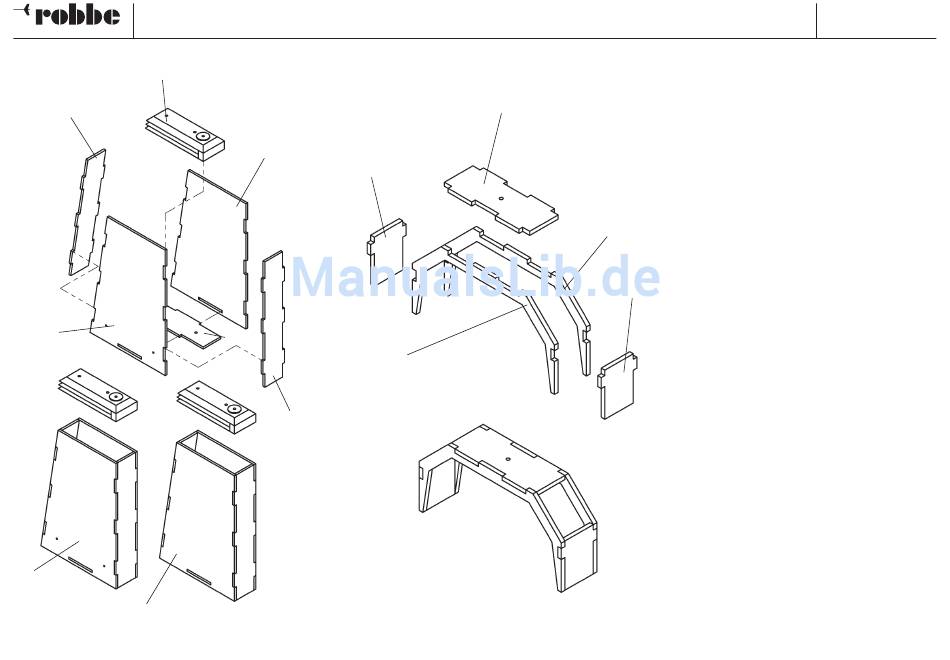

- Beim Verkleben der Schornsteine aus den Teilen
4.5 - 4.9 beachten, dass ein rechter und ein linker
Schornstein gebaut werden. Die Seitenwand 4.7 mit
den Bohrungen befindet sich jeweils außen.
- Die Schornsteinkappe 4.10 wird erst nach Montage
der Schornsteine am Aufbau aufgeklebt.
- Sollen die Blaulichter mit funktionsfähigen Birnen
versehen werden, entsprechnde Bohrungen zum
Durchführen der Kabel in den Böden 4.5 vorsehen.
- Die Brücke für das Radargerät und die Lautsprecher
aus den Teilen 4.11 - 4.13 winklig zusammenkleben.
No.
Stück
2
2
2
2
2
2
1
2
2
