ROBBE Feuerlöschboot FLB-1 Bau- Und Betriebsanleitung Seite 13

Bau- und Betriebs­anleitung
Feuerlös­chboot FLB-1
4.11
60 mm
1
1091

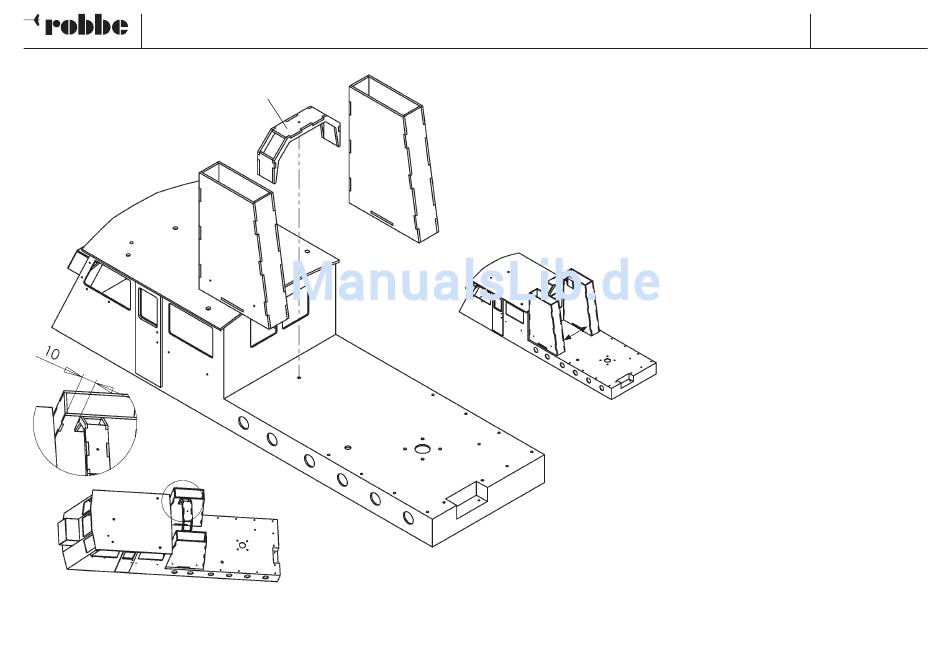

- Die Brücke zwischen die Schornsteine kleben, Maß
10 mm und rechtwinkligen Sitz beachten.
- Einheit auf die Monitorplattform setzen und ausrich-
ten. Die lichte Weite von 60 mm unten einhalten. Die
Bohrungen der Schornsteinböden 4.5 von oben auf
die Monitorplattform übertragen. Dabei darauf ach-
ten, dass die Bohrung in der Radarplattform 4.11 zur
2 mm Bohrung im Aufbau fluchtet.
- Angezeichnete Löcher mit Ø 2,5 mm bohren. Löcher
für Blaulichtkabel anzeichnen und durchbohren.
No.
