ROBBE Feuerlöschboot FLB-1 Bau- Und Betriebsanleitung Seite 14

4.15
4.18
4.17
4.14
4.16
4.15
4.17
4.15

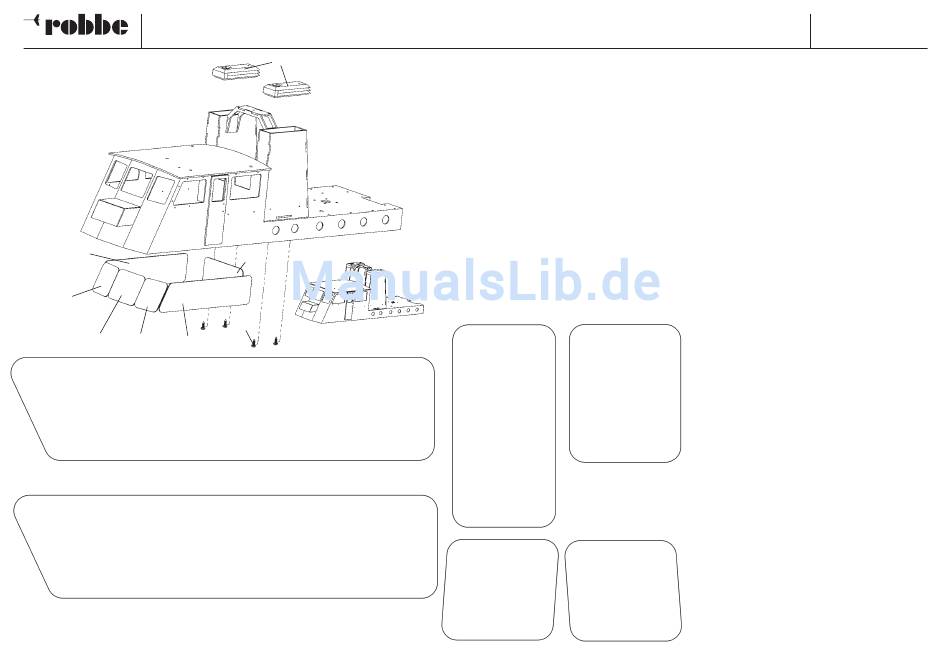

Verglas­ung Maßs­tab 1:1
4.15
Bau- und Betriebs­anleitung
Feuerlös­chboot FLB-1
4.10
4.16
4.18
4.17 4.17
1
1091
Nr. Bezeichnung, Maße in mm
4.14 Blechschraube, Ø 2,2 x 9,5
4.15 Seitenverglasung
4.16 Frontverglasung mitte
4.17 Frontverglasung, seitlich
4.18 Verglasung hinten
- Die Schornsteinkappen 4.10 aufkleben.
- Den Aufbau und die Schornstein / Brückeneinheit la-
ckierfertig schleifen, spachteln und feinschleifen.
- Teile lackieren.
- Schornsteine mit den Blechschrauben 4.14 am Auf-
bau verschrauben.
- Verglasungsteile 4.15 - 4.18 zuschneiden. Teile von
innen hinter die Scheibenöffnungen des Aufbaus kle-
ben - Pattex Repair extreme.
- Das Dekor für die Monitorplattform aufkleben. Alle
Bohrungen wieder freilegen.
No.
Stück
4
2
1
2
1
