9.7
9.11
9.10
9.12
9.13
9.7
9.8
Bau- und Betriebsanleitung
Feuerlöschboot FLB-1
9.15
9.14
9.3
9.9
„A"
9.16
9.8
9.17
9.20
9.18, 9.19
9.13
9.8
9.9
9.9
9.7
9.3
9.4
9.2
9.13
9.1
9.5
9.6
1091

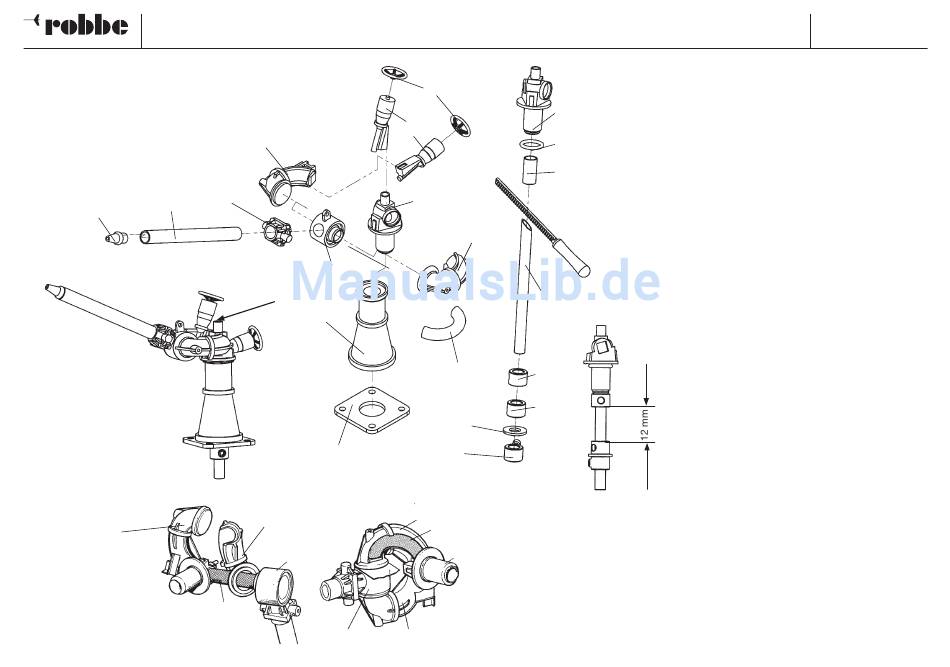

Baustufe 9, die Löschmonitore
Nr.
Bezeichnung, Maße in mm
9.1
Druckrohr, Ø 3,2 x Ø 4 x 53,5
9.2
Distanzbuchse, Ø 4,2 x Ø 5 x 10
9.3
Steuerkopf
9.4
O-Ring, Ø 5,5 x 1,2
9.5
Stellring, Ø 4 x Ø 7 x 5
9.6
Stellring, Ø 4 x Ø 7 x 5
9.7
Rohrbogen, geschlossen
9.8
Silikonschlauch, Ø 2,5 x Ø 4,5 x 100
9.9
Schwenklager
9.10
Strahlrohr, Ø 5 x 55
9.11
Rohrflansch
9.12
Monitorspitze
9.13
Rohrbogen, offen
9.14
Ventilkörper
9.15
Handrad
9.16
Monitorsockel
9.17
Unterlegscheibe, Ø 4,3 x Ø 9
9.18
Stellring, Ø 4 x Ø 7 x 5
9.19
Madenschraube, M 3 x 3
9.20
Monitorflansch, Fr
- Druckrohr 9.1 anschrägen.
- Distanzbuchse 9.2 in den Steuerkopf 9.3 kleben.
Rohr 9.1 so einkleben, dass die Schräge in der Rohr-
öffnung von Steuerkopf 9.3 sichtbar ist.
- O-Ring 9.4 und Stellring 9.5 aufschieben. Stellring
verkleben. Unteren Stellring 9.6 aufschieben und
verkleben - Abstand beachten.
- Den geschlossenen Rohrbogen 9.7 an den Steuer-
kopf kleben.
- Das 100 mm lange Silikonschlauchstück 9.8 in das
Schwenklager 9.9 kleben, dann das Schlauchstück
auf 24 mm kürzen. Strahlrohr 9.10, Rohrflansch 9.11
und Monitorspitze 9.12 verkleben.
- Rohrbogen 9.13 über den Schlauch schieben.
Schlauchende im Steuerkopf 9.3 verkleben. Schlauch
verlegen und Einheit zusammenkleben.
- Ventilkörper 9.14 und Handräder 9.15 ankleben.
Monitorsockel 9.16 aufschieben und mit U-Scheibe
9.17 und Stellring 9.18, 9.19 sichern.
- Monitorflansch 9.20 mittig verkleben.
- Bohrung „A" an Teil 9.3 mit Stabilit-Express ver-
schließen.
- Zweiten Monitor wie beschrieben anfertigen.
No.
Stück
2
2
2
2
2
2
2
1
2
2, Alu
2
2
2
4
4
2
2
2
2
2
