ROBBE Feuerlöschboot FLB-1 Bau- Und Betriebsanleitung Seite 10

3.5, 3.7 - 3.9
3.10
Bau- und Betriebs­anleitung
Feuerlös­chboot FLB-1
3.4
3.10
3.10
10
1091
Nr. Bezeichnung, Maße in mm
3.10 Aufbauhalter, Fr

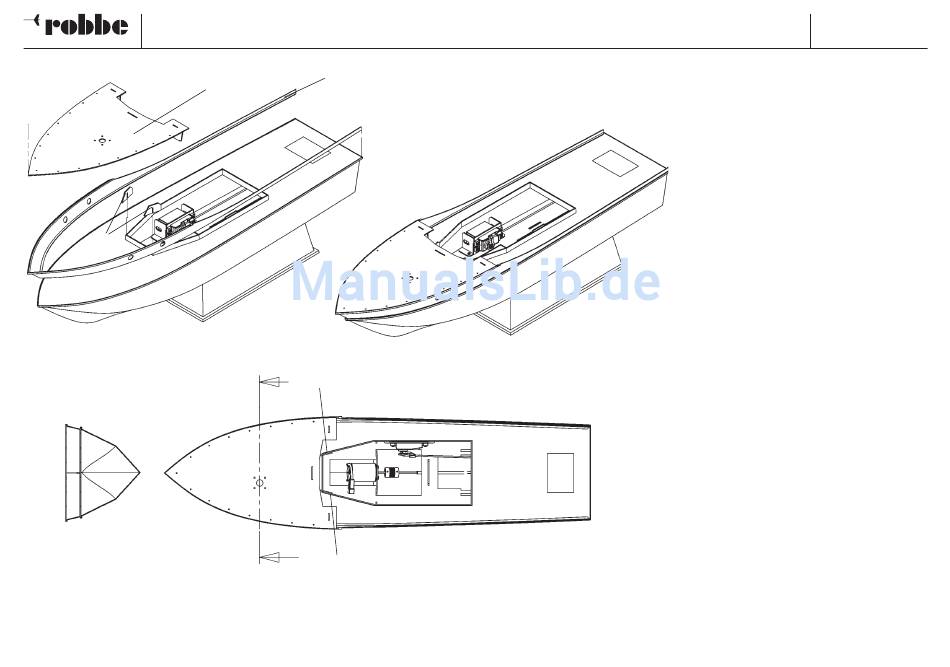

- Schanzkleid 3.4 genau anpassen und mit Klebeband-
streifen fixieren. Schanzkleid und Rumpf müssen in
der Bugspitze zueinender fluchten. Falls erforderlich,
den überstehenden Rumpfrand nacharbeiten. Teil
3.4 mit Sekundenkleber verkleben.
- An den Aufbauhaltern vorn die Kanten brechen. Die
Aufbauhalter 3.10 in den Ecken des Süllrands verkle-
ben.
- Das vorbereitete Monitordeck einpassen und mit
Klebebandstreifen fixieren. Das 9 mm Loch für den
Monitor von oben auf das Deck übertragen. Monitor-
deck abnehmen, Loch im Hauptdeck ausarbeiten.
- Monitordeck einkleben. Auf dichte Verklebung der
Spritzwände achten.
No.
Stück
2
