Bau- und Betriebs­anleitung
Feuerlös­chboot FLB-1
3.4
3.5
Ø 9 mm
3.7
3.6
3.5
3.8
3.9
9
1091

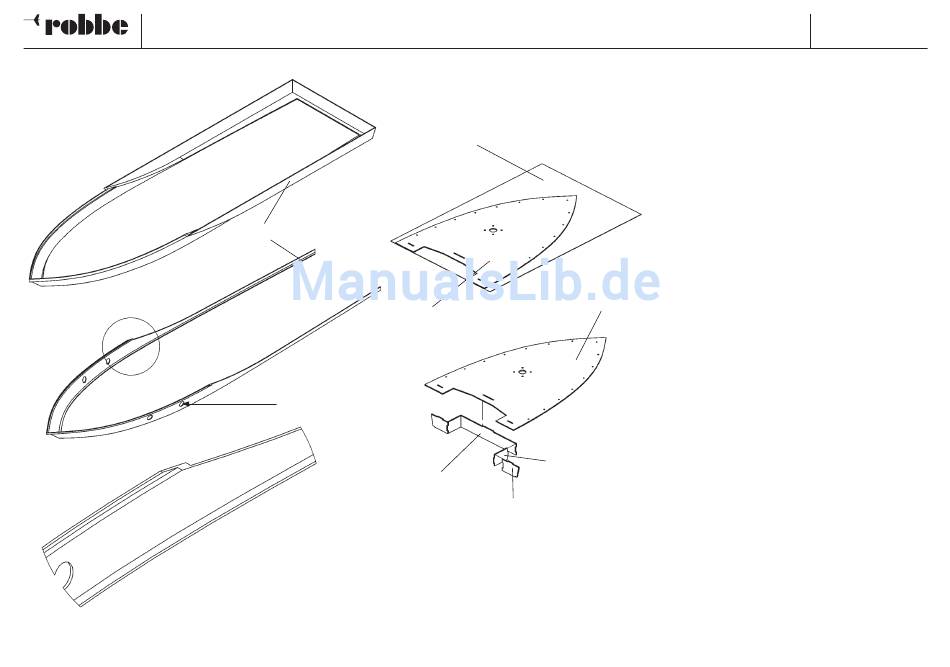

Nr. Bezeichnung, Maße in mm
3.4 Schanzkleid, Tzt
3.5 Monitordeck, Fr
3.6 Riffelblech, vorn
3.7 Spritzwand, Fr
3.8 Spritzwand, Fr
3.9 Spritzwand, Fr
- Schanzkleid 3.4 beschneiden. Schnittkanten glät-
ten.
- Die Löcher Ø 9 mm für die Bullaugen bohren.
- Das Monitordeck 3.5 auf die Oberseite des Riffel-
blechs 3.6 legen. Zum genauen Positionieren und
zur Material-Einteilung die 1:1 Zeichnung mit den
Riffelblech-Darstellungen beachten. Achtung: Die
Bohrung für den Monitor ist außermittig nach links
versetzt.
- Die Außenkontur, die Bohrungen für den Löschmoni-
tor und die Relingstützen auf Teil 3.6 übertragen, Rif-
felblech bohren und ausarbeiten. Das Teil wird erst
nach der Lackierung benötigt.
- Die Spritzwände 3.7 - 3.9 sowohl am Deck 3.5 als
auch untereinander verkleben.
No.
Stück
1
1
1
1
2
2
