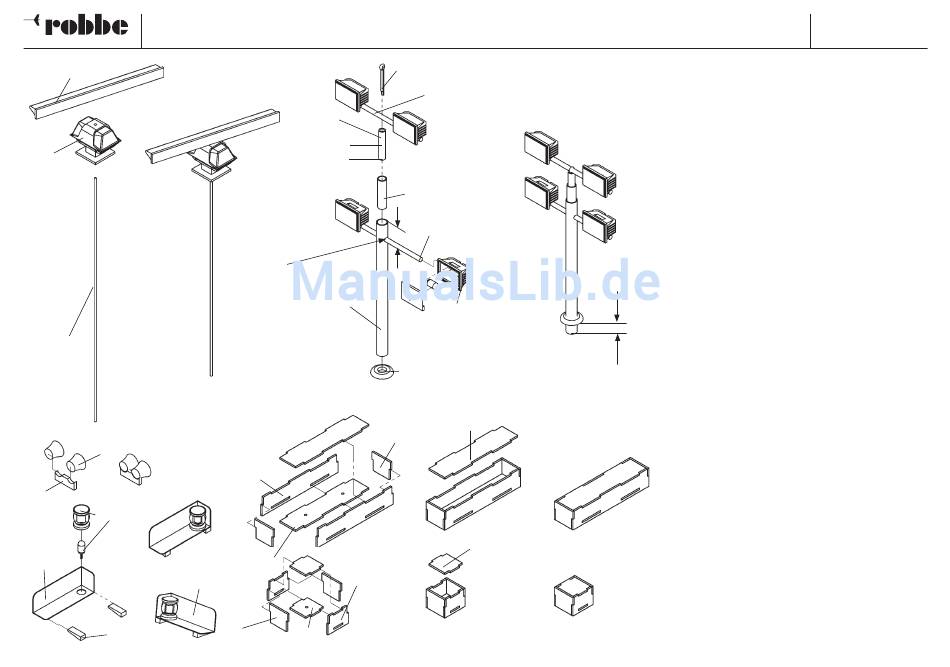

Baustufe 5, Einzelkomponenten für den Aufbau
Nr. Bezeichnung, Maße in mm
5.1 Welle, Ø 1 x 130 MS-Draht
5.2 Radarantenne
5.3 Radargerät, zweiteilig
5.4 Lichtmast, Ø 5 x 70 MS-Rohr
5.5 Rohrstück, Ø 4 x 15 MS-Rohr
5.6 Rohrstück, Ø 3 x 15 MS-Rohr
5.7 Splint, 1,5 x 15
5.8 Lampenträger, Ø 2 x 50 MS-Draht
5.9 Lampenträger, Ø 2 x 50 MS-Draht
5.10 Decksstrahler, kpl
5.11 Mastfuß, Fr
5.12 Lautsprecher
5.13 Lautsprechersockel, Fr
5.14 Lampenbord, rechts
5.15 Lampenbord, links
5.16 Positionslampe mit Birnchen Ø 3
5.17 Sockel (ABS-Rest)
5.18 Boden, Fr
5.19 Seitenwand, Fr
5.20 Stirnwand, Fr
5.21 Deckel, Fr
5.22 Boden, Fr
5.23 Seitenwand, Fr
5.24 Stirnwand, Fr
5.25 Deckel, Fr
- Welle 5.1 ablängen und mit der Antenne 5.2 verkle-
ben. Radargerät 5.1 - 5.3 zusammenstecken.
- Teile 5.6, 5.8, 5.9 für den Lichtmast ablängen, Rohr
5.4 bohren. Lichtmast verlöten oder verkleben.
- Decksstrahler 5.10 mit Birnchen versehen und an
den Lampenträgern verkleben. Die Kabel nach unten
führen. Mastfuß 5.11 verkleben.
- Lautsprecher 5.12 auf die Sockel 5.13 kleben.
- Positionslampen aus den Teilen 5.14 - 5.16 erstellen.
Sockel 5.17 aus ABS Resten anfertigen und unter die
Lampenborde kleben.
- Gerätekisten jeweils winklig zusammenkleben. Die
Deckel 5.21 und 5.25 werden erst nach Übertragen
der Bohrungen auf den Aufbau verklebt.
