9.24
Bau- und Betriebsanleitung
Feuerlöschboot FLB-1
9.25
9.26
Nr.
9.21
9.22
9.23
9.24
9.25
9.24
9.26

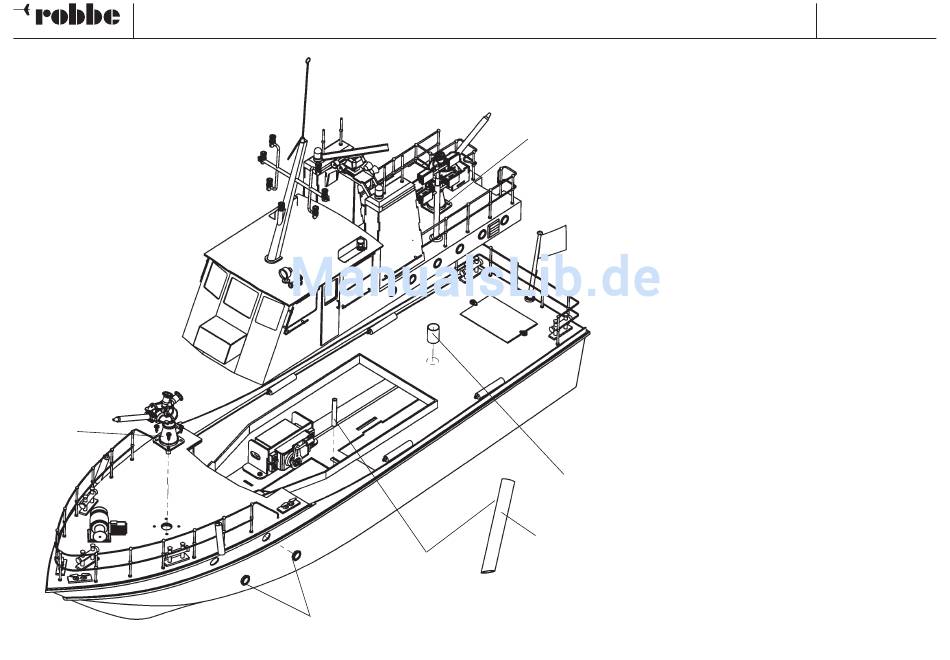

Zum Einbau und Anschluß der Monitore siehe auch die
folgende Seite.
- Das Rohrstück 9.21 in die hintere Decksbohrung kle-
ben.
- Die Monitorschläuche 9.22 und 9.23 grob ablängen
und an den Monitoren anschließen.
- Monitore einsetzen und mit den Blechschrauben
9.24 befestigen.
- Ist der Einbau einer Pumpe für funktionsfähige Moni-
tore vorgesehen:
Loch Ø 4 mm nach der Einbauplattenbohrung durch
den Rumpf bohren.
- Das Ansaugrohr 9.25 nach 1:1 Zeichnung unten an-
schrägen und in den Rumpf einschieben. Das Rohr
soll bündig mit der Rumpfunterseite abschließen.
Erst wenn dies der Fall ist, das Rohr einkleben. Auf
dichte Verklebung achten.
- Bullaugen 9.26 mit Scheiben versehen und einkle-
ben. Auf dichte Verklebung achten.
9.21
M 1:1
No.
1091
Bezeichnung, Maße in mm
Rohrstück, Ø 9,8 x Ø 10,8 x 15
Monitorschlauch vorn, Ø 3,5 x Ø 5,5
Monitorschlauch hinten, Ø 3,5 x Ø 5,5 1
Blechschraube, Ø 2,2 x 6,5
Ansaugrohr, Ø 3,2 x Ø 4 x 30
Bullaugen mit Scheiben
Stück
1
1
8
1
4, BS
