7.9
Ø 2 mm
Ø 2,5 mm
5.15
7.2
7.1
7.2
7.3
7.7
7.3
7.6
7.5
7.5
7.11
7.10
7.10
7.8
5.14
(No. 8302)
7.6
7.4
7.12
Bau- und Betriebsanleitung
Feuerlöschboot FLB-1
7.11
(No. 8302)
1

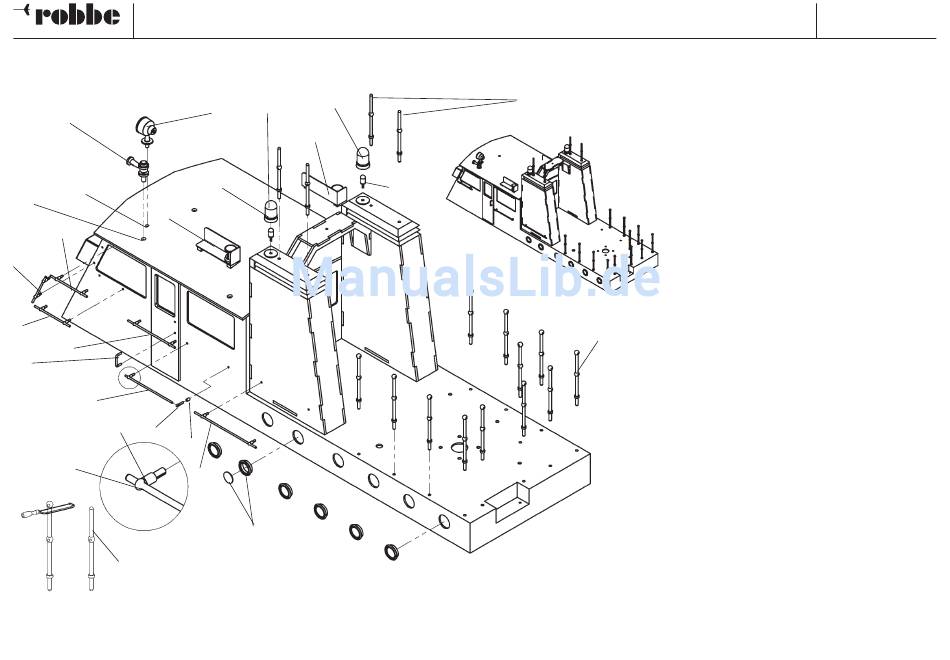

Baustufe 7, Bestückung des Aufbaus
Nr.
Bezeichnung, Maße in mm
7.1
Handlauf, Ø 1 x 27 MS-Draht
7.2
Handlauf, Ø 1 x 30 MS-Draht
7.3
Handlauf, Ø 1 x 40 MS-Draht
7.4
Handlauf, Ø 1 x 52 MS-Draht
7.5
Splint
7.6
Hülse
7.7
Türgriff, Ø 1 MS-Draht
nach Zeichnung
7.8
Suchscheinwerfer mit Birnchen Ø 3
7.9
Nebelhorn
7.10
Blaulicht
7.11
Antenne
7.12
Bullauge mit Scheibe
7.13
Relingstütze
- Die Handläufe 7.1 - 7.4 ablängen, mit Splinten 7.5
und Hülsen 7.6 versehen und durch die entspre-
chenden Bohrungen des Aufbaus stecken. Splinte
innen umbiegen und verkleben.
7.13
- Löcher für Türgriffe 7.7 durchbohren, Griffe biegen
und einkleben.
- Suchscheinwerfer 7.8 zusammensetzen und auf das
Dach kleben, Kabel nach unten führen.
- Nebelhorn 7.9 aufkleben.
- Die 3 Volt Birnen der Blaulichter auf die Schornstein-
kappen setzen, dabei die Kabel durch die Schorn-
steine nach unten führen. Falls erforderlich, einen
Draht zu Hilfe nehmen.
- Blaulichter 7.10 aufkleben.
- Die Antennen 7.11 aus Relingstützen anfertigen und
auf den Schornsteinkappen verkleben.
- Bullaugen 7.12 mit Scheiben versehen und einkle-
ben.
- Die Relingstützen 7.13 in die entsprechenden Boh-
rungen stecken, nicht verkleben.
- Vorbereitete Positionslampen platzieren.
No.
1091
Stück
2
4
4
2
24, BS
24, BS
2
1, BS
1, BS
2, BS
4, BS
12, BS
12, BS
