8.11, 8.12
8.20
8.18
8.19
8.22
8.21
8.22
8.5 - 8.10
Bau- und Betriebsanleitung
Feuerlöschboot FLB-1
8.19
8.20
8.23
8.17
8.21
8.16
8.15
8.13, 8.14
8.15
8.11, 8.12
8.11, 8.12
1091
Nr.
Bezeichnung, Maße in mm
8.15
Vorreiber
8.16
Blechschraube, Ø 2,2 x 6,5, Senkkopf 2
8.17
Relingszug hinten,Ø 1 MS-Draht
nach Zeichnung
8.18
Relingszug vorn, Ø 1 MS-Draht
nach Zeichnung
8.19
Relingstütze
8.20
Handlauf, Ø 1 MS-Draht
nach Zeichnung
8.21
Doppelkreuzpoller
8.22
Poller
8.23
Bändsel (Takelgarn)

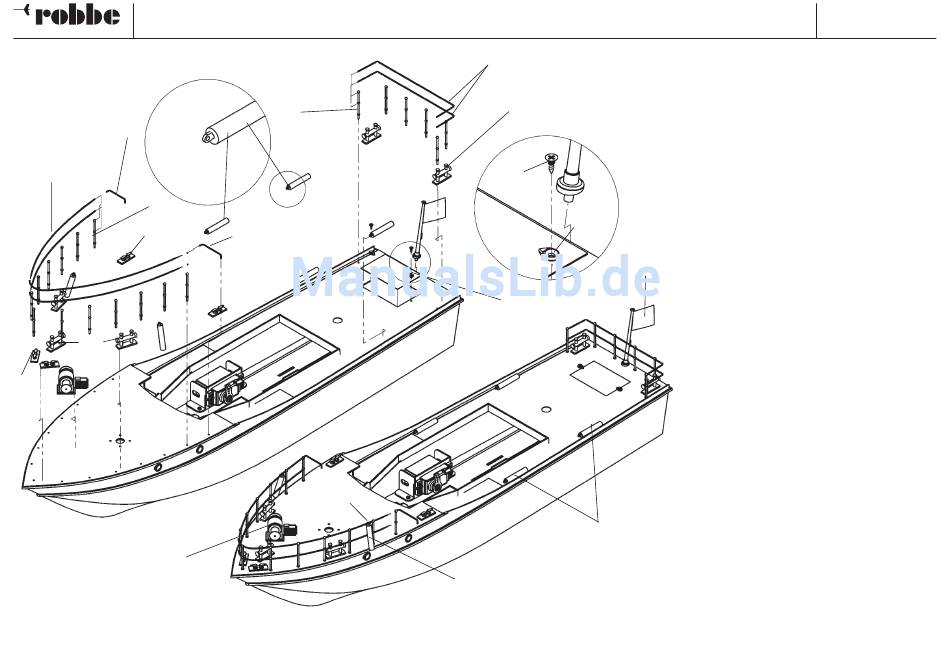

- Die Vorreiber 8.15 mit den Blechschrauben 8.16 auf
dem Deck beweglich montieren.
- Luke 3.3 aufsetzen und mit Vorreibern sichern.
- Alle Relingszüge 8.17 und 8.18 nach 1:1 Zeichnungen
zurechtbiegen. Relingstützen auffädeln, Reling in die
Decksbohrung stecken. Handläufe 8.20 anfertigen.
- Relingsteile ausrichten und verlöten. Fertige Reling
nach dem Lackieren auf dem Deck verkleben.
- Die Doppelkreuzpoller 8.21 und die Poller 8.22 auf-
kleben.
- Ankerwinde und Flaggenstock mit Flagge aufkle-
ben.
- 4 Fender auf das Deck kleben. 2 Fender mit Bänd-
seln 8.23 an der vorderen Reling befestigen.
No.
Stück
2
2
2
19, BS
2
5, BS
4, BS
2, n.e.
