Empfänger; Antennensteckverbindung - ROBBE Feuerlöschboot FLB-1 Bau- Und Betriebsanleitung

9.28 - 9.30
10.4
9.28 - 9.30
10.4
Bau- und Betriebs­anleitung
Feuerlös­chboot FLB-1
10.2
10.1
10.2
10.1
„S"
10.3
10.5
10.3

1091
Baustufe 10, RC-Einbau, Grundfunktionen und
Pumpe für Monitore

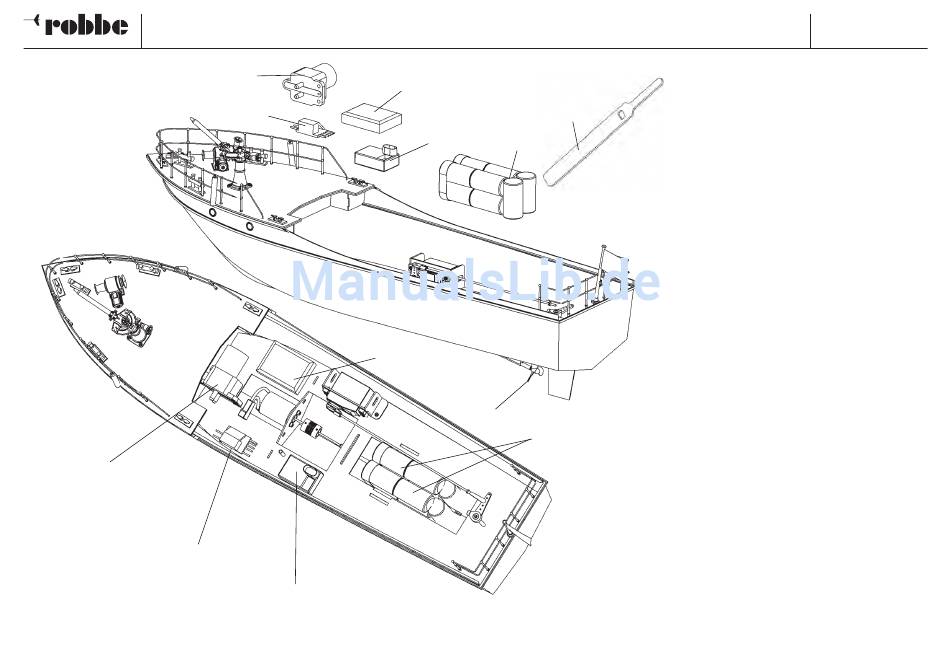

Nr. Bezeichnung, Maße in mm
10.1 Empfänger
10.2 Regler
10.3 Fahrakku
10.4 2 / 3 Kanal-Schalter
10.5 Schiffsschraube
10.6

Antennensteckverbindung

- Nachstehend ist der Betrieb des Modells mit einer
2-Kanal-Anlage gezeigt. Zum Betätigen der Pumpe-
für die Löschmonitore kann der 2 / 3-Kanalschalter
eingesetzt werden. Die weiteren Sonderfunktionen
können von Hand über zwei Schalter im Aufbau ge-
schaltet werden.
- Zur Befestigung der einzelnen Komponenten Klett-
band bzw. Strapse „S" verwenden.
- Empfänger 10.1 und Regler 10.2 einbauen. Akkus
10.3 einsetzen.
- Anschlüsse und Verdrahtung gemäß Schaltplan vor-
nehmen.
- 2 / 3 Kanal-Schalter 10.4 einsetzen und anschließen.
Zum Betrieb die Anleitung des Schalters beachten.
- Schiffsschraube 10.5 aufdrehen und gegen die Mut-
ter 1.18 kontern.
- Beim folgenden Verlegen der Empfängerantenne
Schaltbild auf Seite 29 beachten: Litzenantenne 20
cm vor dem Ende abtrennen und Antennensteckver-
bindung 10.6 einlöten.
- Das Ende der Litzenantenne an die Stahldraht-An-
tenne 6.7 des Masts löten (siehe Seite 16).
No.
Stück
1, n.e.
1, n.e.
2, n.e.
1, n.e.
1
1, n.e.
