Bau- und Betriebsanleitung
Feuerlöschboot FLB-1
2.4
2.5 - 2.9
2.9
2.8
2.7
1091

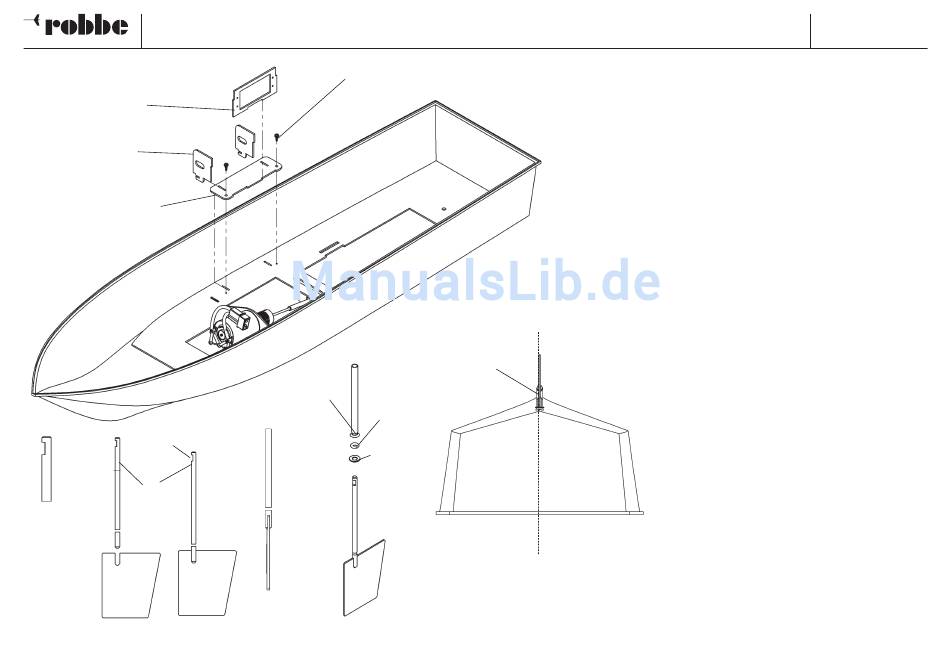

Baustufe 2, die Ruderanlage
Nr.
Bezeichnung, Maße in mm
2.1
Grundplatte, Fr
2.2
Seitenteil, Fr
2.3
Servorahmen, Fr
2.4
Blechschraube Ø 2,2 x 6,5
2.5
Ruderblatt
2.6
Ruderwelle, Ø 3 x 72
2.7
Unterlegscheibe Ø 3,2 x Ø 7
2.8
O-Ring, Ø 2,7 x 1,5
2.9
Ruderkoker Ø 4 x 0,4 x 55
- Servohalterung aus den Teilen 2.1 - 2.3 zusammen-
setzen und Teile untereinander verkleben.
- Fertige Halterung probeweise mit Blechschrauben
2.4 auf der Grundplatte befestigen.
- Das Ruderblatt 2.5 mit 1 mm starkem Holzstreifen
unterlegen. Ruderwelle 2.6 einschieben und ausrich-
ten.
Ruderblatt mit der Ruderwelle verlöten. Position der
Nut „N" beachten.
- Unterlegscheibe 2.7, O-Ring 2.8 und Ruderkoker 2.9
aufschieben. Einheit in die Rumpfbohrung setzen,
ausrichten und Roderkoker mit Sekundenkleber fi-
xieren.
- Ruderkoker im Rumpf und an der Bodenplatte ver-
kleben - Stabilit-Express.
No.
Stück
1
2
1
2
1
1
2
1
1
