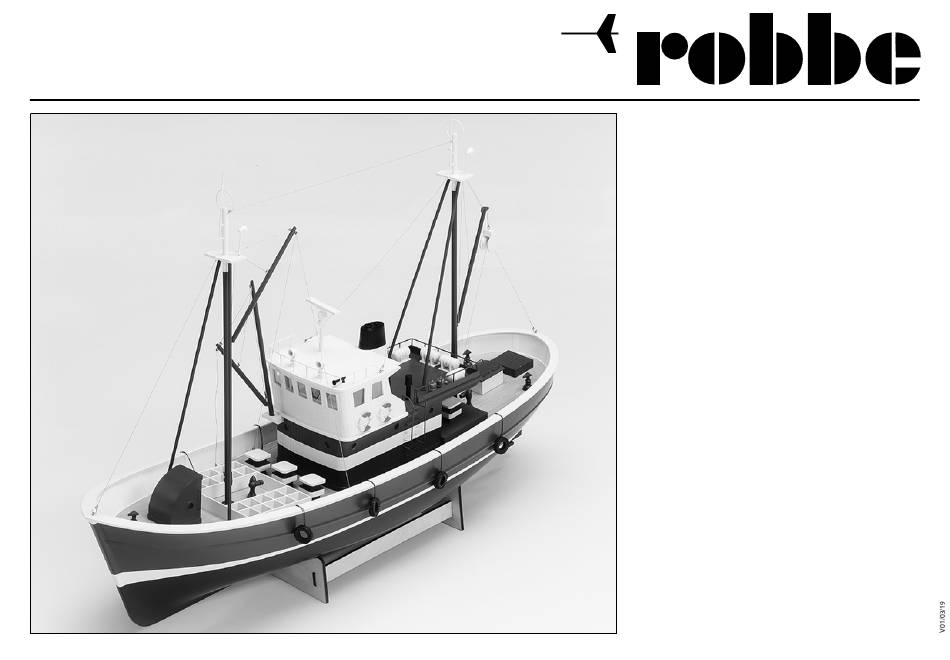

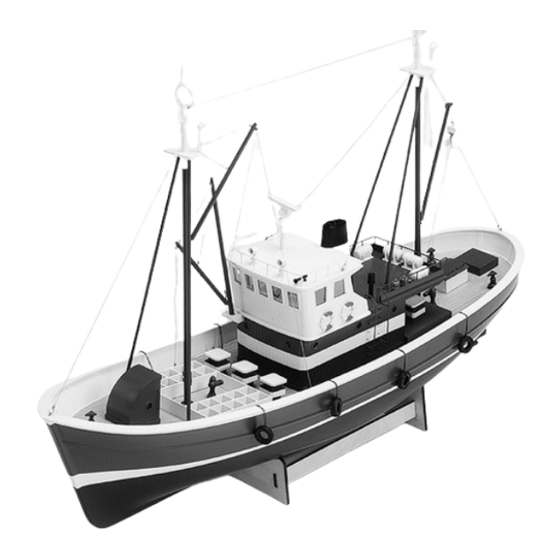

- Seite 1 Montagean lei tung Fischkutter ELCANO Detailliertes Scale-Model eines bretonischen Fischkutters mit hoher Vorfertigung und aufwendiger Lackierung im Maßstab 1/25 No. 1201...
-
Seite 2: Inhaltsverzeichnis
Montageanleitung Fischkutter ELCANO No. 1201 Verehrter Kunde, Inhalt Sie haben sich für ein vorbildgetreues Fast-Fertig-Schiffsmodell des Fischkutters ELCANO im Allgemeine Hinweise zur Montageanleitung Maßstab 1:25 aus dem Hause robbe modellsport entschieden. Dafür danken wir Ihnen. Erläuterung der Fachbegriffe Konformitätserklärung Allgemeine Hinweise zur Montageanleitung Gewährleistung Die Montageanleitung ist in logisch aufeinanderfolgende Baustufen unterteilt. -
Seite 3: Konformitätserklärung
Hiermit erklärt die Modellbau Lindinger GmbH, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Vorschriften der entsprechenden CE Richtlinien befindet. Die Original Konformitätserklärung finden Sie im Internet unter www.robbe.com, bei der jeweiligen Gerätebeschreibung in der Produktdetailansicht oder auf Anfrage. -
Seite 4: Das Original
Montageanleitung Fischkutter ELCANO No. 1201 Das Original: Das Modell Das Modell ist werksseitig soweit vorgefertigt, dass sich die • Vorbildgetreues Fast-Fertig-Schiffsmodell Das Original der ELCANO ist ein Fischkutter der in den abschließenden Arbeiten durch den neuen Besitzer auf das küsten-nahen Gewässern der französischen Bretagne zum •... -
Seite 5: Lieferumfang
1x Power Peak B6 EQ BID No. MPX308561 Werkstoffe, Klebstoffe und andere Hilfsmittel: Lieferumfang: Sekundenkleber robbe Speed Typ 1 No. 5062 • Fast-Fertig-Modell inklusive Beschlag- und Antriebssatz • Montierte Ruderkoker zur leichten Montage der Ruderanlage Sekundenkleber robbe Speed Typ 2 No. -
Seite 6: Sicherheitshinweise
Aufsicht von Erwachsenen eingesetzt und betrieben werden. sind, nicht mehr verwenden! • Im Zweifel Modell niemals fahren! Ihr Bau und Betrieb erfordert technisches Verständnis, hand- Entweder im robbe-Service überprüfen lassen oder ersetzen. werkliche Sorgfalt und sicherheitsbewusstes Verhalten. Durch Nässe können versteckte Fehler entstehen, welche Modellbetrieb Fehler oder Nachlässigkeiten beim Bau oder Fahren können... -
Seite 7: Funktionsprobe
- Vor der ersten Inbetriebnahme die Abschnitte „Routine- gen am Sender in Neutralstellung bringen. Der Gasknüp- - Bei Verwendung der empfohlenen robbe-Komponenten er- prüfungen vor dem Start“ und „Modellbetrieb“ im Ab- pel muss sich in der Stellung „Motor aus“ befinden. -
Seite 8: Bootsständer
Montageanleitung Fischkutter ELCANO No. 1201 Modellübersicht und Hinweis zum Bootsständer CLW = Wasserlinie Moosgummi, Schaumgummi oder Filz aufkleben WICHTIG: Vor Beginn des Zusammenbaus sollten Sie den beiliegenden Bootsständer montieren, um dem Modell während der Arbeiten einen sicheren Stand zu geben. Um ein Verkratzen des lackiereten Rumpfes zu vermeiden, bekleben Sie unbedingt die Auflageflächen des Bootsständers mit Moosgummi, Schaumgummi oder Filz (nicht im Lieferumfang enthalten). -
Seite 9: Übersicht Kleinteile
Montageanleitung Fischkutter ELCANO No. 1201 Montage des Bootsständers Übersicht Kleinteile Zusammenbau des Bootsständers Teileübersicht: B1 = 2x Längsstrebe Bootsständer B2 = 1x Seitenplatte Bug kleine Kielaussparung B3 = 1x Seitenplatte Heck große Kielaussparung Die beiden Längsstreben B1 in die Seitenpltte B2 (kleinere Kielaussparung) einkleben. -
Seite 10: Montage Des Aufbaus
Kleinteile auf Seite 9 sowie die auf den technischen Zeichnungen gezeigten Anbauorte. Die Verklebung mit geeignetem Klebstoff vornehmen. Beispielsweise robbe Speed Typ 1 (5062) oder Speed Typ 2 (5063). Mit Klebstoffen sparsam umge- hen um ein verlaufen oder ausblühen zu vermeiden. -
Seite 11: Montage Der Kleinteile Auf Dem Hauptdeck Sowie Luken Und Andere Deksaufbauten
Für die Anbringung der Kleinteile an Aufbau, Luken, Niedergängen und Schiffsdeck beachten Sie bitte die Stückliste der Kleinteile auf Seite 9 sowie die auf den technischen Zeichnungen gezeigten Anbauorte. Die Verklebung mit geeignetem Klebstoff vornehmen. Beispielsweise robbe Speed Typ 1 (5062) oder Speed Typ 2 (5063). Mit Klebstoffen sparsam umgehen um ein verlaufen oder ausblühen zu vermeiden. -
Seite 12: Monage Der Masten Und Aufsetzen Des Aufbaus
Zum sichern des Takelagengarns die- ses an den ensprechenden Befestigungspunkten verknoten und mit einem Tropfen robbe Speed Typ 1 (5062) gegen ein ungewolltes lösen sichern. Keine Takelage mit dem Deck ver- kleben, hierfür werden am Ende des ensprechenden Garns die Haken E2 angebracht um diese in den Ösen E3, welche... -
Seite 13: Monage Der Masten Und Aufsetzen Des Aufbaus
Montageanleitung Fischkutter ELCANO No. 1201 Montage der Masten und Aufsetzen des Aufbaus Die End-Montage des Fischkutters ist mit wenigen Handgrif- fen ausgeführt. 1. Setzen Sie den Aufbau „A“ auf die Aussparung des Decks. 2. Stecken Sie den Mast „B“ und die Maststreben „C“ in die Öffnungen des Decks. -
Seite 14: Rc-Anschlussplan Fischkutter Elcano
Montageanleitung Fischkutter ELCANO No. 1201 ELCANO RC-Anschlussplan Fischkutter Sender Empfänger Akku 6V Akkuanschluss: TAM Gold-Buchse TAM Gold-Stecker Laden Hochflex. Litze 1,5mm²... -
Seite 15: Rc-Einbau
Montageanleitung Fischkutter ELCANO No. 1201 RC-Einbau 1. Platzieren Sie die RC-Komponenten wie Fahrtregler und Antriebsakku im Rumpf. 2. Setzen Sie das Modell zum genauen Austrimmen der RC-Komponenten ins Wasser (siehe Seite 6). Die Akku- und Reglerposition im Rumpf markieren, damit bei einem Wechsel wieder in der gleichen Lage eingebaut werden kann. -
Seite 16: Motor- Und Akkuanschluß
Montageanleitung Fischkutter ELCANO No. 1201 Motor- und Akkuanschluß (s. Anschlußschema S. 10) Fahrbetrieb: Schalten Sie den Sender ein und stellen Sie dann die Verbindung zwischen dem Antriebsakku und dem Fahrtregler her. Dies kann entweder durch Verbindung der Steckkontakte oder durch einen Schalter geschehen, wie links beschrieben. -
Seite 17: Bildseite
Montageanleitung Fischkutter ELCANO No. 1201... -
Seite 18: Serviceadresse
„robbe Modellsport“ ist eingetragenes Markenzeichen der Modellbau Lindinger GmbH Irrtum, Druckfehler und technische Änderungen vorbehalten. Copyright 2018 Modellbau Lindinger 2018 Kopie und Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung. Service-Adresse Über Ihren Fachhändler oder: Modellbau Lindinger GmbH, Industriestraße 10, 4565 Inzersdorf im Kremstal service@robbe.com, +43(0)7582-81313-0 www.robbe.com...
