Bau- und Betriebsanleitung
Feuerlöschboot FLB-1
Ø 9
Ø 5
Ø 2
4.4
Ø 10
Ø 1,5
Ø 1,5
Ø 1
11
1091

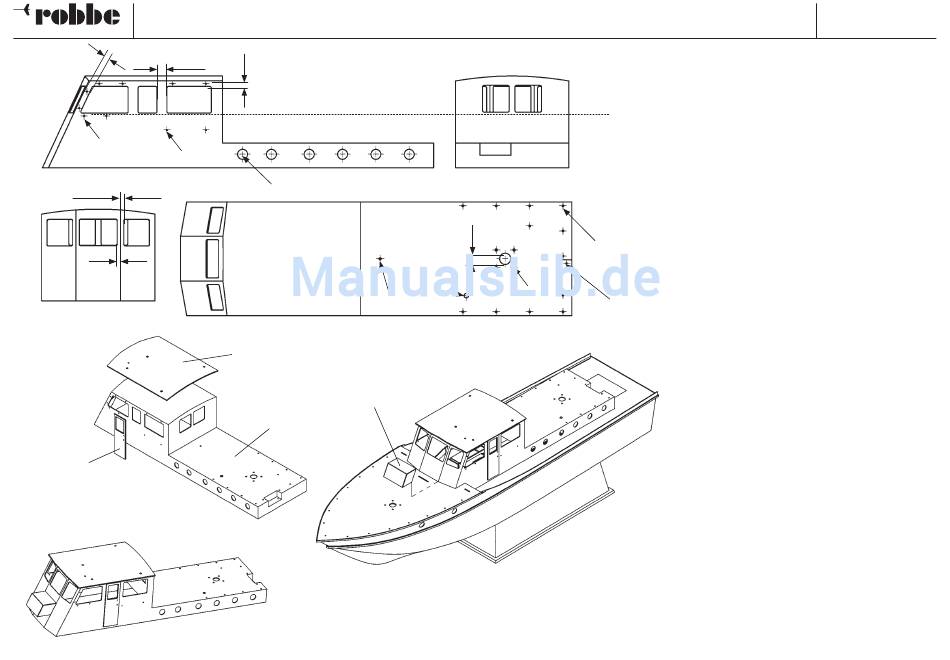

Baustufe 4, der Aufbau
Nr.
Bezeichnung, Maße in mm
4.1
Aufbau, Tzt
4.2
Tür, Fr
4.3
Dach, Fr
4.4
Gerätekiste, Tzt
- Alle Löcher im Aufbau 4.1 nach Markierungen und
Maßangaben (in mm) bohren.
- Die nicht bemaßten Bohrungen in den Seitenwän-
den: 1 mm
- Die nicht bemaßten Bohrungen auf der Monitorplatt-
form: 1,5 mm
- Hinweis: Wahlweise können die Fensteraufkleber
als Dekor oder als Fenstermasken verwendet wer-
den.
- Zum Ausarbeiten der Scheiben die Fenstermasken
aus dem Dekorbogen austrennen und nach Maßan-
gaben aufkleben. Darauf achten, dass die Fensterli-
nien jeweils unten bündig verlaufen. Heckscheiben-
Masken vermitteln.
- Scheibenöffnungen ausarbeiten.
- Die beiden Türen 4.2 aufkleben. Die Bohrungen für
die Türgriffe befinden sich jeweils hinten.
- Das Dach 4.3 so aufkleben, dass die Hinterkante
bündig mit der Kante des Aufbaus abschließt. An
den Seiten das Dach vermitteln und bis zum Aus-
härten des Klebstoffs mit Klebeband fixieren. Aufbau
nach den Löchern im Dach durchbohren.
- Die tiefgezogenen Gerätekiste 4.4 austrennen.
- Deck im Bereich der Kiste sowie die Deckskanten
mit Tesafilm abkleben.
- Aufbau auf den Rumpf setzen. Gerätekiste an Auf-
bau und Monitordeck anpassen.
- Die Gerätekiste ausrichten und am Aufbau anpunk-
ten.
- Aufbau abnehmen, Gerätekiste von innen nachkle-
ben.
No.
Stück
1
2
1
1
