2.17
2.15
2.18
Bau- und Betriebsanleitung
Feuerlöschboot FLB-1
2.11
2.12
2.10
2.16
2.7
2.13
Nr.
Bezeichnung, Maße in mm
2.10
Ruderhebel
2.11
Stellring, Ø 3 x Ø 7 x 5
2.12
Schraube M 3 x 8
2.13
Servo
2.14
Servohebel
2.15
Rudergestänge, Ø 2 nach Zeichnung
2.16
Kontermutter M 2
2.17
Gabelkopf
2.18
Klips

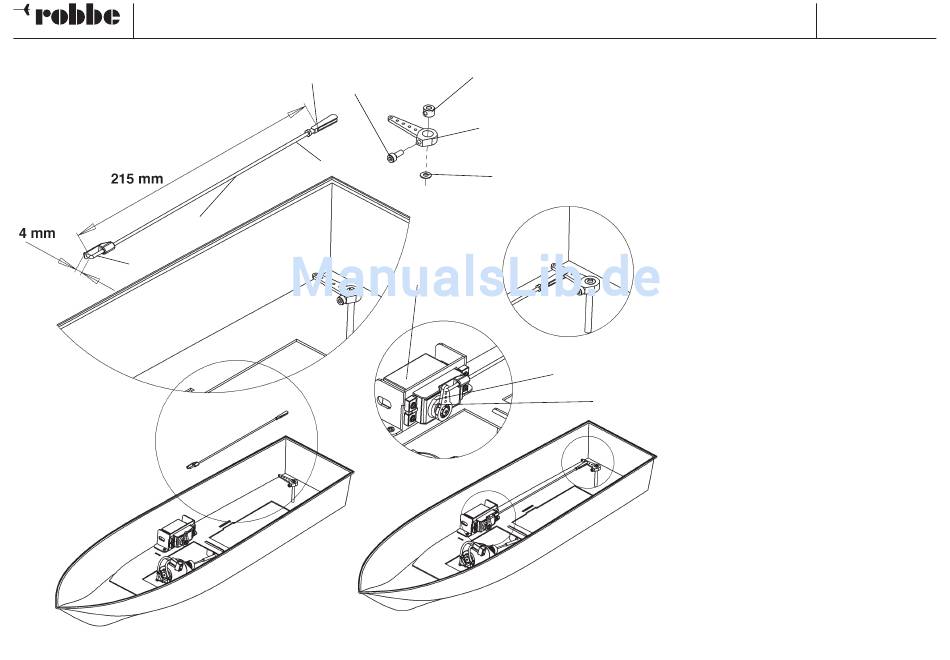

- Ruder und Schiffswelle ausbauen. Stevenrohr mit ei-
ner Fettfüllung versehen und Welle wieder einbauen.
Ebenso die Ruderwelle vor dem endgültigen Einbau
leicht einfetten.
- Die zweite Unterlegscheibe 2.7 auf die Ruderwelle
schieben.
- Ruderhebel 2.10 - 2.12 aufstecken. Ruder von unten
leicht andrücken und Schraube 2.12 festziehen.
- Das Servo 2.13 in Neutralstellung bringen. Beschnit-
tenen Servohebel 2.14 auf 2 mm aufbohren und auf
dem Servo montieren.
- Servo in der Servohalterung verschrauben, Halte-
Ø 2 mm
rung auf der Bodenplatte endgültig montieren.
2.14
- Rudergestänge aus dem MS-Draht 2.15 sowie den
Teilen 2.16 - 2.18 anfertigen und im Servohebel so-
wie im Ruderhebel einhängen.
No.
1091
Stück
1
1
1
1, n.e
1, n.e.
1
1
1
1
