9.22
9.28 - 9.30
Bau- und Betriebsanleitung
Feuerlöschboot FLB-1
9.23
9.27
9.31
9.32
9.25
1091
Nr.
Bezeichnung, Maße in mm
9.27
Y-Stück
9.28
Pumpe
9.29
Entstörsatz
9.30
Motor-Anschlußkabel
9.31
Verbindungsschlauch, Ø 3,5 x Ø 5,5
9.32
Ansaugschlauch, Ø 3,5 x Ø 5,5

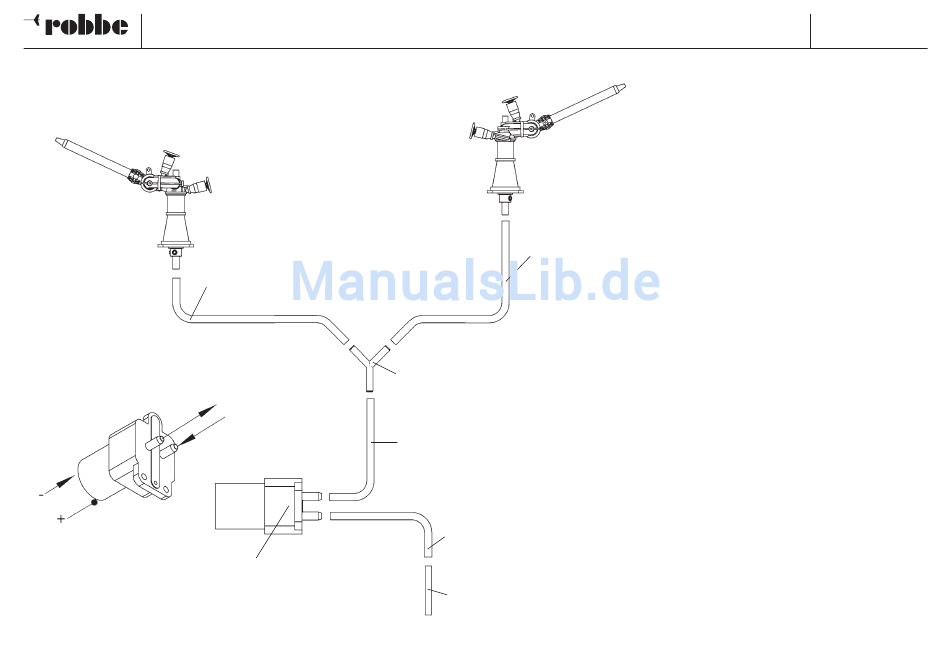

- Die Schläuche 9.22 und 9.23 mit dem Y-Stück 9.27
verbinden.
- Den Motor der Pumpe 9.28 mit Entstörsatz 9.29 ent-
stören, Motor-Anschlußkabel 9.30 anlöten.
- Die Schläuche 9.31 und 9.32 mit Überlänge zuschnei-
den und auf die Stutzen der Pumpe schieben.
- Pumpe im Rumpf platzieren. Schläuche genau ab-
längen und auf das Y-Stück 9.27 bzw. auf das An-
saugrohr 9.25 schieben.
No.
Stück
1
1, n.e.
1, n.e.
1, n.e.
1
1
