ROBBE Feuerlöschboot FLB-1 Bau- Und Betriebsanleitung Seite 18

Ø 1 mm
7.14
7.14
Bau- und Betriebs­anleitung
Feuerlös­chboot FLB-1
5.12, 5.13
Ø 1 mm
7.14a
7.15
7.16
7.17
1
1091
Nr. Bezeichnung, Maße in mm
7.14 Relingszug links, Ø 1 MS-Draht
nach Zeichnung
7.14a Bügel, Ø 1 MS-Draht
nach Zeichnung
7.15 Relingszug rechts, Ø 1 MS-Draht
nach Zeichnung
7.16 Relingszug rechts, Ø 1 MS-Draht
nach Zeichnung
7.17 Handlauf, Ø 1 MS-Draht
nach Zeichnung

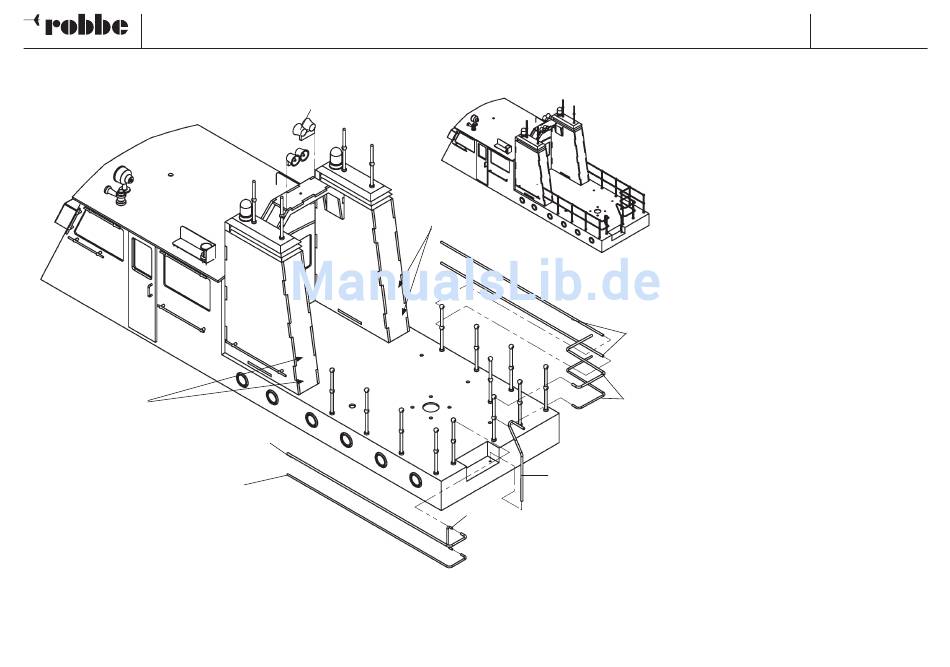

- Alle Relingszüge und Relingsteile 7.14 - 7.17 nach
Zeichnungen anfertigen.
- Relingstützen auf die Relingszüge fädeln.
- Ø 1 mm Bohrungen in den Schornsteinen ausmes-
sen, Löcher bohren.
- Gesamte Reling aufstecken, ausrichten und Züge
und Stützen miteinander verlöten. Bügel und Hand-
lauf anlöten. Achtung: Es muss kurz aber heiß gelö-
tet werden, um den Kunststoff und den Lack nicht zu
beschädigen.
- Die Reling wird nach der Lackierung endgültig auf
dem Aufbau verklebt.
- Die vorbereiteten Lautsprechereinheiten auf die
Radarbrücke kleben.
No.
Stück
2
1
2
2
1
