MultiMAXX HS

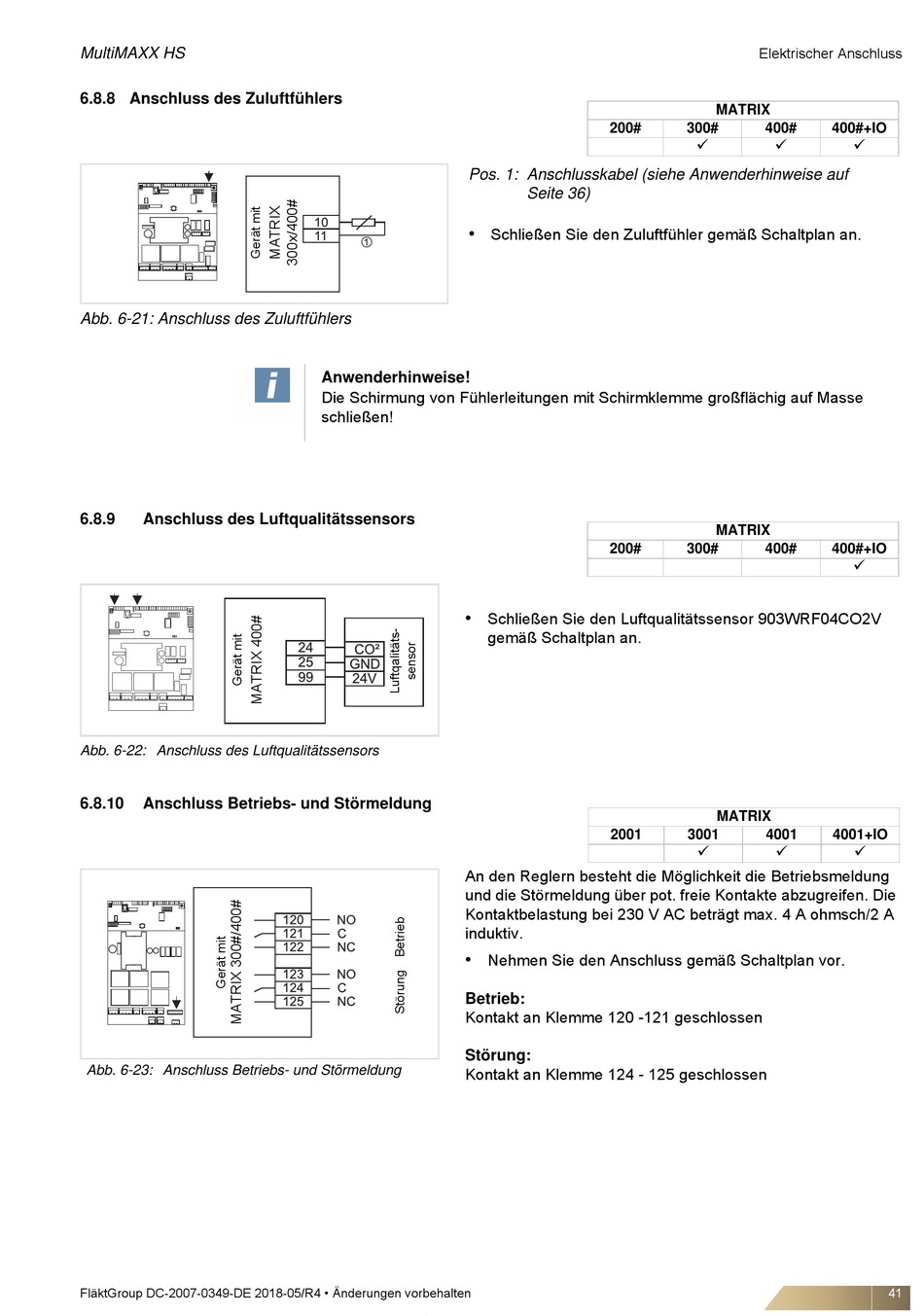

6.8.8 Anschluss des Zuluftfühlers
Abb. 6-21: Anschluss des Zuluftfühlers
6.8.9 Anschluss des Luftqualitätssensors
Abb. 6-22: Anschluss des Luftqualitätssensors
6.8.10 Anschluss Betriebs- und Störmeldung
Abb. 6-23: Anschluss Betriebs- und Störmeldung
FläktGroup DC-2007-0349-DE 2018-05/R4 • Änderungen vorbehalten
Pos. 1: Anschlusskabel (siehe Anwenderhinweise auf
•
Schließen Sie den Zuluftfühler gemäß Schaltplan an.
Anwenderhinweise!
Die Schirmung von Fühlerleitungen mit Schirmklemme großflächig auf Masse
schließen!
•
Schließen Sie den Luftqualitätssensor 903WRF04CO2V
gemäß Schaltplan an.
An den Reglern besteht die Möglichkeit die Betriebsmeldung
und die Störmeldung über pot. freie Kontakte abzugreifen. Die
Kontaktbelastung bei 230 V AC beträgt max. 4 A ohmsch/2 A
induktiv.
•
Nehmen Sie den Anschluss gemäß Schaltplan vor.
Betrieb:
Kontakt an Klemme 120 -121 geschlossen
Störung:
Kontakt an Klemme 124 - 125 geschlossen
200# 300#

Seite 36)
200# 300#
2001 3001

Elektrischer Anschluss
MATRIX
400# 400#+IO
 
MATRIX
400# 400#+IO

MATRIX
4001 4001+IO
 
41
