MultiMAXX HS
4.3

Wandmontage

FläktGroup DC-2007-0349-DE 2018-05/R4 • Änderungen vorbehalten
Geräteabstand bei Deckenmontage (siehe Abb. 4-2)
Um eine günstige Flächenabdeckung des Aufenthaltsbereiches zu erreichen,
empfehlen wir folgende Geräteabstände:

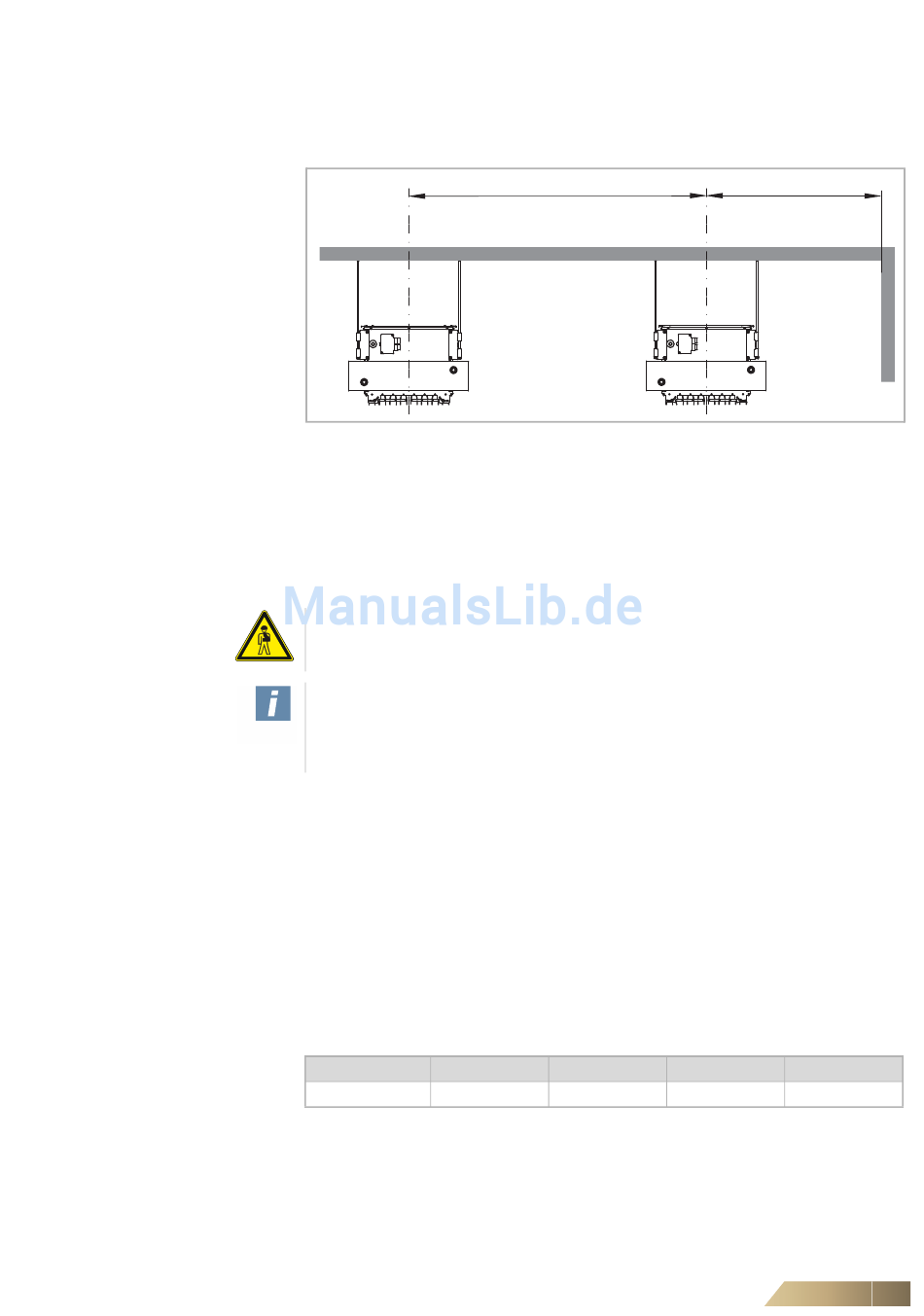

Abb. 4-2: Geräteabstände bei Deckenmontage
Deckenmontage des Umluftgerätes mit Aufhängung „Decke" (ZH#.560#) siehe
Abb. 4-7 und des Mischluftgerätes siehe Abb. 4-8.
Zu beachten sind: Mindesthöhe, Luftstrahl-Ausblasrichtung, Geräteabstand (unterein-
ander) und Mindestwandabstand (siehe Abb. 4-3).
Personenschaden!
Die Mindestmontagehöhe über dem Fußboden beträgt 2,7 m.
Anwenderhinweise!
Aus heiztechnischen Gründen sollten die Luftbehandlungsgeräte in Wandmontage
nicht zu hoch montiert werden, damit auch in Bodennähe die Durchmischung der
Luft gewährleistet wird.
Luftstrahl-Ausblasrichtung
Die Ausblasrichtung ist so einzustellen, dass es im Aufenthaltsbereich nicht zu Zug-
erscheinungen kommt. Der primäre Luftstrahl darf nicht gegen eine Wand, einen Trä-
ger, Kräne, Regale, Ständer oder ähnliche Hindernisse gerichtet sein!
Empfohlene Geräteabstände bei Wandmontage (siehe Abb. 4-3)
Die Geräteabstände sind vom Wärmebedarf, der Geräteanzahl und deren Anordnung
abhängig.
Mindestwandabstand A (siehe Abb. 4-3)
Der Mindestwandabstand ist für die Ansaugung einer ausreichenden Luftmenge und
Wahrung eines freien Servicezugangs erforderlich.
Baugröße
Abstand A (mm) 300
6 bis 12 m
1 2
300
Montage
3 bis 6 m
3 4
400 400
