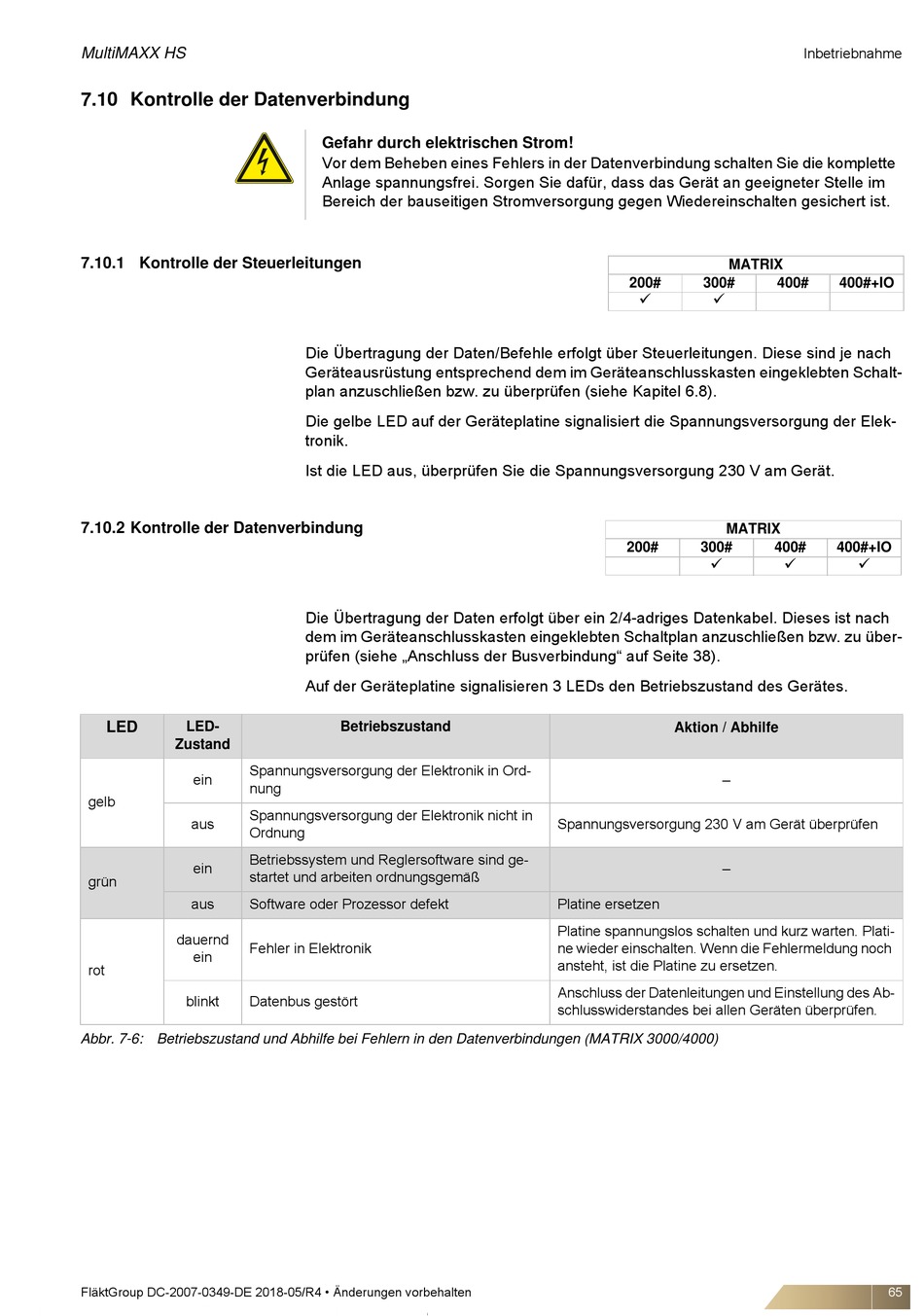

7.10 Kontrolle der Datenverbindung

7.10.1 Kontrolle der Steuerleitungen

7.10.2 Kontrolle der Datenverbindung
LED LED-
Zustand
Spannungsversorgung der Elektronik in Ord-
ein
nung
gelb
Spannungsversorgung der Elektronik nicht in
aus
Ordnung
Betriebssystem und Reglersoftware sind ge-
ein
startet und arbeiten ordnungsgemäß
grün
aus Software oder Prozessor defekt
dauernd
Fehler in Elektronik
ein
rot
blinkt Datenbus gestört
Abbr. 7-6: Betriebszustand und Abhilfe bei Fehlern in den Datenverbindungen (MATRIX 3000/4000)
FläktGroup DC-2007-0349-DE 2018-05/R4 • Änderungen vorbehalten
Gefahr durch elektrischen Strom!
Vor dem Beheben eines Fehlers in der Datenverbindung schalten Sie die komplette
Anlage spannungsfrei. Sorgen Sie dafür, dass das Gerät an geeigneter Stelle im
Bereich der bauseitigen Stromversorgung gegen Wiedereinschalten gesichert ist.
Die Übertragung der Daten/Befehle erfolgt über Steuerleitungen. Diese sind je nach
Geräteausrüstung entsprechend dem im Geräteanschlusskasten eingeklebten Schalt-
plan anzuschließen bzw. zu überprüfen (siehe Kapitel 6.8).
Die gelbe LED auf der Geräteplatine signalisiert die Spannungsversorgung der Elek-
tronik.
Ist die LED aus, überprüfen Sie die Spannungsversorgung 230 V am Gerät.
Die Übertragung der Daten erfolgt über ein 2/4-adriges Datenkabel. Dieses ist nach
dem im Geräteanschlusskasten eingeklebten Schaltplan anzuschließen bzw. zu über-
prüfen (siehe „Anschluss der Busverbindung" auf Seite 38).
Auf der Geräteplatine signalisieren 3 LEDs den Betriebszustand des Gerätes.
Betriebszustand
MATRIX
200# 300#
 
MATRIX
200# 300#

Aktion / Abhilfe
–
Spannungsversorgung 230 V am Gerät überprüfen
–
Platine ersetzen
Platine spannungslos schalten und kurz warten. Plati-
ne wieder einschalten. Wenn die Fehlermeldung noch
ansteht, ist die Platine zu ersetzen.
Anschluss der Datenleitungen und Einstellung des Ab-
schlusswiderstandes bei allen Geräten überprüfen.
Inbetriebnahme
400# 400#+IO
400# 400#+IO
 
