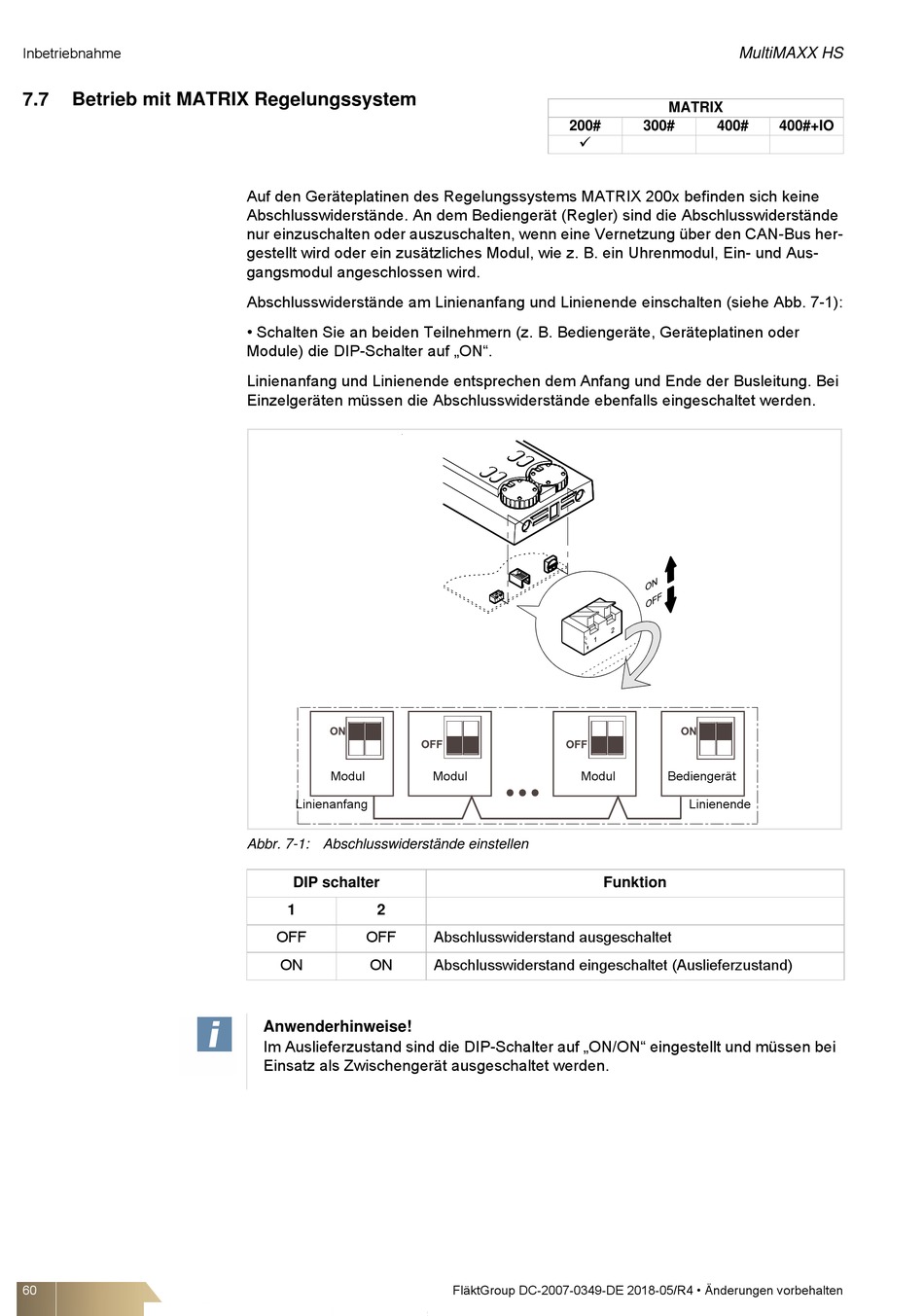

Inbetriebnahme
7.7

Betrieb mit MATRIX Regelungssystem

60
Auf den Geräteplatinen des Regelungssystems MATRIX 200x befinden sich keine
Abschlusswiderstände. An dem Bediengerät (Regler) sind die Abschlusswiderstände
nur einzuschalten oder auszuschalten, wenn eine Vernetzung über den CAN-Bus her-
gestellt wird oder ein zusätzliches Modul, wie z. B. ein Uhrenmodul, Ein- und Aus-
gangsmodul angeschlossen wird.
Abschlusswiderstände am Linienanfang und Linienende einschalten (siehe Abb. 7-1):
• Schalten Sie an beiden Teilnehmern (z. B. Bediengeräte, Geräteplatinen oder
Module) die DIP-Schalter auf „ON".
Linienanfang und Linienende entsprechen dem Anfang und Ende der Busleitung. Bei
Einzelgeräten müssen die Abschlusswiderstände ebenfalls eingeschaltet werden.
Modul
Linienanfang
Abbr. 7-1: Abschlusswiderstände einstellen
DIP schalter
1 2
OFF OFF
ON ON
Anwenderhinweise!
Im Auslieferzustand sind die DIP-Schalter auf „ON/ON" eingestellt und müssen bei
Einsatz als Zwischengerät ausgeschaltet werden.
200#

Modul Modul
Funktion
Abschlusswiderstand ausgeschaltet
Abschlusswiderstand eingeschaltet (Auslieferzustand)
FläktGroup DC-2007-0349-DE 2018-05/R4 • Änderungen vorbehalten
MultiMAXX HS
MATRIX
300# 400# 400#+IO
Bediengerät
Linienende
