MultiMAXX HS
6.6.6 Reglertypen MATRIX 4004 und MATRIX 4004+IO
4004

– Netzanschluss
– Stellantrieb Mischluftklappe
– Anschluss Bediengerät
– Anschluss weiterer Geräte mit MATRIX 300#/400#
– Vorlauffühler
– externer Raumfühler
– Außenfühler
– Zuluftfühler
– Betriebs- und Störmeldeausgänge
– externer Steuereingang
– externer Ablüfter

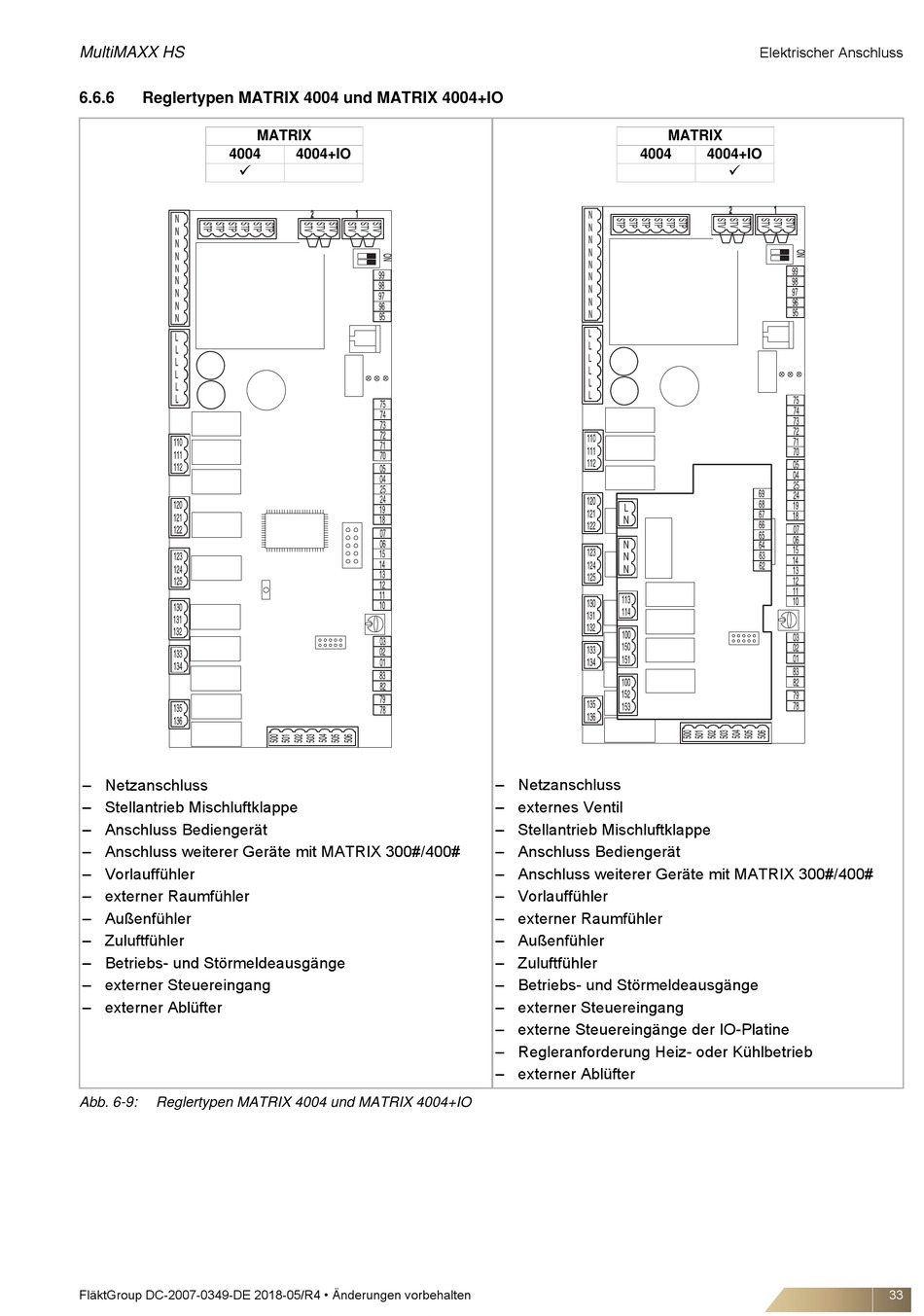

Abb. 6-9: Reglertypen MATRIX 4004 und MATRIX 4004+IO
FläktGroup DC-2007-0349-DE 2018-05/R4 • Änderungen vorbehalten
MATRIX
4004+IO
MATRIX
4004
– Netzanschluss
– externes Ventil
– Stellantrieb Mischluftklappe
– Anschluss Bediengerät
– Anschluss weiterer Geräte mit MATRIX 300#/400#
– Vorlauffühler
– externer Raumfühler
– Außenfühler
– Zuluftfühler
– Betriebs- und Störmeldeausgänge
– externer Steuereingang
– externe Steuereingänge der IO-Platine
– Regleranforderung Heiz- oder Kühlbetrieb
– externer Ablüfter
Elektrischer Anschluss
4004+IO

