Elektrischer Anschluss

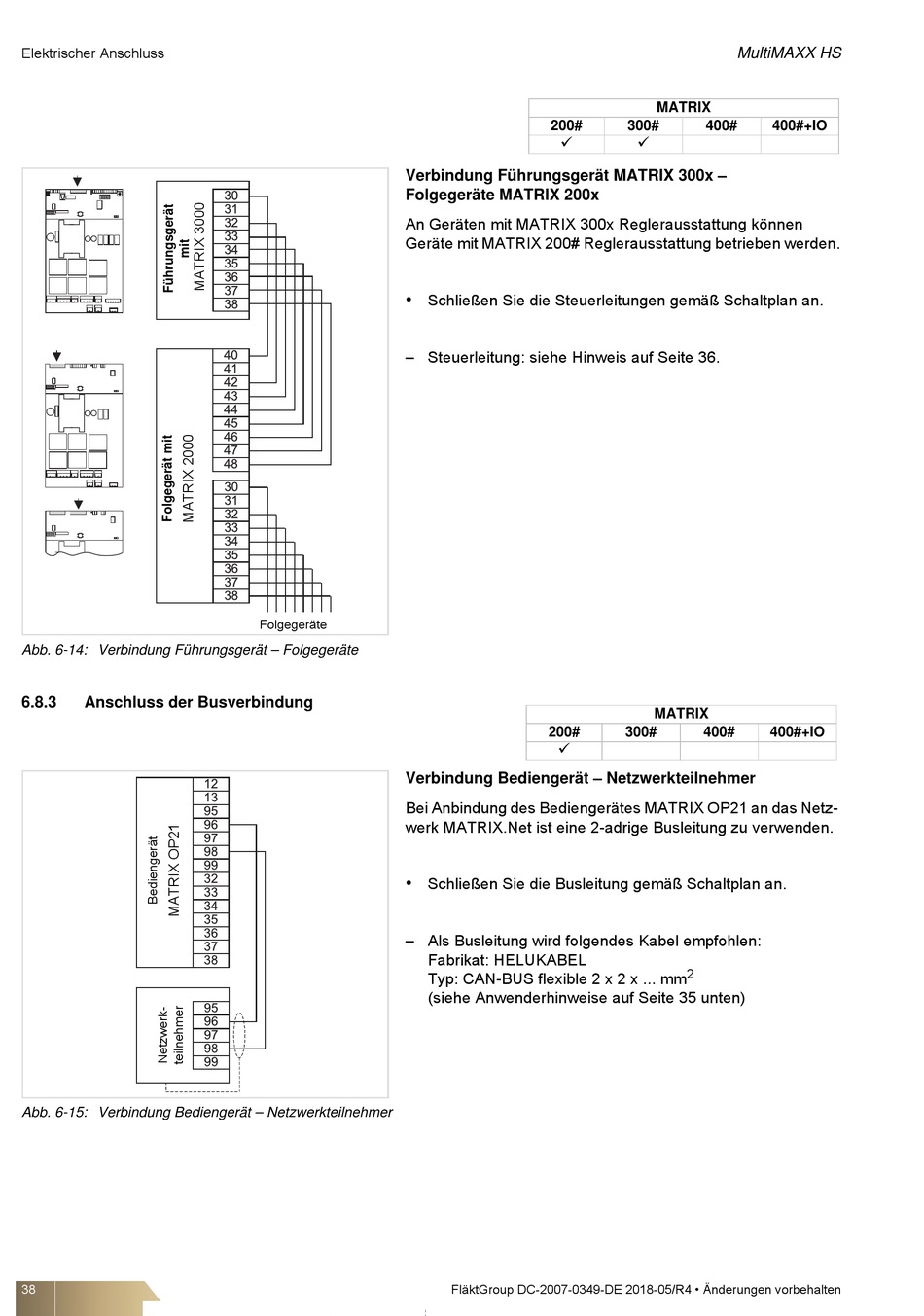

Abb. 6-14: Verbindung Führungsgerät – Folgegeräte
6.8.3

Anschluss der Busverbindung

Abb. 6-15: Verbindung Bediengerät – Netzwerkteilnehmer
38
Verbindung Führungsgerät MATRIX 300x –
Folgegeräte MATRIX 200x
An Geräten mit MATRIX 300x Reglerausstattung können
Geräte mit MATRIX 200# Reglerausstattung betrieben werden.
•
Schließen Sie die Steuerleitungen gemäß Schaltplan an.
– Steuerleitung: siehe Hinweis auf Seite 36.
Folgegeräte
Verbindung Bediengerät – Netzwerkteilnehmer
Bei Anbindung des Bediengerätes MATRIX OP21 an das Netz-
werk MATRIX.Net ist eine 2-adrige Busleitung zu verwenden.
•
Schließen Sie die Busleitung gemäß Schaltplan an.
– Als Busleitung wird folgendes Kabel empfohlen:
Fabrikat: HELUKABEL
Typ: CAN-BUS flexible 2 x 2 x ... mm
(siehe Anwenderhinweise auf Seite 35 unten)
