Montage
4.4

Sicherheitsabstand

20

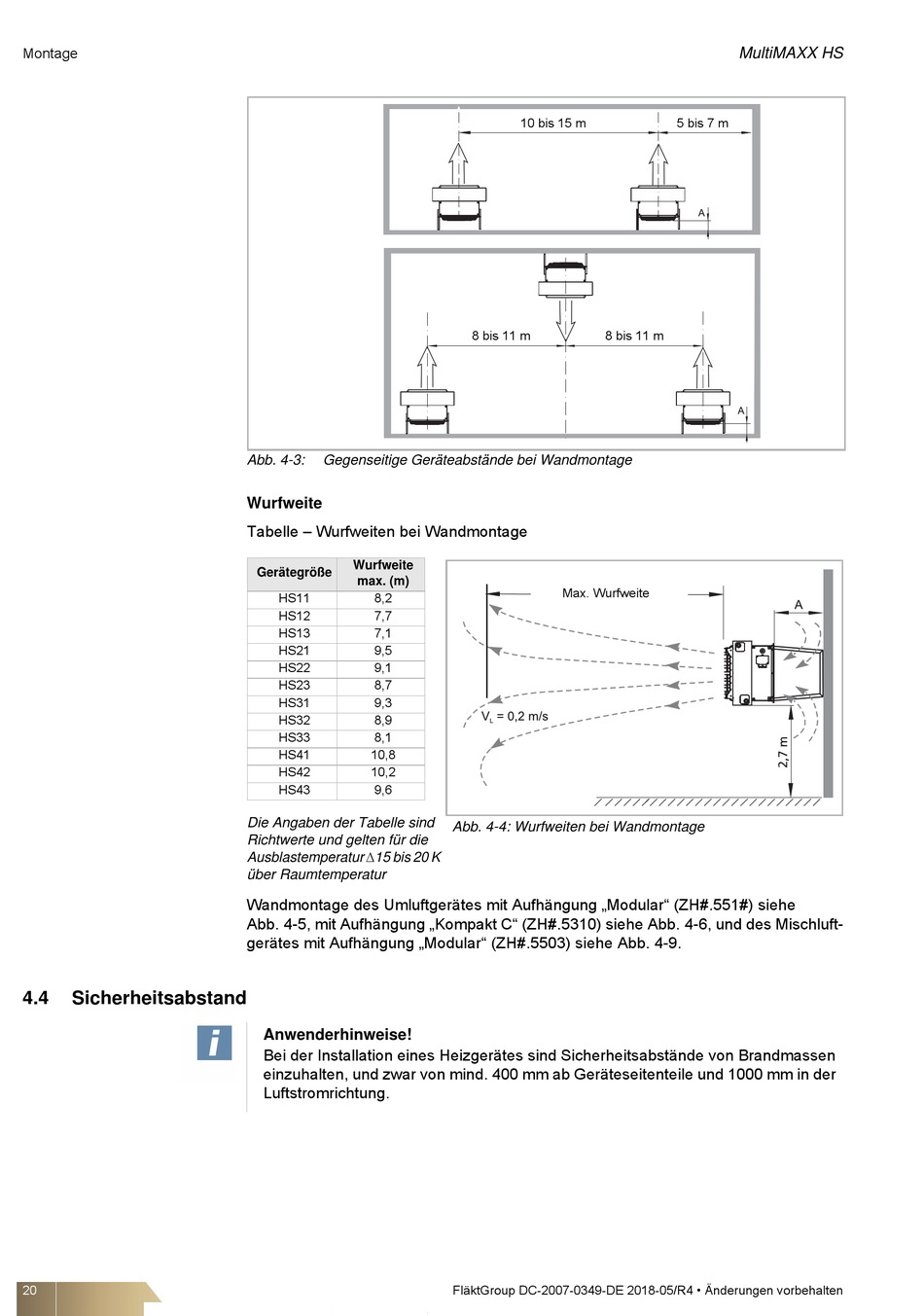

Abb. 4-3: Gegenseitige Geräteabstände bei Wandmontage
Wurfweite
Tabelle – Wurfweiten bei Wandmontage
Wurfweite
Gerätegröße
max. (m)
HS11 8,2
HS12 7,7
HS13 7,1
HS21 9,5
HS22 9,1
HS23 8,7
HS31 9,3
HS32 8,9
HS33 8,1
HS41 10,8
HS42 10,2
HS43 9,6
Die Angaben der Tabelle sind
Richtwerte und gelten für die
Ausblastemperatur 15 bis 20 K
über Raumtemperatur
Wandmontage des Umluftgerätes mit Aufhängung „Modular" (ZH#.551#) siehe
Abb. 4-5, mit Aufhängung „Kompakt C" (ZH#.5310) siehe Abb. 4-6, und des Mischluft-
gerätes mit Aufhängung „Modular" (ZH#.5503) siehe Abb. 4-9.
Anwenderhinweise!
Bei der Installation eines Heizgerätes sind Sicherheitsabstände von Brandmassen
einzuhalten, und zwar von mind. 400 mm ab Geräteseitenteile und 1000 mm in der
Luftstromrichtung.
10 bis 15 m
8 bis 11 m 8 bis 11 m
Max. Wurfweite
Abb. 4-4: Wurfweiten bei Wandmontage
FläktGroup DC-2007-0349-DE 2018-05/R4 • Änderungen vorbehalten
MultiMAXX HS
5 bis 7 m
