Elektrischer Anschluss

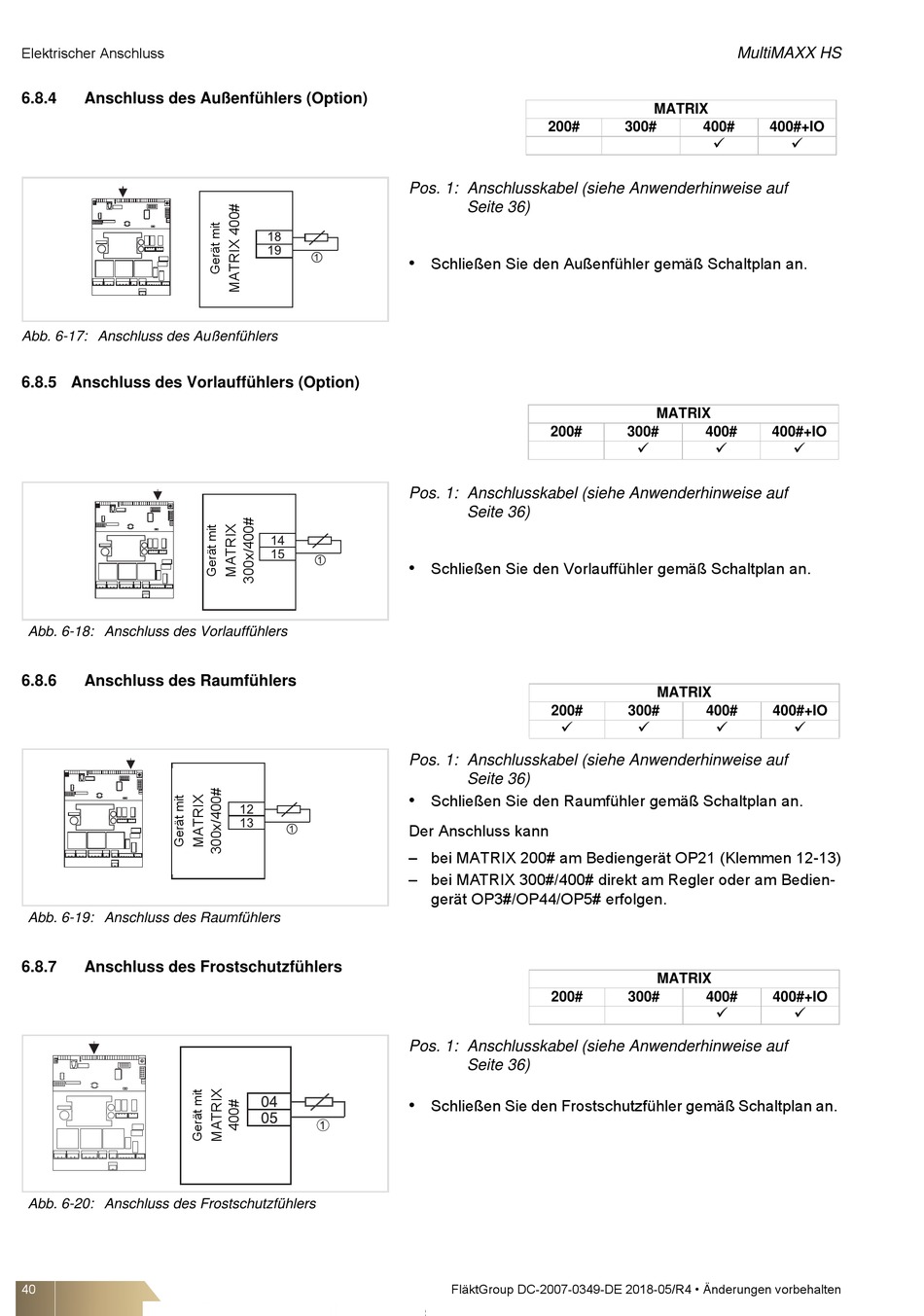

6.8.4 Anschluss des Außenfühlers (Option)
Abb. 6-17: Anschluss des Außenfühlers
6.8.5 Anschluss des Vorlauffühlers (Option)
Abb. 6-18: Anschluss des Vorlauffühlers
6.8.6 Anschluss des Raumfühlers
Abb. 6-19: Anschluss des Raumfühlers
6.8.7 Anschluss des Frostschutzfühlers
Abb. 6-20: Anschluss des Frostschutzfühlers
40
200#
Pos. 1: Anschlusskabel (siehe Anwenderhinweise auf
Seite 36)
•
Schließen Sie den Außenfühler gemäß Schaltplan an.
200#
Pos. 1: Anschlusskabel (siehe Anwenderhinweise auf
Seite 36)
•
Schließen Sie den Vorlauffühler gemäß Schaltplan an.
200#

Pos. 1: Anschlusskabel (siehe Anwenderhinweise auf
Seite 36)
•
Schließen Sie den Raumfühler gemäß Schaltplan an.
Der Anschluss kann
– bei MATRIX 200# am Bediengerät OP21 (Klemmen 12-13)
– bei MATRIX 300#/400# direkt am Regler oder am Bedien-
gerät OP3#/OP44/OP5# erfolgen.
200#
Pos. 1: Anschlusskabel (siehe Anwenderhinweise auf
Seite 36)
•
Schließen Sie den Frostschutzfühler gemäß Schaltplan an.
FläktGroup DC-2007-0349-DE 2018-05/R4 • Änderungen vorbehalten
MultiMAXX HS
MATRIX
300# 400# 400#+IO
 
MATRIX
300# 400# 400#+IO
  
MATRIX
300# 400# 400#+IO
  
MATRIX
300# 400# 400#+IO
 
