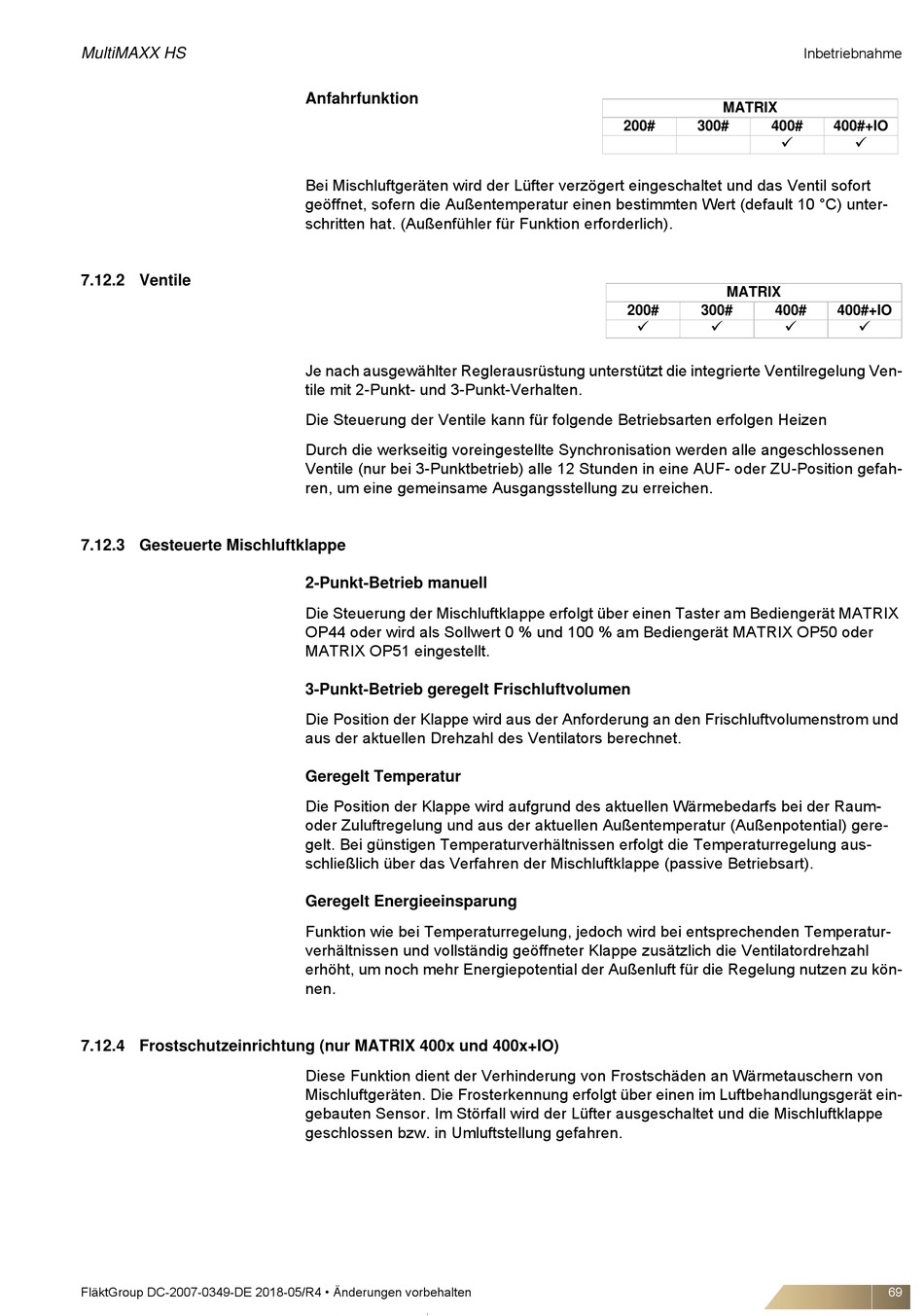

MultiMAXX HS
7.12.2 Ventile

7.12.3 Gesteuerte Mischluftklappe

7.12.4 Frostschutzeinrichtung (nur MATRIX 400x und 400x+IO)
FläktGroup DC-2007-0349-DE 2018-05/R4 • Änderungen vorbehalten
Anfahrfunktion
Bei Mischluftgeräten wird der Lüfter verzögert eingeschaltet und das Ventil sofort
geöffnet, sofern die Außentemperatur einen bestimmten Wert (default 10 °C) unter-
schritten hat. (Außenfühler für Funktion erforderlich).
Je nach ausgewählter Reglerausrüstung unterstützt die integrierte Ventilregelung Ven-
tile mit 2-Punkt- und 3-Punkt-Verhalten.
Die Steuerung der Ventile kann für folgende Betriebsarten erfolgen Heizen
Durch die werkseitig voreingestellte Synchronisation werden alle angeschlossenen
Ventile (nur bei 3-Punktbetrieb) alle 12 Stunden in eine AUF- oder ZU-Position gefah-
ren, um eine gemeinsame Ausgangsstellung zu erreichen.
2-Punkt-Betrieb manuell
Die Steuerung der Mischluftklappe erfolgt über einen Taster am Bediengerät MATRIX
OP44 oder wird als Sollwert 0 % und 100 % am Bediengerät MATRIX OP50 oder
MATRIX OP51 eingestellt.
3-Punkt-Betrieb geregelt Frischluftvolumen
Die Position der Klappe wird aus der Anforderung an den Frischluftvolumenstrom und
aus der aktuellen Drehzahl des Ventilators berechnet.
Geregelt Temperatur
Die Position der Klappe wird aufgrund des aktuellen Wärmebedarfs bei der Raum-
oder Zuluftregelung und aus der aktuellen Außentemperatur (Außenpotential) gere-
gelt. Bei günstigen Temperaturverhältnissen erfolgt die Temperaturregelung aus-
schließlich über das Verfahren der Mischluftklappe (passive Betriebsart).
Geregelt Energieeinsparung
Funktion wie bei Temperaturregelung, jedoch wird bei entsprechenden Temperatur-
verhältnissen und vollständig geöffneter Klappe zusätzlich die Ventilatordrehzahl
erhöht, um noch mehr Energiepotential der Außenluft für die Regelung nutzen zu kön-
nen.
Diese Funktion dient der Verhinderung von Frostschäden an Wärmetauschern von
Mischluftgeräten. Die Frosterkennung erfolgt über einen im Luftbehandlungsgerät ein-
gebauten Sensor. Im Störfall wird der Lüfter ausgeschaltet und die Mischluftklappe
geschlossen bzw. in Umluftstellung gefahren.
MATRIX
200# 300# 400#

MATRIX
200# 300# 400#
  
Inbetriebnahme
400#+IO

400#+IO

69
