MultiMAXX HS

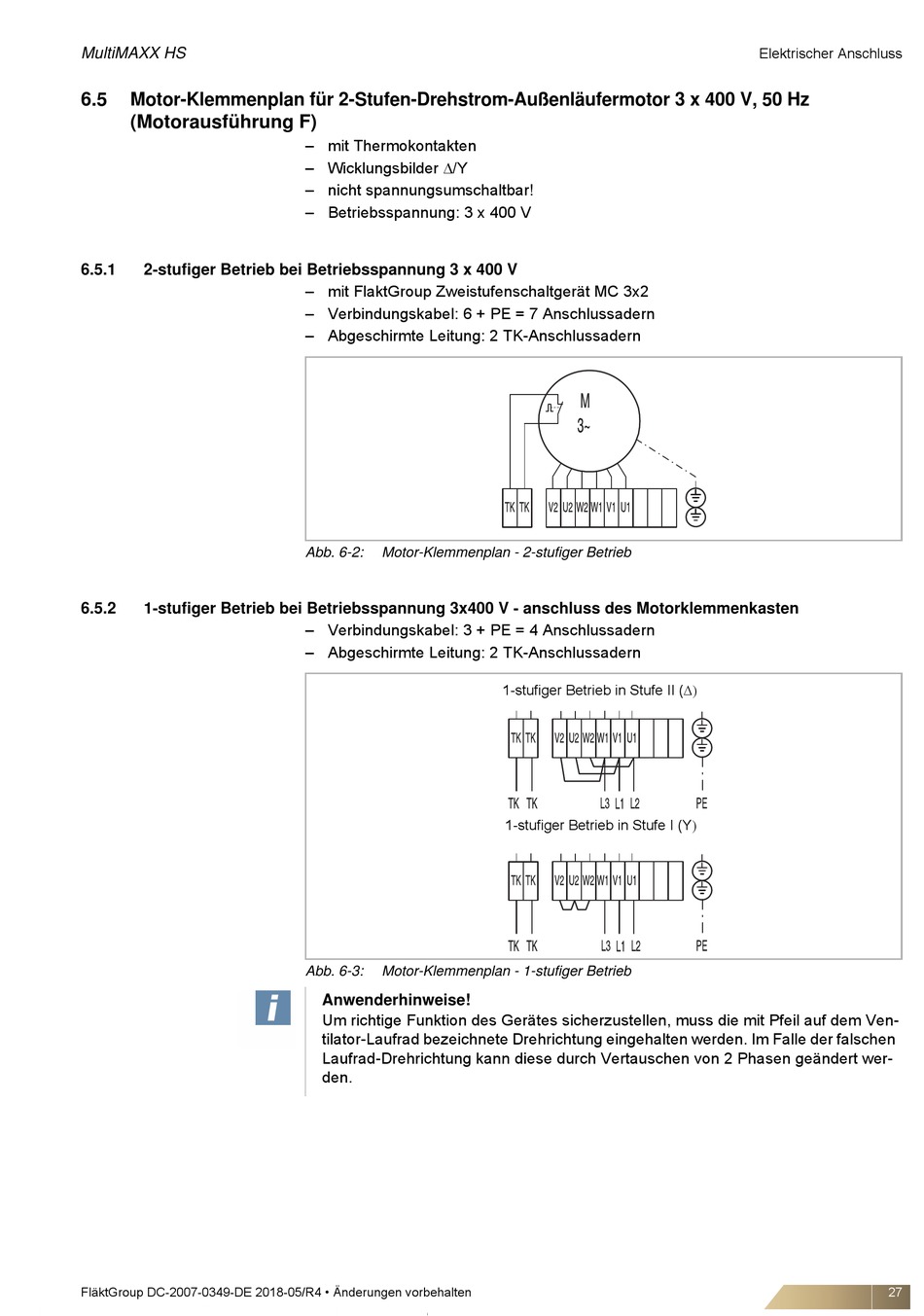

6.5 Motor-Klemmenplan für 2-Stufen-Drehstrom-Außenläufermotor 3 x 400 V, 50 Hz
(Motorausführung F)
6.5.1 2-stufiger Betrieb bei Betriebsspannung 3 x 400 V
6.5.2 1-stufiger Betrieb bei Betriebsspannung 3x400 V - anschluss des Motorklemmenkasten
FläktGroup DC-2007-0349-DE 2018-05/R4 • Änderungen vorbehalten
– mit Thermokontakten
– Wicklungsbilder /Y
– nicht spannungsumschaltbar!
– Betriebsspannung: 3 x 400 V
– mit FlaktGroup Zweistufenschaltgerät MC 3x2
– Verbindungskabel: 6 + PE = 7 Anschlussadern
– Abgeschirmte Leitung: 2 TK-Anschlussadern
Abb. 6-2: Motor-Klemmenplan - 2-stufiger Betrieb
– Verbindungskabel: 3 + PE = 4 Anschlussadern
– Abgeschirmte Leitung: 2 TK-Anschlussadern
Abb. 6-3: Motor-Klemmenplan - 1-stufiger Betrieb
Anwenderhinweise!
Um richtige Funktion des Gerätes sicherzustellen, muss die mit Pfeil auf dem Ven-
tilator-Laufrad bezeichnete Drehrichtung eingehalten werden. Im Falle der falschen
Laufrad-Drehrichtung kann diese durch Vertauschen von 2 Phasen geändert wer-
den.
1-stufiger Betrieb in Stufe II (
1-stufiger Betrieb in Stufe I (Y
Elektrischer Anschluss
