Elektrischer Anschluss

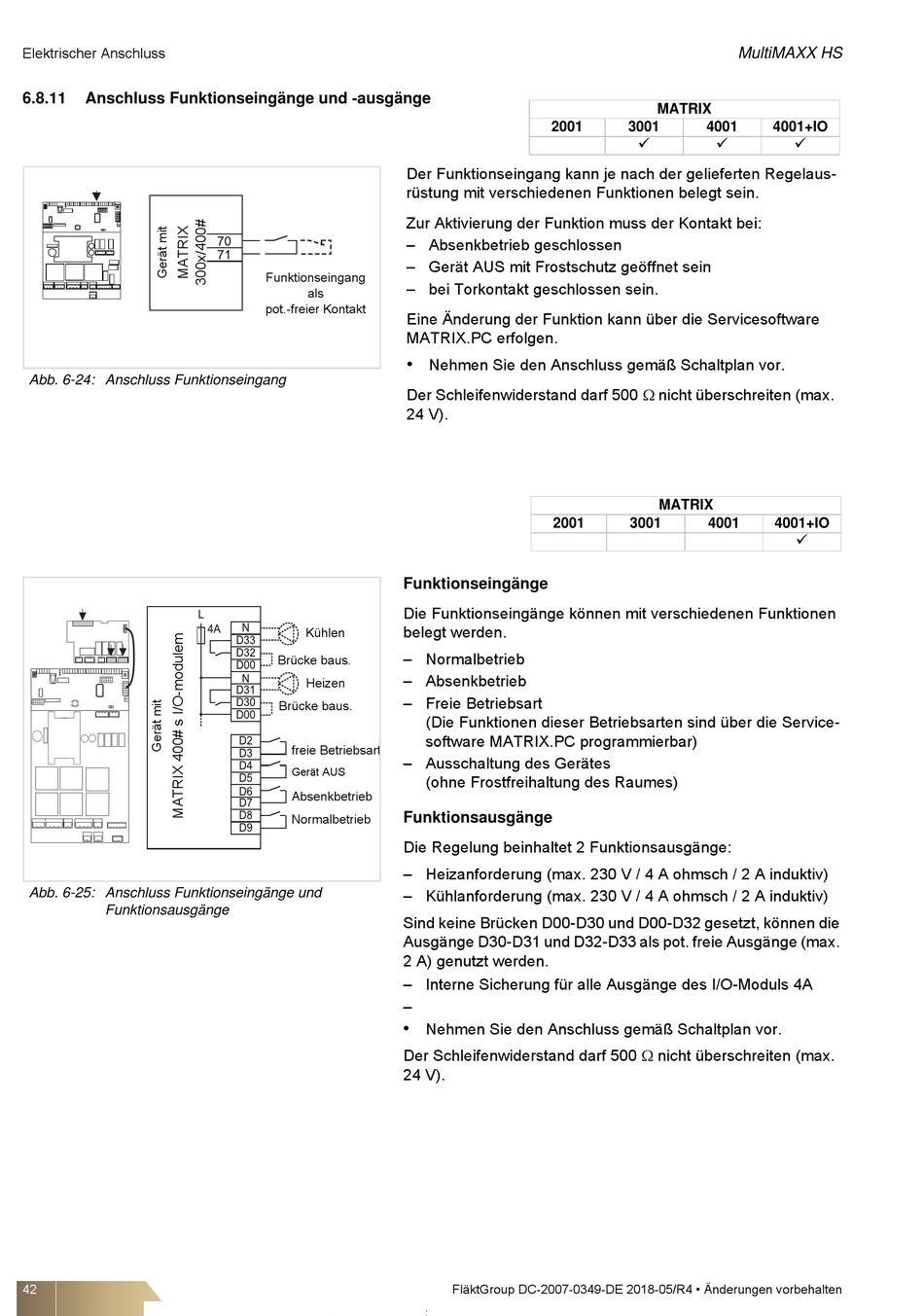

6.8.11 Anschluss Funktionseingänge und -ausgänge
Abb. 6-24: Anschluss Funktionseingang
Abb. 6-25: Anschluss Funktionseingänge und
Funktionsausgänge
42
Der Funktionseingang kann je nach der gelieferten Regelaus-
rüstung mit verschiedenen Funktionen belegt sein.
Zur Aktivierung der Funktion muss der Kontakt bei:
– Absenkbetrieb geschlossen
– Gerät AUS mit Frostschutz geöffnet sein
Funktionseingang
– bei Torkontakt geschlossen sein.
als
pot.-freier Kontakt
Eine Änderung der Funktion kann über die Servicesoftware
MATRIX.PC erfolgen.
•
Nehmen Sie den Anschluss gemäß Schaltplan vor.
Der Schleifenwiderstand darf 500  nicht überschreiten (max.
24 V).
Funktionseingänge
Die Funktionseingänge können mit verschiedenen Funktionen
belegt werden.
Kühlen
– Normalbetrieb
Brücke baus.
– Absenkbetrieb
Heizen
– Freie Betriebsart
Brücke baus.
(Die Funktionen dieser Betriebsarten sind über die Service-
software MATRIX.PC programmierbar)
freie Betriebsart
– Ausschaltung des Gerätes
Gerät AUS
(ohne Frostfreihaltung des Raumes)
Absenkbetrieb
Funktionsausgänge
Normalbetrieb
Die Regelung beinhaltet 2 Funktionsausgänge:
– Heizanforderung (max. 230 V / 4 A ohmsch / 2 A induktiv)
– Kühlanforderung (max. 230 V / 4 A ohmsch / 2 A induktiv)
Sind keine Brücken D00-D30 und D00-D32 gesetzt, können die
Ausgänge D30-D31 und D32-D33 als pot. freie Ausgänge (max.
2 A) genutzt werden.
– Interne Sicherung für alle Ausgänge des I/O-Moduls 4A
–
•
Nehmen Sie den Anschluss gemäß Schaltplan vor.
Der Schleifenwiderstand darf 500  nicht überschreiten (max.
24 V).
2001
2001
FläktGroup DC-2007-0349-DE 2018-05/R4 • Änderungen vorbehalten
MultiMAXX HS
MATRIX
3001 4001 4001+IO
  
MATRIX
3001 4001 4001+IO

