Montage

4 Montage
4.1 Tragfähigkeit des Montageorts
4.2

Deckenmontage

18
Anwenderhinweise!
Der Montageort muss für eine dauerhafte und schwingungsfreie Gewichtsauf-
nahme des Luftbehandlungsgerätes geeignet sein und gegebenebenfalls von
einem Statiker oder Architekten geprüft werden.
Zur Befestigung befinden sich an dem Ventilatormodul 2 mal 4 Muttern M8 – siehe
Abb. 2-2 a Abb. 2-3. Befestigungsmaterial ist den Aufhängungen beigefügt. Die
nicht verwendeten Einniet muttern M8 sind durch den Schrauben M8, welche zur
Befestigung des Gerätes zur Transportpalette dienen, zu verblenden.
Planen Sie ein: Aufhängehöhe, Geräteabstand und Mindestdeckenabstand. Die Mind-
estmontagehöhe über dem Fußboden beträgt 2,7 m.
Tabelle – Aufhängehöhe
für Deckenmontage
Wurfweite
Gerätegröße
max. (m)
HS11 11,5
HS12 9,8
HS13 9,0
HS21 14,0
HS22 13,0
HS23 12,0
HS31 13,0
HS32 12,0
HS33 11,0
HS41 14,5
HS42 13,0
HS43 12,0
Die Angaben der Tabelle sind
Richtwerte und gelten für die
Ausblastemperatur 15 bis 20 K
über Raumtemperatur
Anwenderhinweise!
Die maximale Aufhängehöhe für die Deckenmontage ändert sich in Abhängigkeit
von der Ausblastemperatur, niedrigeren Drehzahlstufen und geringeren Luftvolu-
menstrom durch Zubehör.
Mindestdeckenabstand A (siehe Abb. 4-1)
Der Mindestdeckenabstand ist für die Ansaugung einer ausreichenden Luftmenge und
Wahrung eines freien Servicezugangs erforderlich.
Baugröße
Abstand A (mm)

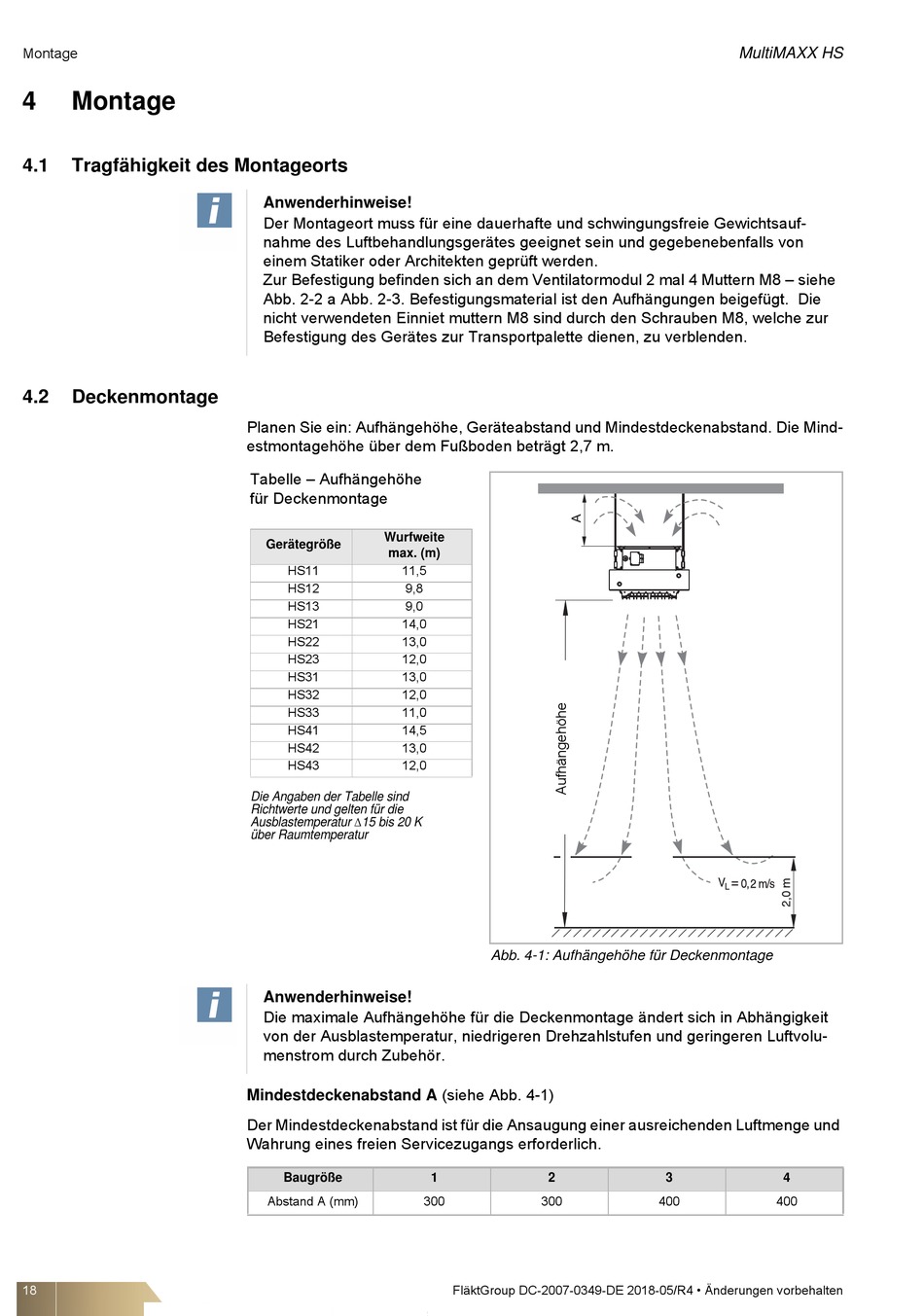

Abb. 4-1: Aufhängehöhe für Deckenmontage
1 2
300 300
FläktGroup DC-2007-0349-DE 2018-05/R4 • Änderungen vorbehalten
MultiMAXX HS
3 4
400 400
