Elektrischer Anschluss
6.6.5 Reglertypen MATRIX 4003 und MATRIX 4003+IO
2003 3003
– Netzanschluss
– Stellantrieb Mischluftklappe
– Anschluss Bediengerät
– Anschluss weiterer Geräte mit MATRIX 300#/400#
– Vorlauffühler
– externer Raumfühler
– Außenfühler
– Zuluftfühler
– Betriebs- und Störmeldeausgänge
– externer Steuereingang
– externer Ablüfter

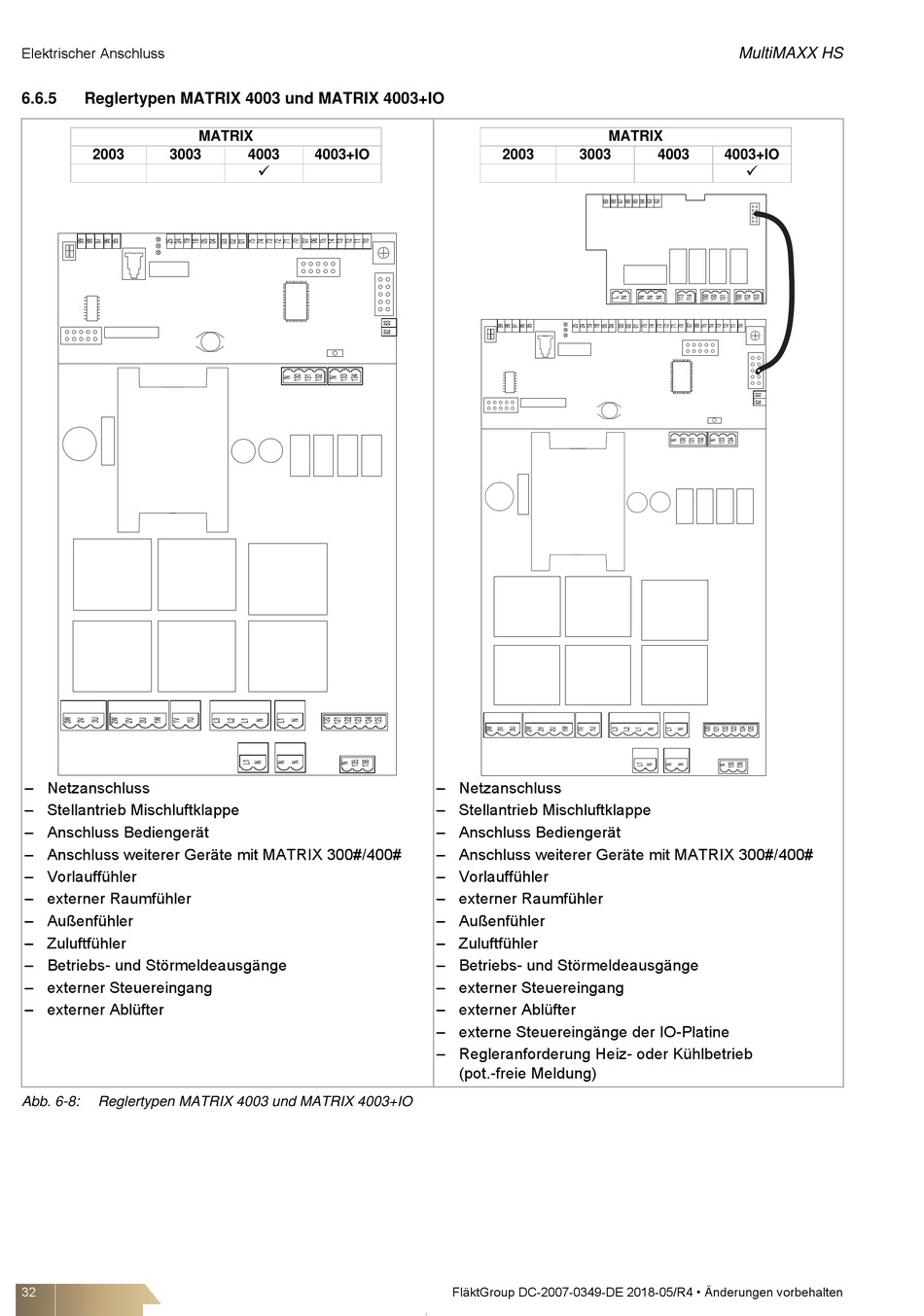

Abb. 6-8: Reglertypen MATRIX 4003 und MATRIX 4003+IO
32
MATRIX
4003 4003+IO

MATRIX
2003 3003
– Netzanschluss
– Stellantrieb Mischluftklappe
– Anschluss Bediengerät
– Anschluss weiterer Geräte mit MATRIX 300#/400#
– Vorlauffühler
– externer Raumfühler
– Außenfühler
– Zuluftfühler
– Betriebs- und Störmeldeausgänge
– externer Steuereingang
– externer Ablüfter
– externe Steuereingänge der IO-Platine
– Regleranforderung Heiz- oder Kühlbetrieb
(pot.-freie Meldung)
FläktGroup DC-2007-0349-DE 2018-05/R4 • Änderungen vorbehalten
MultiMAXX HS
4003 4003+IO

