MultiMAXX HS

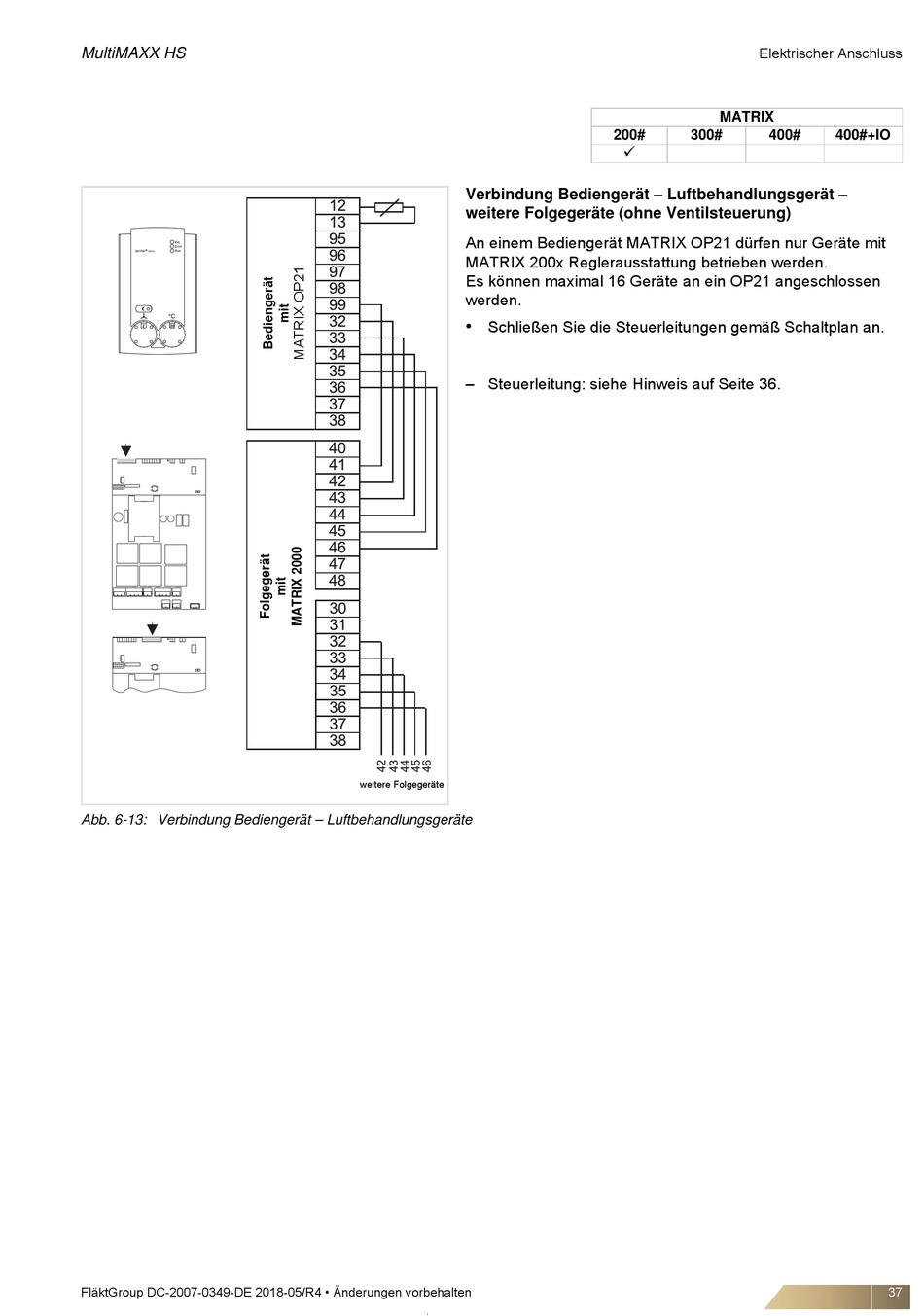

Abb. 6-13: Verbindung Bediengerät – Luftbehandlungsgeräte
FläktGroup DC-2007-0349-DE 2018-05/R4 • Änderungen vorbehalten
Verbindung Bediengerät – Luftbehandlungsgerät –
weitere Folgegeräte (ohne Ventilsteuerung)
An einem Bediengerät MATRIX OP21 dürfen nur Geräte mit
MATRIX 200x Reglerausstattung betrieben werden.
Es können maximal 16 Geräte an ein OP21 angeschlossen
werden.
•
Schließen Sie die Steuerleitungen gemäß Schaltplan an.
– Steuerleitung: siehe Hinweis auf Seite 36.
weitere Folgegeräte
Elektrischer Anschluss
MATRIX
200# 300# 400#

400#+IO
