MultiMAXX HS
6.7.1
Kabelanschluss am Bediengerätes
FläktGroup DC-2007-0349-DE 2018-05/R4 • Änderungen vorbehalten
Anwenderhinweise!
Hierbei ist zusätzlich ein Raumfühler erforderlich.
1
Bediengerät öffnen

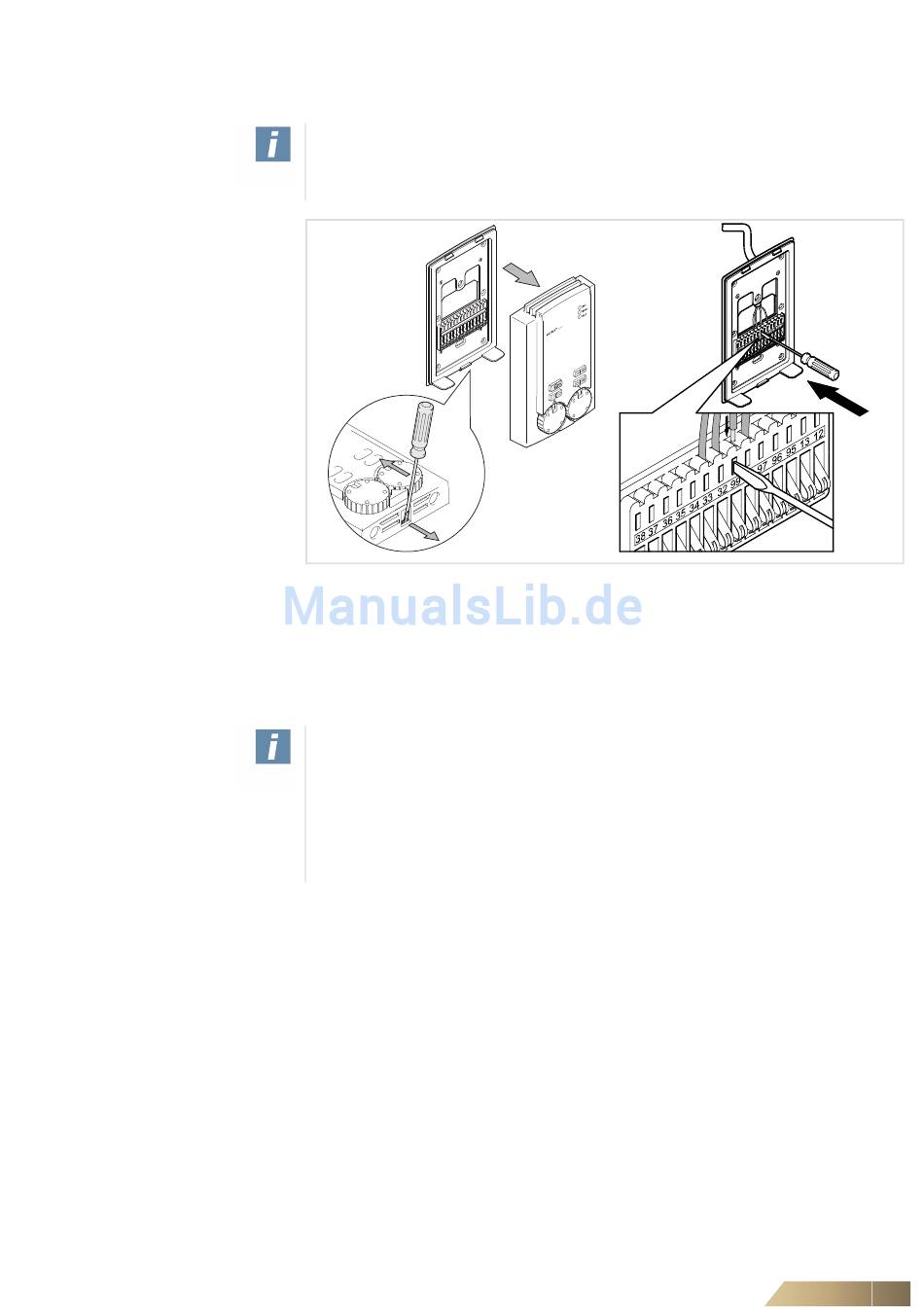

Abb. 6-11:
Pos. 1: Oberteil
Pos. 2: Montageplatte
•
Klippsen Sie an der Unterseite des Bediengerätes mit einem Schrauben-
dreher das Oberteil wie in Abb. 6-11 dargestellt aus und heben Sie das Oberteil
nach oben von der Montageplatte ab.
Anwenderhinweise!
Je nach MATRIX-Regelungssystem werden unterschiedliche Kabelarten mit unter-
schiedlicher Adernanzahl verwendet.
Die gerätespezifische Anschlussbelegung sowie Angaben zur Kabelart finden Sie
im Abschnitt „Elektrischer Anschluss mit MATRIX ab Seite 36 .
Verlegen Sie Klein- und Netzspannungskabel untereinander getrennt mit einem
Mindestabstand von 150 mm.
•
Ziehen Sie das Verbindungskabel zum Elektroschaltkasten des MultiMAXX durch
die Membrantüllen des Unterteils und die Anschlussöffnung der Montageplatte des
Bediengerätes (siehe Abb. 6-11) und schließen alle Adern an die Klemmen an.
•
Dazu lösen Sie zuerst die Klemme durch leichtes hereindrücken mit einem
geeigneten Schraubendreher (siehe Abb. 6-11) und führen die jeweilige Ader in die
vorgesehene Klemmenöffnung. Die federbelastete Klemme greift wieder, sobald
Sie den Schraubendreher entfernen.
2
Elektrischer Anschluss
35
