MultiMAXX HS
6.6.4 Reglertypen MATRIX 2003 und MATRIX 3003
2003 3003

– Netzanschluss
– Anschluss Bediengerät
– Anschluss weiterer Geräte mit MATRIX 200#
– externer Raumfühler

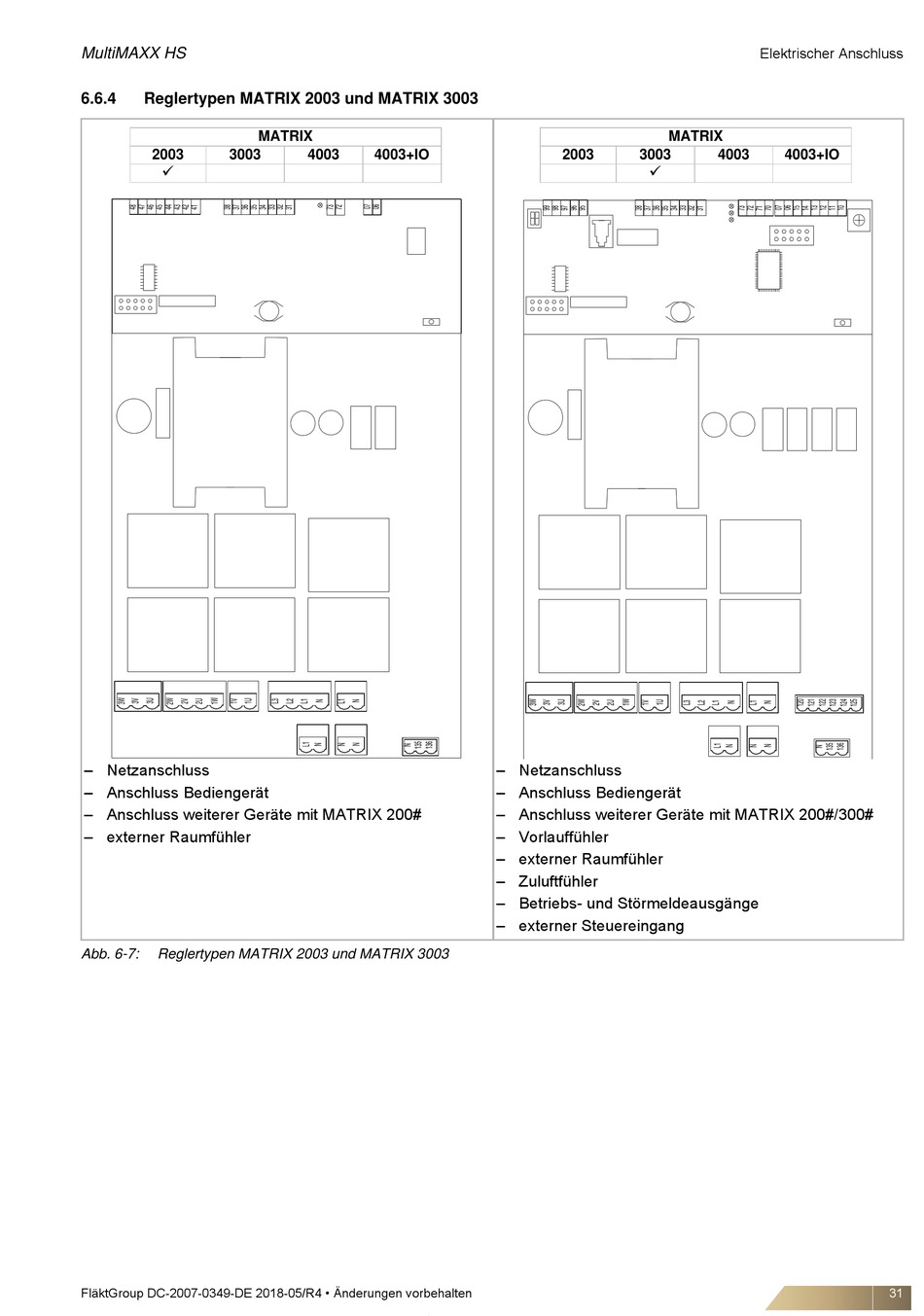

Abb. 6-7: Reglertypen MATRIX 2003 und MATRIX 3003
FläktGroup DC-2007-0349-DE 2018-05/R4 • Änderungen vorbehalten
MATRIX
4003 4003+IO
MATRIX
2003 3003

– Netzanschluss
– Anschluss Bediengerät
– Anschluss weiterer Geräte mit MATRIX 200#/300#
– Vorlauffühler
– externer Raumfühler
– Zuluftfühler
– Betriebs- und Störmeldeausgänge
– externer Steuereingang
Elektrischer Anschluss
4003 4003+IO
