Elektrischer Anschluss
5
Elektrischer Anschluss
5.1
Klemmenkasten
5.2
Anschlusspläne
20
Gefahr durch elektrischen Strom!
Die elektrische Installation der MultiMAXX HE darf nur von dafür ausgebildeten
Elektrofachkräften unter Beachtung dieser Betriebsanleitung und der gültigen Vor-
schriften ausgeführt werden:
– VDE-Vorschriften einschließlich der Sicherheitsregeln
– Unfallverhütungsvorschriften
– Montageanweisung.
Das Heizgerät MultiMAXX HE ist mit einem Kunststoff Klemmenkasten für den Ventila-
toranschluss ausgestattet. Dieser ist an der Seite des Ventilatormoduls montiert. Der
Klemmenraum des Heizregisters befindet sich auf dem oberen Teil des Gerätes.

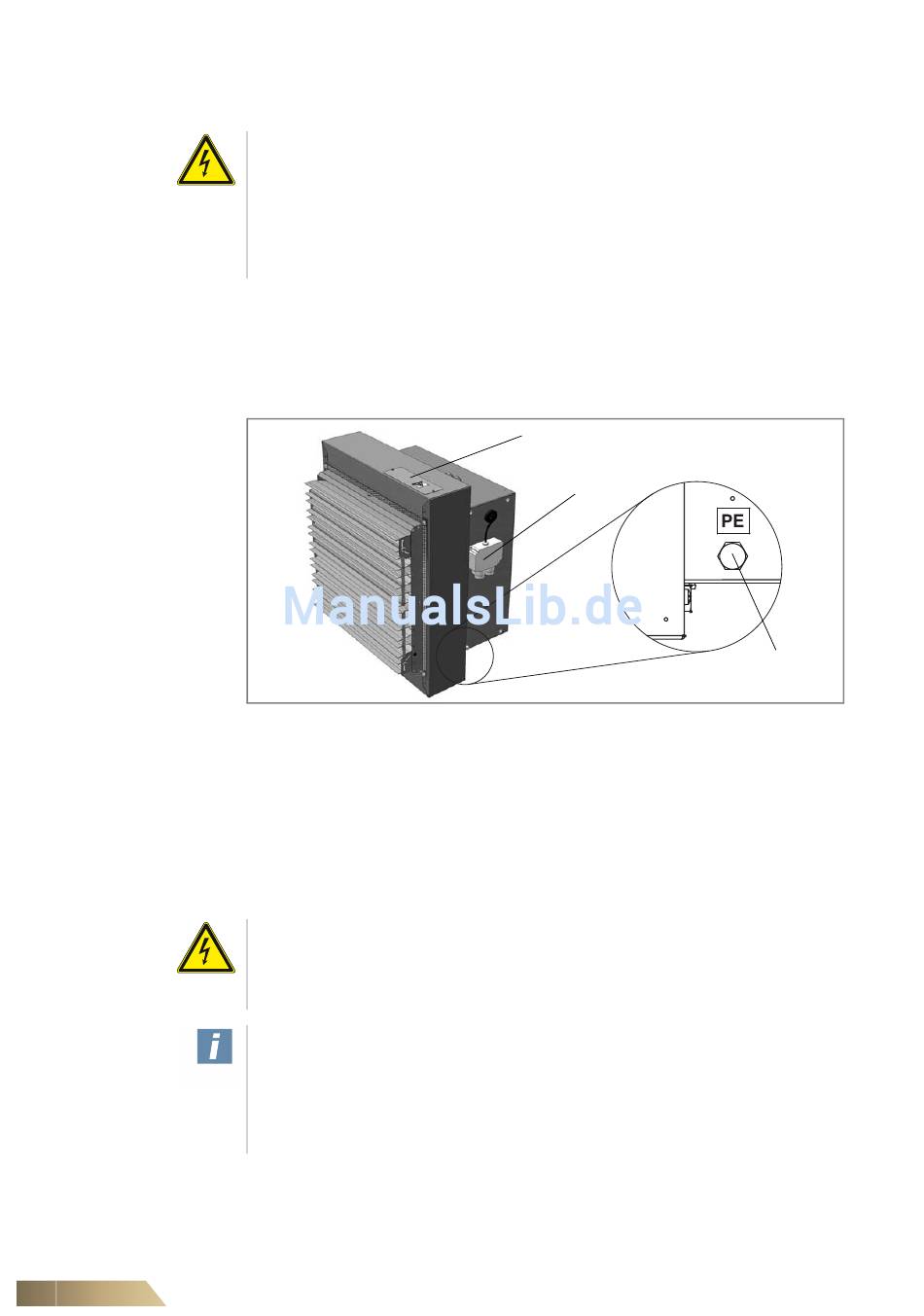

Abb. 5-1: Klemmenkasten und Erdungsklemme
Pos. 1: Klemmenraum des Heizregisters
Pos. 2: Klemmenkasten des Ventilators
Der elektrische Anschluss von MultiMAXX HE Luftbehandlungsgeräten ist nur nach
gültigen Anschlussplänen vorzunehmen. Die Anschlusspläne sind an den Dekkelin-
nenseiten der Geräteanschlusskästen angebracht oder als separate Information bei-
gelegt.
Gefahr durch elektrischen Strom!
In den Anschlussplänen sind keine Schutzmaßnahmen angegeben. Beim
Anschluss müssen die jeweils geltenden Normen und Vorschriften berücksichtigt
und mit dem örtlichen Stromversorgungsunternehmen abgestimmt werden.
Anwenderhinweise!
Bauseitig ist eine allpolige Netztrennvorrichtung vorzusehen, die zuverlässig gegen
unbefugtes Wiedereinschalten gesichert werden kann (z.B. bei einem 400V Netz
abschließbarer Schalter mit mind. 3 mm Kontaktöffnung bis zu einer Bemessungs-
spannung von 480 V, bei einem 500V Netz bis zu einer Bemessungsspannung von
600 V.).
1
2
FläktGroup DC-2011-0142-DE 2018-05/R5 • Änderungen vorbehalten
MultiMAXX HE
Erdungsklemme
