Inbetriebnahme

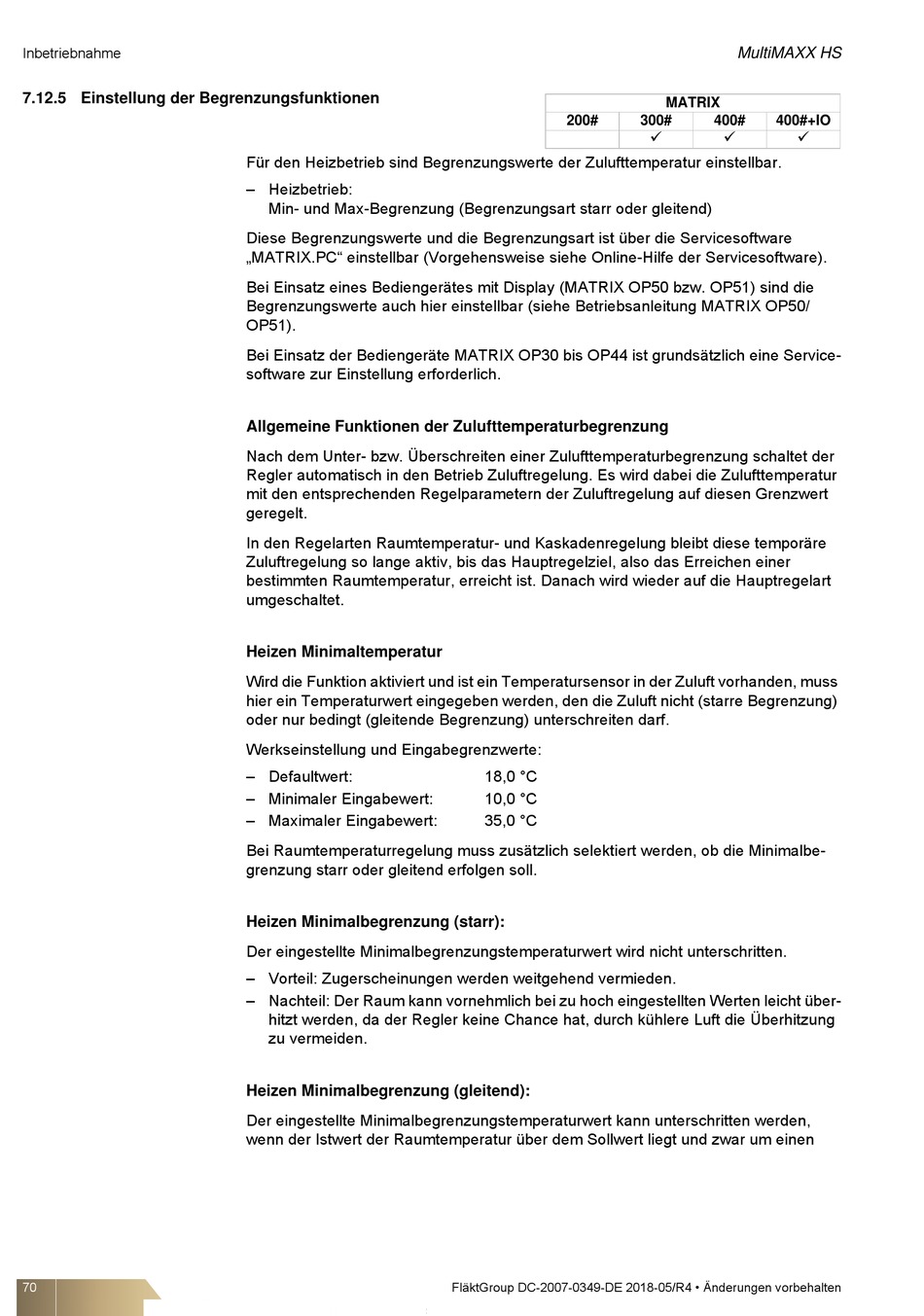

7.12.5 Einstellung der Begrenzungsfunktionen

70
Für den Heizbetrieb sind Begrenzungswerte der Zulufttemperatur einstellbar.
– Heizbetrieb:
Min- und Max-Begrenzung (Begrenzungsart starr oder gleitend)
Diese Begrenzungswerte und die Begrenzungsart ist über die Servicesoftware
„MATRIX.PC" einstellbar (Vorgehensweise siehe Online-Hilfe der Servicesoftware).
Bei Einsatz eines Bediengerätes mit Display (MATRIX OP50 bzw. OP51) sind die
Begrenzungswerte auch hier einstellbar (siehe Betriebsanleitung MATRIX OP50/
OP51).
Bei Einsatz der Bediengeräte MATRIX OP30 bis OP44 ist grundsätzlich eine Service-
software zur Einstellung erforderlich.
Allgemeine Funktionen der Zulufttemperaturbegrenzung
Nach dem Unter- bzw. Überschreiten einer Zulufttemperaturbegrenzung schaltet der
Regler automatisch in den Betrieb Zuluftregelung. Es wird dabei die Zulufttemperatur
mit den entsprechenden Regelparametern der Zuluftregelung auf diesen Grenzwert
geregelt.
In den Regelarten Raumtemperatur- und Kaskadenregelung bleibt diese temporäre
Zuluftregelung so lange aktiv, bis das Hauptregelziel, also das Erreichen einer
bestimmten Raumtemperatur, erreicht ist. Danach wird wieder auf die Hauptregelart
umgeschaltet.
Heizen Minimaltemperatur
Wird die Funktion aktiviert und ist ein Temperatursensor in der Zuluft vorhanden, muss
hier ein Temperaturwert eingegeben werden, den die Zuluft nicht (starre Begrenzung)
oder nur bedingt (gleitende Begrenzung) unterschreiten darf.
Werkseinstellung und Eingabegrenzwerte:
– Defaultwert:
– Minimaler Eingabewert:
– Maximaler Eingabewert:
Bei Raumtemperaturregelung muss zusätzlich selektiert werden, ob die Minimalbe-
grenzung starr oder gleitend erfolgen soll.
Heizen Minimalbegrenzung (starr):
Der eingestellte Minimalbegrenzungstemperaturwert wird nicht unterschritten.
– Vorteil: Zugerscheinungen werden weitgehend vermieden.
– Nachteil: Der Raum kann vornehmlich bei zu hoch eingestellten Werten leicht über-
hitzt werden, da der Regler keine Chance hat, durch kühlere Luft die Überhitzung
zu vermeiden.
Heizen Minimalbegrenzung (gleitend):
Der eingestellte Minimalbegrenzungstemperaturwert kann unterschritten werden,
wenn der Istwert der Raumtemperatur über dem Sollwert liegt und zwar um einen
200#
18,0 °C
10,0 °C
35,0 °C
FläktGroup DC-2007-0349-DE 2018-05/R4 • Änderungen vorbehalten
MultiMAXX HS
MATRIX
300# 400# 400#+IO
  
