Montage
4.3
Wandmontage
20
Mindestdeckenabstand H (siehe Abb. 4-1)
Der Mindestdeckenabstand ist für die Ansaugung einer ausreichenden Luftmenge und
Wahrung eines freien Servicezugangs erforderlich.
Baugröße
Abstand H [mm]
Max. Aufhängehöhe
Die maximale Aufhängehöhe für die Deckenmontage ändert sich in Abhängigkeit von
der Ausblastemperatur, niedrigeren Drehzahlstufe und geringeren Luftvolumenstrom
(resultiert aus dem Druckverlust des Zubehörs oder externen Druckverlustes).
Die Beispiele der Montagehöhe für die jeweiligen Typen sind in folgender Tabelle auf-
geführt (Tab. 2-4).

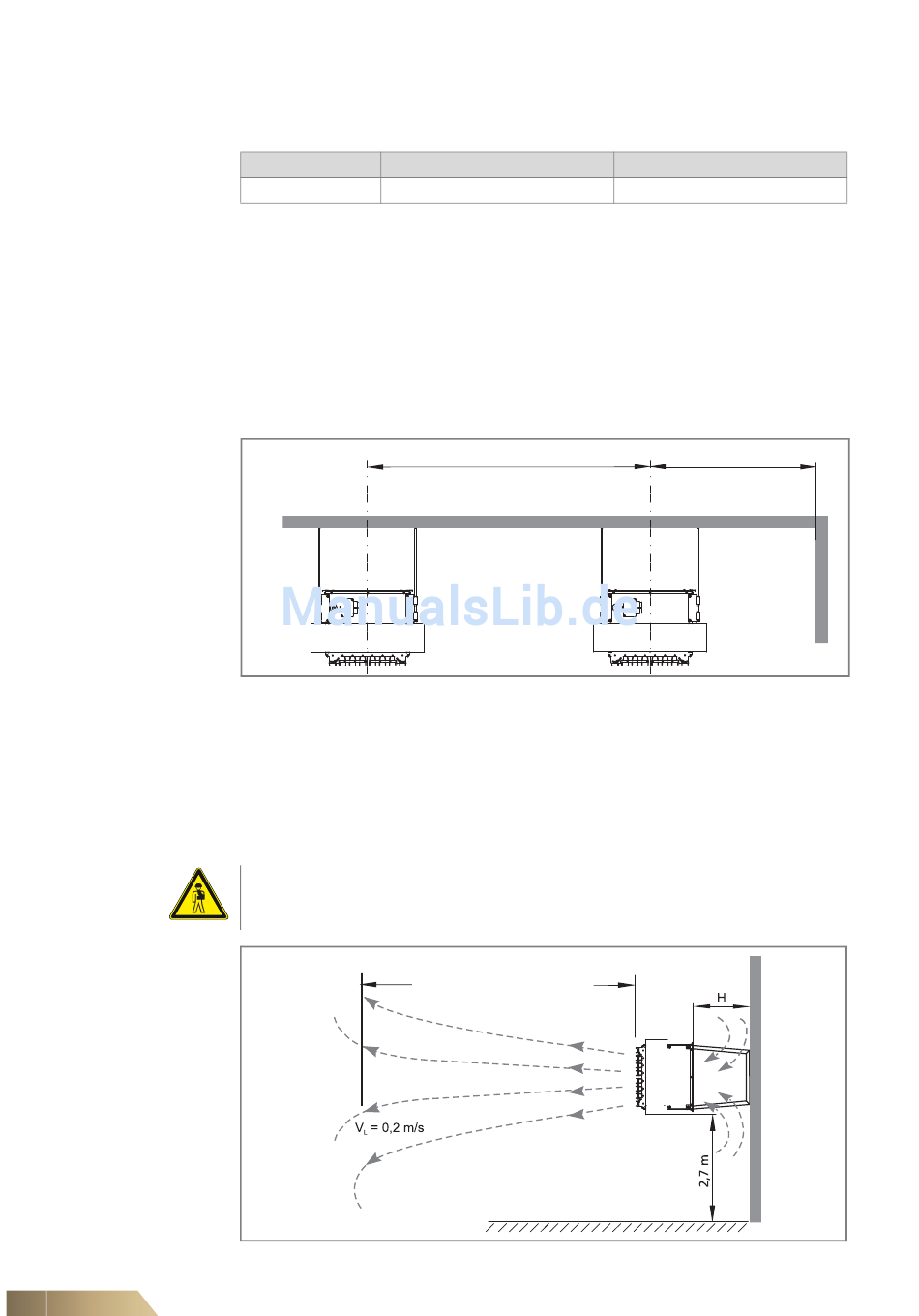

Geräteabstand bei Deckenmontage (siehe Abb. 4-2)
Um eine günstige Flächenabdeckung des Aufenthaltsbereiches zu erreichen empfehlen
wir folgende Geräteabstände:
Abb. 4-2:
Geräteabstand bei Deckenmontage
Beispiel der Deckenmontage mit Mischluftmodul und Deckenaufhängung (ZH#.5602)
siehe Abb. 4-8.
Zu beachten sind: Mindestaufhängehöhe, Luftstrahl-Ausblasrichtung, Geräteabstand
untereinander (siehe Abb. 4-4) und Mindestwandabstand (siehe Abb. 4-3).
Personenschaden!
Die Mindestmontagehöhe über dem Fußboden beträgt 2,7 m.
Abb. 4-3:
Wurfweiten bei Wandmontage
2
300
6 bis 12 m
Max. Wurfweite
FläktGroup DC-2011-0141-DE 2018-05/R5 • Änderungen vorbehalten
MultiMAXX HG
4
400
3 bis 6 m
