MultiMAXX HG
4
Montage
4.1
Tragfähigkeit des Montageorts
4.2
Deckenmontage
FläktGroup DC-2011-0141-DE 2018-05/R5 • Änderungen vorbehalten
Hinweis!
Bei der Montage der Luftbehandlungsgeräte MultiMAXX HG sind die jeweils in den
Ländern gültigen Sicherheitsvorschriften und Normen und allgemein anerkannten
Regeln der Technik zu beachten.
Hinweis!
Der Montageort muss für eine dauerhafte und schwingungsfreie Gewichtsauf-
nahme des Luftheizgerätes geeignet sein und gegebenebenfalls von einem Statiker
oder Architekten geprüft werden.
Für die Montage der Aufhängung des Luftheizgerätes MultiMAXX HG sind 2 x 4 Ein-
nietmuttern M8 an den Seiten des Ventilatormoduls vorgesehen (siehe Abb. 2-2).
Befestigungsmaterial ist den Aufhängungen beigefügt.
Nicht verwendete Einnietmuttern M8 Öffnungen sollten mit M8 Schrauben aus der
Transportsicherung verschlossen werden.
Einzuplanen sind: Aufhängehöhe, Geräteabstand (siehe Abb. 4-2), und Mindestdek-
kenabstand (siehe Abb. 4-1).
Personenschaden!
Die Mindestmontagehöhe über dem Fußboden beträgt 2,7 m.
Hinweis!
Wir empfehlen die Aufhängehöhe des Gerätes vom Boden bis zur unteren Kante
des Luftauslasses so zu wählen (siehe Abb. 4-1), dass im Arbeitsbereich 2 m über
dem Boden die Luftgeschwindigkeit 0,2 m/s beträgt.

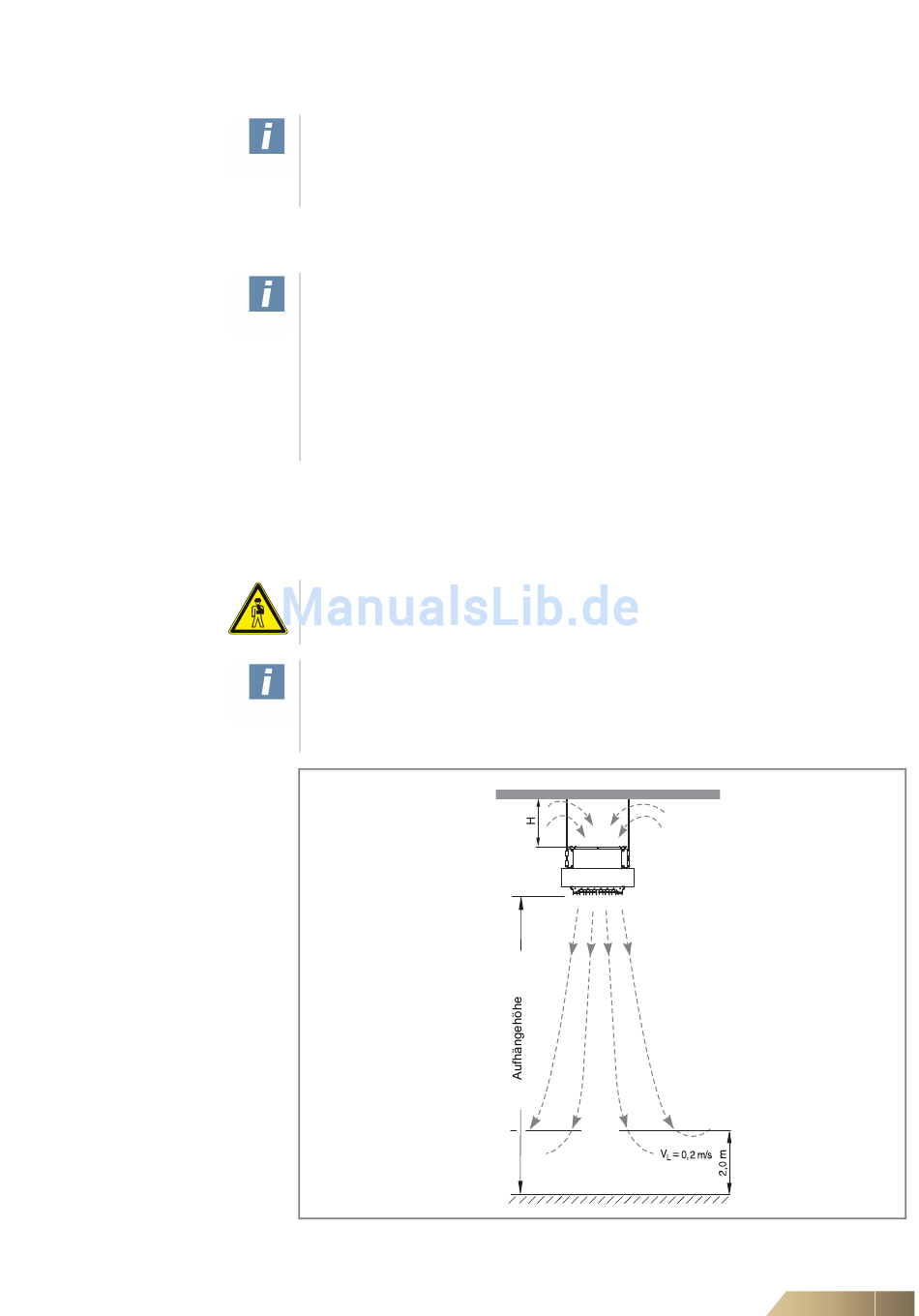

Abb. 4-1:
Aufhängehöhe für Deckenmontage
Montage
